Sensor de temperatura del coche (CTS): que es, como funciona, síntomas y precio

Qué es el sensor de temperatura del coche

El sensor de temperatura del refrigerante (conocido como CTS, Coolant Temperature Sensor, o ECT, Engine Coolant Temperature) es un componente electrónico que mide la temperatura del líquido refrigerante del motor y envia esa información a la centralita electrónica (ECU).

Aunque su tamaño es pequeño (similar al de una bujia corta) y su precio es reducido (10-50 euros), el sensor de temperatura es una de las piezas más críticas para el correcto funcionamiento del motor. La centralita utiliza su lectura para tomar decenas de decisiones en tiempo real:

• Cantidad de combustible inyectado (mezcla más rica en frío, más pobre en caliente)
• Avance del encendido (ajuste del punto de chispa según la temperatura)
• Activación del ventilador del radiador (encendido y apagado)
• Control de la válvula EGR (recirculación de gases de escape)
• Gestión del ralenti (rpm más altas en frío para estabilizar el motor)
• Indicador de temperatura en el cuadro de instrumentos
• Activación del sistema de post-calentamiento (bujias de precalentamiento en diesel)
• Control del sistema de emisión evaporativa (EVAP)

Un sensor de temperatura defectuoso puede alterar todas estas funciones simultaneamente, provocando multiples síntomas que a menudo se confunden con otras averías.

Cómo funciona el sensor de temperatura

El sensor de temperatura del refrigerante es una resistencia variable cuyo valor eléctrico cambia en función de la temperatura. La centralita envia una pequeña tensión de referencia (normalmente 5 voltios) al sensor y mide el voltaje de retorno para calcular la temperatura.

Tipos de sensor de temperatura

Existen dos tipos principales según como varia su resistencia:

Sensor NTC (Negative Temperature Coefficient)

Es el tipo más utilizado en la industria del automóvil. Su resistencia disminuye a medida que la temperatura aumenta:

Temperatura	Resistencia típica NTC	Voltaje de retorno
-40°C	80.000 - 120.000 ohmios	4,5 - 4,8 V
-10°C	8.000 - 15.000 ohmios	4,0 - 4,3 V
0°C	4.000 - 7.000 ohmios	3,5 - 3,8 V
20°C	2.000 - 3.500 ohmios	2,8 - 3,2 V
40°C	800 - 1.500 ohmios	2,0 - 2,5 V
60°C	300 - 700 ohmios	1,2 - 1,8 V
80°C	200 - 400 ohmios	0,8 - 1,2 V
100°C	100 - 250 ohmios	0,4 - 0,8 V
120°C	50 - 120 ohmios	0,2 - 0,5 V

Como funciona: El sensor contiene un termistor (semiconductor cerámico) encapsulado en una punta metálica que está en contacto directo con el refrigerante. Cuando la temperatura sube, los electrones del semiconductor se excitan y la resistencia eléctrica baja. La centralita interpreta esta variación de voltaje como un cambio de temperatura.

Sensor PTC (Positive Temperature Coefficient)

Menos común en la medición del refrigerante. Su resistencia aumenta con la temperatura:

• Se utiliza más en sensores de temperatura del aire de admisión y en algunos sistemas de calefacción
• También se emplea como protección térmica en motores eléctricos (bombas, ventiladores)

La mayoría de vehículos europeos y asiaticos utilizan sensores NTC para la temperatura del refrigerante.

Circuito eléctrico del sensor

El circuito del sensor de temperatura es un divisor de tensión sencillo:

1. La ECU envia 5V a través de una resistencia fija interna (pull-up)
2. Esta tensión llega al sensor de temperatura, que actua como segunda resistencia del divisor
3. El voltaje en el punto intermedio (entre la resistencia fija y el sensor) se mide y se convierte en un valor de temperatura mediante una tabla almacenada en la memoria de la ECU
4. Si el circuito se abre (cable roto), el voltaje sube a 5V y la ECU interpreta una temperatura muy baja (-40°C)
5. Si el circuito se cortocircuita (masa directa), el voltaje baja a 0V y la ECU interpreta una temperatura muy alta

Dato técnico: La ECU no mide la resistencia directamente, sino el voltaje. Es más fácil y rápido medir voltaje que resistencia en un circuito electrónico. La conversión de voltaje a temperatura se hace mediante una tabla de interpolación (lookup table) programada en la centralita para cada modelo de sensor.

Dónde esta el sensor de temperatura

La ubicación del sensor de temperatura del refrigerante varia según el fabricante y el modelo, pero siempre está en un lugar donde tiene contacto directo con el líquido refrigerante caliente que sale del motor:

Ubicaciones más comunes

• Culata: Es la ubicación más habitual. El sensor se rosca en un orificio de la culata, cerca de la salida del refrigerante
• Carcasa del termostato: Muchos vehículos modernos integran el sensor en la carcasa del termostato o muy cerca de ella
• Bloque motor: En algunos motores, el sensor está roscado directamente en el bloque, generalmente en la parte trasera o lateral
• Tubo de salida del refrigerante: En ciertos vehículos (especialmente algunos motores VAG), el sensor está en el tubo plástico que conecta la culata con el radiador

Uno o dos sensores?

Muchos vehículos tienen dos sensores de temperatura del refrigerante:

Sensor	Función	Ubicación típica
CTS/ECT (para la ECU)	Envia señal precisa a la centralita para gestión del motor	Culata o carcasa del termostato
Sensor del indicador	Envia señal al indicador de temperatura del cuadro de instrumentos	Bloque motor o radiador

En vehículos más modernos, un único sensor envia la señal a la ECU, que a su vez la comunica al cuadro de instrumentos a través del bus CAN (red de comunicación interna del vehículo).

Cómo identificar el sensor

El sensor de temperatura del refrigerante suele tener estas características visuales:

• Cuerpo metálico (laton o acero) con rosca para atornillar
• Conector eléctrico de 1 o 2 pines (a veces 3 en sensores con doble función)
• Tamaño pequeño: entre 2 y 5 cm de longitud
• Ubicado en la parte superior del motor, cerca de la salida del refrigerante

No confundirlo con el sensor de presión de aceite (similar en aspecto pero ubicado en el bloque motor, zona inferior) ni con el termocontacto del ventilador (más grande, generalmente en el radiador, solo en coches antiguos).

Síntomas de fallo del sensor de temperatura

Un sensor de temperatura defectuoso puede producir una amplia variedad de síntomas porque la centralita toma muchas decisiones basandose en su lectura. Los síntomas más frecuentes son:

1. El ventilador del radiador funciona de forma incorrecta

Es uno de los síntomas más evidentes:

• Ventilador encendido constantemente (incluso en frío): Si el sensor indica una temperatura falsamente alta, la ECU enciende el ventilador como protección
• Ventilador que nunca se enciende: Si el sensor indica temperatura baja permanentemente, la ECU no activa el ventilador y el motor puede sobrecalentarse
• Ventilador que se enciende y apaga de forma erratica: Señal del sensor inestable o intermitente

2. Consumo excesivo de combustible

Si el sensor indica que el motor esta más frío de lo que realmente esta, la centralita enriquece la mezcla (inyecta más combustible) como si el motor estuviera en fase de calentamiento. Esto puede aumentar el consumo un 15-30% y generar olor a gasolina en el escape.

3. Dificultad de arranque en frío

Cuando el motor está frío, la ECU necesita saber la temperatura exacta para calcular la cantidad de combustible necesaria. Un sensor que indique una temperatura incorrecta puede provocar:

• Motor que cuesta arrancar por las mañanas
• Necesidad de dar más al arranque de lo habitual
• Motor que arranca y se cala inmediatamente

4. Ralenti inestable

La ECU ajusta las rpm de ralenti según la temperatura del motor (más altas en frío, normales en caliente). Un sensor averiado produce:

• Ralenti irregular con fluctuaciones de rpm
• Ralenti demasiado alto que no baja aunque el motor este caliente
• Ralenti demasiado bajo que provoca calados

5. Testigo de avería del motor (check engine)

La ECU monitoriza la coherencia de la señal del sensor. Si detecta una lectura fuera de rango o incoherente con otros parámetros, enciende el testigo del motor y almacena un código de avería:

Código DTC	Descripción
P0115	Circuito del sensor de temperatura del refrigerante
P0116	Sensor de temperatura del refrigerante - rango/rendimiento
P0117	Sensor de temperatura del refrigerante - entrada baja
P0118	Sensor de temperatura del refrigerante - entrada alta
P0119	Sensor de temperatura del refrigerante - intermitente
P0125	Temperatura insuficiente para control de combustible
P0128	Temperatura por debajo del umbral del termostato

6. Indicador de temperatura erratico

Si tu coche tiene el clásico reloj de temperatura en el cuadro de instrumentos:

• La aguja no se mueve y permanece en frío
• La aguja va directamente al rojo al arrancar
• La aguja fluctua de forma irregular

7. Emisiones elevadas

Un motor que recibe información erronea de temperatura genera mezclas incorrectas que producen más emisiones contaminantes. Esto puede resultar en un fallo en la ITV por exceso de CO o HC.

8. Pérdida de potencia

En algunos vehículos, un fallo grave del sensor de temperatura puede activar el modo de emergencia de la ECU, limitando las prestaciones del motor como medida de protección.

Diagnóstico del sensor de temperatura

Diagnosticar un sensor de temperatura es relativamente sencillo con las herramientas adecuadas:

Método 1: Escaner OBD2

Es el método más rápido y fiable:

1. Conecta el escaner al puerto OBD2 del vehículo
2. Accede a los datos en tiempo real (live data) y localiza el parámetro ECT (Engine Coolant Temperature)
3. Con el motor frío (después de toda la noche parado), la lectura debe coincidir aproximadamente con la temperatura ambiente (±3-5°C)
4. Arranca el motor y observa como sube la temperatura: debe subir de forma constante y lineal hasta estabilizarse en 85-95°C
5. Compara la lectura del sensor con un termómetro infrarrojo apuntando al cuerpo del sensor o a la carcasa del termostato

Señales de fallo en el escaner:

• Lectura de -40°C con motor caliente: circuito abierto (cable roto o conector suelto)
• Lectura de +140°C con motor frío: cortocircuito a masa
• Lectura que salta de un valor a otro: sensor intermitente o conexión deficiente
• Lectura que no sube tras 15 minutos: sensor averiado o termostato abierto (verificar ambos)

Método 2: Multimetro (medición de resistencia)

Permite verificar el sensor fuera del vehículo:

1. Desmonta el sensor del motor (con el motor frío y el circuito sin presión)
2. Mide la resistencia entre los terminales del sensor con el multimetro en modo ohmios
3. Calienta el sensor sumergiendo la punta en agua caliente con un termómetro
4. Compara los valores de resistencia con la tabla del fabricante:
   • A 20°C: típicamente 2.000-3.500 ohmios (NTC)
   • A 80°C: típicamente 200-400 ohmios (NTC)
   • A 100°C: típicamente 100-250 ohmios (NTC)
5. La resistencia debe variar de forma suave y continua con la temperatura
6. Si la resistencia es infinita (circuito abierto) o cero (cortocircuito), el sensor está averiado

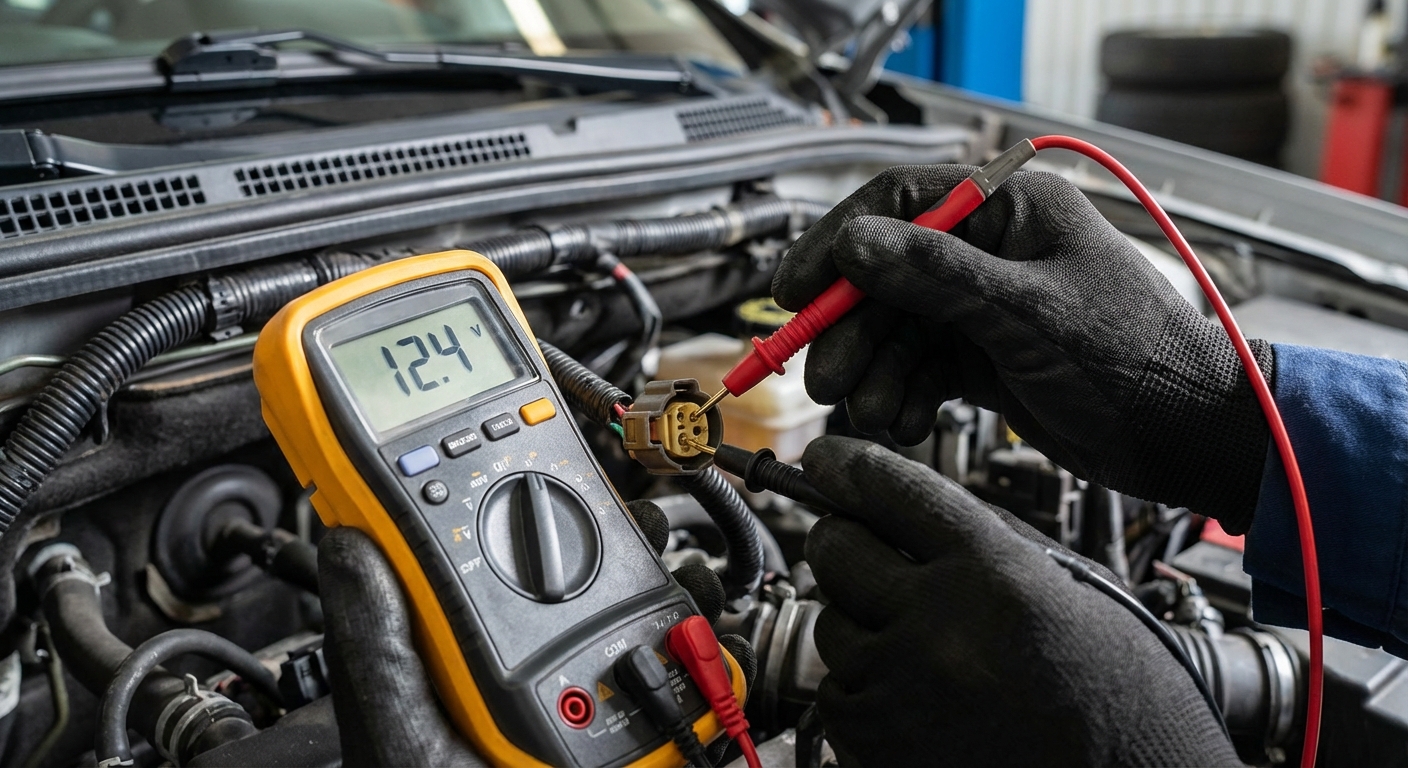

Método 3: Multimetro (medición de voltaje en el conector)

Sin desmontar el sensor:

1. Desconecta el conector del sensor
2. Con la llave de contacto en posición ON (sin arrancar), mide el voltaje entre los dos cables del conector (lado cableado, no lado sensor)
3. Debería haber aproximadamente 5V (tensión de referencia de la ECU)
4. Si no hay 5V, el problema está en el cableado o en la ECU, no en el sensor
5. Conecta de nuevo el sensor y mide el voltaje con el sensor enchufado: debe ser menor de 5V y variar con la temperatura

Método 4: Inspección visual

Antes de medir, una inspección visual puede revelar problemas evidentes:

• Conector corroido u oxidado (entrada de humedad)
• Cables pelados o rotos cerca del sensor
• Refrigerante en el conector (el sensor pierde por la rosca)
• Depositos de cal en la punta del sensor (impiden una medición correcta)

Sustitución del sensor de temperatura

Cambiar un sensor de temperatura es una operación sencilla en la mayoría de vehículos:

Proceso general

1. Motor frío. Nunca trabajes con el motor caliente; el refrigerante esta a presión y puede causar quemaduras
2. Desconecta la batería (precaución con la electrónica)
3. Si es necesario, drena parcialmente el refrigerante hasta que el nivel baje por debajo del sensor
4. Desconecta el conector eléctrico del sensor
5. Desenrosca el sensor con la llave adecuada (normalmente llave de 19 mm o de vaso)
6. Enrosca el sensor nuevo a mano primero y luego aprieta con la llave al par especificado (normalmente 15-25 Nm)
7. Aplica sellante de rosca si el fabricante lo indica (algunos sensores llevan junta torica y no necesitan sellante)
8. Conecta el conector eléctrico
9. Rellena el refrigerante al nivel correcto
10. Purga el aire del circuito
11. Arranca el motor y verifica que no haya fugas
12. Borra los códigos de avería con el escaner

Consejo: Al montar el sensor nuevo, no abuses del par de apriete. Un apriete excesivo puede dañar la rosca de la culata (especialmente si es de aluminio) y provocar fugas permanentes.

Precio del sensor de temperatura

Concepto	Precio orientativo
Sensor de temperatura genérico	5 - 20€
Sensor de temperatura original (OEM)	15 - 50€
Sensor de temperatura premium (Bosch, Hella, FAE)	10 - 40€
Mano de obra (fácil acceso)	30 - 60€
Mano de obra (difícil acceso)	60 - 120€
Líquido refrigerante (si es necesario drenar)	10 - 20€
Total aproximado	40 - 150€

Es una de las reparaciones más económicas del sistema de refrigeración y del motor en general. Dada su importancia para el correcto funcionamiento del motor, no merece la pena retrasar su sustitución si se sospecha un fallo.

Sensor genérico vs original

Para el sensor de temperatura, un sensor de calidad de marca reconocida (Bosch, Hella, FAE, Beru, NTK) ofrece un rendimiento prácticamente identico al original a un precio inferior. La clave es que los valores de resistencia del sensor de recambio coincidan con la tabla del fabricante del vehículo.

Sensor de temperatura vs termocontacto

En vehículos antiguos (anteriores a los años 2000 aproximadamente), el control del ventilador no lo hacia la centralita sino un componente independiente llamado termocontacto:

Aspecto	Sensor CTS/ECT	Termocontacto
Tipo de señal	Variable (resistencia)	On/Off (interruptor)
Función	Informar a la ECU de la temperatura exacta	Encender/apagar el ventilador
Ubicación	Culata, bloque, carcasa del termostato	Radiador (normalmente)
Pines	1-2 (señal + masa)	2 (interruptor simple)
Uso actual	Todos los coches modernos	Solo coches antiguos sin ECU avanzada
Precio	10 - 50€	10 - 30€

En vehículos modernos, el termocontacto ha desaparecido. La ECU recibe la señal del sensor CTS y decide ella misma cuando encender el ventilador, a que velocidad y durante cuanto tiempo. Esto permite un control mucho más preciso y eficiente.

Otros sensores de temperatura en el coche

Además del sensor de temperatura del refrigerante, tu coche tiene varios sensores de temperatura adicionales:

Sensor	Siglas	Ubicación	Función
Temp. aire admisión	IAT	Colector de admisión	Ajustar la densidad del aire para el cálculo de inyección
Temp. aceite motor	EOT	Carter o bloque motor	Monitorizar la temperatura del aceite lubricante
Temp. gases de escape	EGT	Colector de escape, turbo, DPF	Gestionar regeneración del DPF y proteger el turbo
Temp. combustible	FTS	Rampa de inyección	Corregir la inyección según la densidad del combustible
Temp. exterior	AAT	Paragolpes delantero	Informar al conductor y activar alertas de hielo
Temp. habitaculo	Evaporador	Interior del salpicadero	Controlar el climatizador automático
Temp. batería	BTS	Batería (hibridos/eléctricos)	Gestionar la carga y descarga de la batería

Todos estos sensores utilizan el mismo principio de funcionamiento (termistores NTC o PTC) y pueden diagnosticarse con las mismas técnicas.

Prevención: como alargar la vida del sensor de temperatura

El sensor de temperatura del refrigerante es un componente fiable que puede durar toda la vida del vehículo si se cuida el sistema de refrigeración:

• Mantiene el refrigerante limpio y renovado: Los depósitos de cal y la corrosión son los principales enemigos del sensor
• Usa el anticongelante correcto: La especificación del fabricante no es un capricho; los aditivos incorrectos pueden dañar el sensor
• No uses agua del grifo: Los minerales del agua forman depósitos en la punta del sensor que alteran sus lecturas
• Revisa los conectores: La humedad y la corrosión en los conectores eléctricos son una causa frecuente de fallos intermitentes
• Aplica grasa dielectrica en los conectores cuando cambies el sensor para protegerlos de la humedad
• Atiende las fugas de refrigerante rápidamente: si el nivel baja y el sensor queda al aire (sin refrigerante), sus lecturas serán incorrectas y puede dañarse por sobrecalentamiento
