Frenos de tambor: que son, como funcionan, ventajas y diferencias con discos

Qué son los frenos de tambor

Los frenos de tambor son un sistema de frenado en el que las piezas de fricción (llamadas zapatas) se expanden hacia fuera para presionar contra la superficie interior de un cilindro metálico giratorio llamado tambor. Es un sistema que lleva más de un siglo en uso y que, a pesar de la predominancia de los frenos de disco, sigue presente en el eje trasero de muchos vehículos actuales.

El concepto es sencillo: el tambor gira solidario con la rueda. Cuando pisas el freno, un mecanismo hidráulico empuja las zapatas hacia fuera, que rozan contra la pared interior del tambor, generando la fricción necesaria para frenar el coche.

Aunque puede parecer un sistema anticuado, los frenos de tambor tienen características que los hacen ideales para determinadas aplicaciones. No es casualidad que fabricantes como Volkswagen, Renault, Peugeot, Toyota o Dacia sigan montandolos en los ejes traseros de muchos de sus modelos más vendidos.

Cómo funcionan los frenos de tambor

El freno de tambor es un sistema mecánico-hidráulico compuesto por varias piezas que trabajan en conjunto:

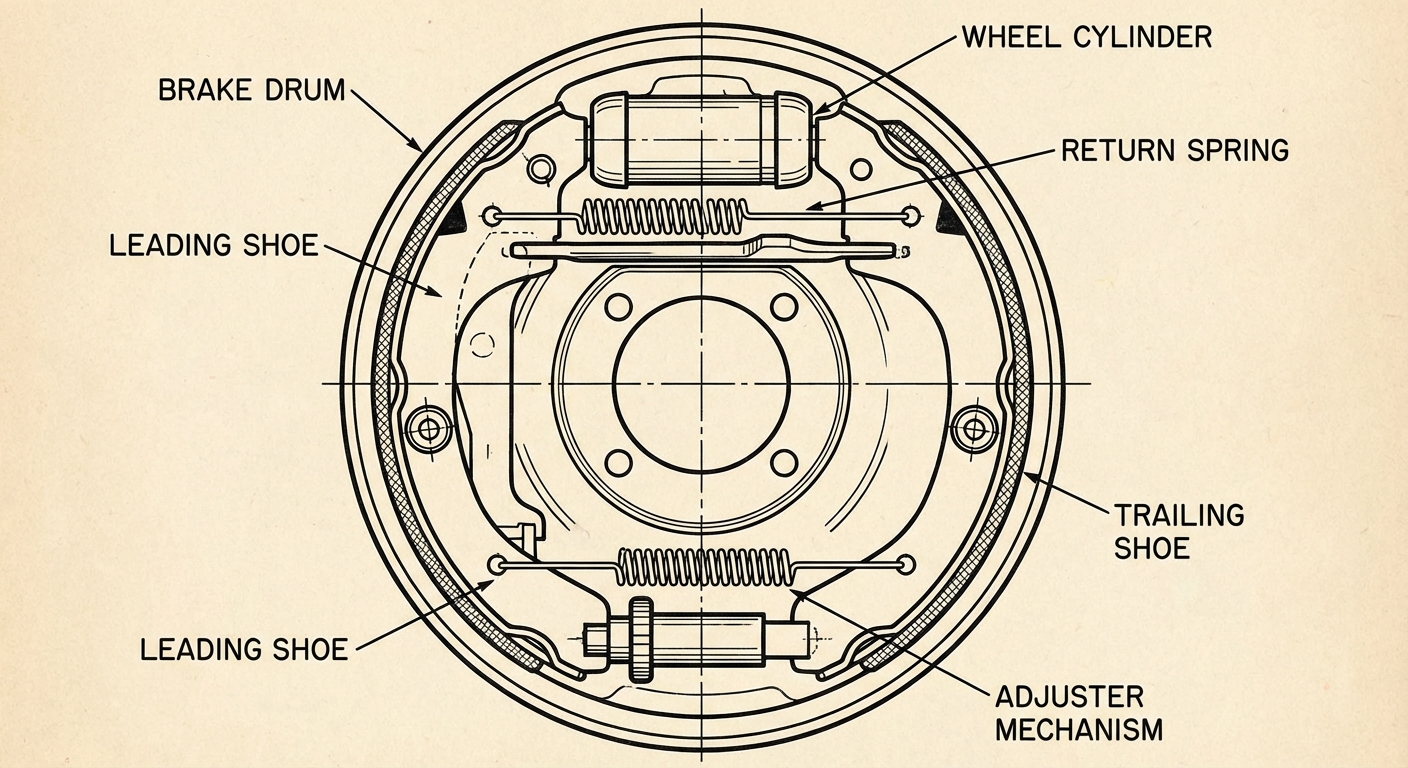

Componentes principales

• Tambor: Pieza cilíndrica de hierro fundido o acero que gira solidaria con el buje de la rueda. Su superficie interior es la que recibe la fricción de las zapatas.
• Zapatas: Dos piezas semicirculares con un forro de material de fricción adherido a su cara exterior. Son el equivalente a las pastillas en los frenos de disco.
• Cilindro de rueda (bombin): Un pequeño cilindro hidráulico montado en la parte superior del plato. Recibe la presión del líquido de frenos y empuja las zapatas hacia fuera.
• Plato de freno: La base fija (no gira) donde se montan las zapatas, los muelles y el cilindro de rueda.
• Muelles de retorno: Muelles que mantienen las zapatas retraidas cuando no se está frenando y las devuelven a su posición de reposo al soltar el pedal.
• Tensor o regulador automático: Mecanismo que compensa el desgaste de las zapatas ajustando automáticamente la distancia entre la zapata y el tambor.

Secuencia de frenado

1. Pisas el pedal de freno: La bomba de freno genera presión hidráulica que llega al cilindro de rueda a través de los latiguillos y tuberias de freno.

2. El cilindro de rueda se activa: Los pistones del cilindro de rueda se separan y empujan los extremos superiores de ambas zapatas hacia fuera.

3. Las zapatas contactan con el tambor: El material de fricción de las zapatas presiona contra la superficie interior del tambor, generando fricción y convirtiendo la energía cinetica del vehículo en calor.

4. Efecto autoenergizante: Aquí esta una de las claves del freno de tambor. La zapata que se desplaza en el mismo sentido de giro del tambor (llamada zapata primaria o leading shoe) tiende a ser “arrastrada” por el tambor, aumentando su fuerza de contacto. Este efecto auto-servo amplifica la fuerza de frenado sin necesidad de mayor presión hidráulica.

5. Sueltas el pedal: Los muelles de retorno devuelven las zapatas a su posición retraida, liberando el tambor.

Dato técnico: El efecto autoenergizante puede multiplicar la fuerza de frenado hasta un 50% respecto a la fuerza aplicada por el cilindro de rueda. Este efecto es una ventaja en condiciones normales, pero puede hacer que el freno sea menos predecible que uno de disco, especialmente en condiciones de humedad.

Tipos de frenos de tambor

Existen varias configuraciones según la disposición de las zapatas y su efecto autoenergizante:

El tipo más común en los turismos actuales es el leading-trailing, ya que ofrece un buen equilibrio entre eficacia de frenado y previsibilidad. El sistema duo-servo se sigue utilizando en muchos vehículos como mecanismo de freno de estacionamiento dentro de discos de freno traseros (tambor en el disco).

Diferencias entre frenos de tambor y frenos de disco

Esta es la comparación que todo el mundo busca. Ambos sistemas generan fricción para frenar, pero lo hacen de forma muy diferente:

Por qué el disco es mejor para frenar fuerte

La razón principal por la que los frenos de disco dominan en el eje delantero (y en las cuatro ruedas de vehículos deportivos o premium) es la disipación de calor. Cuando frenas, conviertes energía cinetica en calor. Los discos están expuestos al aire por ambas caras y se enfrian mucho más rápido que un tambor, que encierra el calor en su interior.

Cuando el freno se calienta en exceso, el material de fricción pierde eficacia: es lo que se llama fading o desvanecimiento. En una bajada de puerto de montaña prolongada, un freno de tambor puede llegar a perder hasta el 50% de su capacidad de frenado, mientras que un freno de disco ventilado apenas pierde un 10-15%.

Por qué el tambor sigue siendo válido atrás

El eje trasero de un coche de tracción delantera solo soporta entre el 25% y el 35% de la fuerza de frenado total (debido a la transferencia de peso al eje delantero al frenar). Esto significa que los frenos traseros trabajan mucho menos que los delanteros, y los de tambor son más que suficientes para ese nivel de exigencia.

Además, el freno de tambor ofrece varias ventajas prácticas para el eje trasero:

• Las zapatas duran mucho más que las pastillas traseras (el doble o más)
• El mecanismo de freno de estacionamiento es simple e integrado
• El coste para el fabricante es significativamente menor
• Requiere menos mantenimiento a lo largo de la vida del coche

Ventajas de los frenos de tambor

A pesar de ser considerados una tecnología “antigua”, los frenos de tambor ofrecen ventajas concretas:

1. Durabilidad excepcional — Las zapatas pueden durar entre 80.000 y 150.000 km, mientras que las pastillas traseras de disco raramente superan los 60.000-80.000 km.

2. Menor coste — Tanto el precio de fabricación como el de los recambios es inferior al de los frenos de disco. Un juego de zapatas cuesta la mitad que un juego de pastillas de calidad similar.

3. Freno de estacionamiento integrado — El mecanismo de freno de mano se integra directamente en el sistema de tambor con un simple cable y palanca. En los frenos de disco, se necesita un mecanismo adicional (pinza con motor, mini tambor integrado, etc.).

4. Efecto autoenergizante — La propia rotación del tambor ayuda a la frenada, lo que significa que se necesita menos presión hidráulica para obtener la misma fuerza de frenado.

5. Protección contra el polvo y el agua — El tambor actua como carcasa protectora, manteniendo las zapatas relativamente limpias de suciedad, sal y agua de la carretera.

6. Menor desgaste del componente giratorio — El tambor se desgasta mucho menos que un disco de freno, ya que la superficie de contacto es mayor y la presión se distribuye mejor.

Inconvenientes de los frenos de tambor

También tienen limitaciones claras que explican por que los discos dominan en el eje delantero:

1. Mala disipación del calor — El diseño cerrado atrapa el calor, provocando fading en frenadas intensas o prolongadas.

2. Comportamiento menos predecible — El efecto autoenergizante hace que la relación entre fuerza en el pedal y fuerza de frenado no sea completamente lineal, lo que dificulta la modulación fina.

3. Recuperación lenta tras mojarlos — Si se mojan (por ejemplo, al atravesar un charco), tardan más en recuperar su eficacia que los discos.

4. Inspección difícil — Para comprobar el estado de las zapatas hay que desmontar el tambor, lo que lleva tiempo y no siempre se hace en las revisiones rápidas.

5. Ajuste más complejo — Aunque los sistemas modernos tienen tensor automático, los frenos de tambor antiguos requerian ajuste periódico manual.

6. Mayor peso — El tambor de hierro fundido pesa más que un disco equivalente, lo que afecta a la masa no suspendida.

7. Acumulación de polvo — El polvo del material de fricción se acumula dentro del tambor y puede afectar al rendimiento si no se limpia periódicamente.

Mantenimiento de los frenos de tambor

Aunque los frenos de tambor requieren menos mantenimiento que los de disco en términos de frecuencia, cuando toca revisarlos hay que hacerlo correctamente:

Inspección periódica

Se recomienda inspeccionar los frenos de tambor al menos cada 30.000-40.000 km o cada 2 años. La inspección incluye:

• Grosor de las zapatas: El forro de fricción debe tener al menos 1,5-2 mm de espesor. Por debajo de este límite, hay que sustituirlas.
• Estado del tambor: Buscar surcos profundos, ovalamiento, grietas o un desgaste excesivo. El diámetro interior no debe superar el máximo indicado en el propio tambor.
• Cilindro de rueda: Comprobar que no haya fugas de líquido de frenos alrededor del bombin.
• Muelles: Verificar que los muelles de retorno no están rotos, deformados o con corrosión excesiva.
• Tensor automático: Asegurarse de que el mecanismo de autoajuste funciona correctamente.

Cuándo cambiar las zapatas

Las señales que indican que es hora de cambiar las zapatas son:

• Ruido metálico al frenar — Si escuchas un chirrido o rechinamiento metálico constante en la zona trasera, las zapatas pueden estar gastadas hasta el soporte metálico.
• Freno de mano ineficaz — Si el freno de estacionamiento necesita muchos clics para sujetar el coche, las zapatas pueden estar desgastadas.
• Mayor recorrido del pedal — Si el pedal baja más de lo normal, puede indicar que las zapatas están al límite y el tensor ha llegado a su ajuste máximo.
• Vibración al frenar — Un tambor ovalado o unas zapatas desgastadas de forma irregular pueden causar vibración.

Limpieza del freno de tambor

Al inspeccionar los frenos de tambor es muy importante limpiar el polvo acumulado dentro del tambor. Este polvo contiene partículas del material de fricción que, si se acumula en exceso, puede afectar al rendimiento del freno.

Importante: Antiguamente, los forros de freno contenian amianto (asbesto). Si tu coche es anterior a los años 2000, utiliza un limpiador específico para frenos en spray y no soples el polvo con aire comprimido, ya que las fibras de amianto son cancerigenas al inhalarlas. Los vehículos modernos ya no usan amianto en los forros.

Precio de los frenos de tambor

El coste de mantenimiento y sustitución de los frenos de tambor es una de sus grandes ventajas:

Comparado con un cambio de pastillas y discos traseros (que fácilmente supera los 250-400 euros), el freno de tambor sale claramente más económico.

Consejo: Al cambiar las zapatas, sustituye siempre el juego completo del eje (ambas ruedas). Nunca cambies las zapatas de un solo lado, ya que provocarías una frenada desigual. Aprovecha también para revisar y, si es necesario, sustituir los muelles de retorno y los kits de fijación, que cuestan muy poco y garantizan un correcto funcionamiento.

Frenos de tambor en coches modernos

A pesar de que muchos piensan que los frenos de tambor están en extinción, la realidad es que siguen muy presentes:

Dónde los encontramos hoy

• Eje trasero de utilitarios: Renault Clio, Peugeot 208, Citroen C3, Dacia Sandero, Volkswagen Polo (versiones básicas), Seat Ibiza, Toyota Yaris, etc.
• Eje trasero de coches eléctricos: Curiosamente, algunos eléctricos como el Renault Zoe o el Dacia Spring usan frenos de tambor traseros. La frenada regenerativa hace el trabajo principal de desaceleración, y los frenos mecánicos traseros apenas se usan.
• Vehiculos comerciales ligeros: Muchas furgonetas pequeñas mantienen tambores traseros por su durabilidad y bajo coste de mantenimiento.

El tambor en los coches eléctricos

El auge de los coches eléctricos ha dado una segunda vida a los frenos de tambor. En un eléctrico, la frenada regenerativa realiza entre el 70% y el 90% del trabajo de frenado en conducción normal. Esto significa que los frenos mecánicos se usan muy poco, y los frenos de disco traseros tenderian a oxidarse y agarrotarse por falta de uso.

Los frenos de tambor, al estar protegidos dentro de su carcasa, no sufren tanto la corrosión por inactividad. Además, su bajo coste y larga durabilidad encajan perfectamente con la filosofia de bajo mantenimiento de los vehículos eléctricos.

Problemas comunes de los frenos de tambor

Los problemas más habituales que puedes encontrar con los frenos de tambor son:

Tambor agarrotado

Con el tiempo, la corrosión entre el tambor y el buje puede hacer que el tambor quede pegado y sea muy difícil de extraer. En este caso, se pueden dar unos golpes controlados con un martillo de nylon en el borde del tambor, o utilizar los orificios roscados que muchos tambores tienen para extraerlos con tornillos.

Zapatas cristalizadas

Si las zapatas se sobrecalientan, la superficie del material de fricción se cristaliza (se vuelve brillante y lisa), perdiendo gran parte de su capacidad de agarre. La solución es lijar suavemente la superficie o, si el problema es severo, sustituir las zapatas.

Fuga del cilindro de rueda

Los retenes del cilindro de rueda pueden deteriorarse con el tiempo, provocando una fuga de líquido de frenos que contamina las zapatas y reduce drasticamente la eficacia del freno. Si detectas líquido en la zona interior del tambor, sustituye el bombin y las zapatas inmediatamente.

Freno de mano que no sujeta

Si el freno de estacionamiento necesita tirar excesivamente del mecanismo (demasiados clics) o directamente no sujeta el coche, puede deberse a zapatas desgastadas, cable del freno de mano estirado o mecanismo de ajuste bloqueado.

Conclusión

Los frenos de tambor son un sistema de frenado que, lejos de estar obsoleto, sigue cumpliendo una función valiosa en la automoción moderna. Su durabilidad, bajo coste y facilidad de integración con el freno de estacionamiento los convierten en una solución inteligente para el eje trasero de muchos vehículos, incluyendo los eléctricos más recientes. Si tu coche lleva frenos de tambor, no los consideres un sistema inferior: simplemente asegurate de revisarlos periódicamente y sustituir las zapatas cuando corresponda para mantener la seguridad de tu vehículo.
