Servofreno: que es, como funciona, síntomas de fallo y precio de sustitución

Qué es el servofreno

El servofreno (también llamado hidrovac o booster de frenos) es el componente del sistema de frenado encargado de multiplicar la fuerza que aplicas con el pie sobre el pedal de freno. Gracias a el, no necesitas hacer un esfuerzo brutal cada vez que quieres detener el coche.

Para hacerte una idea, sin servofreno necesitarías aplicar entre 40 y 70 kg de fuerza en el pedal para conseguir una frenada decente. Con el servofreno en buen estado, basta con aplicar entre 5 y 15 kg. Es decir, el servofreno multiplica tu fuerza entre 3 y 5 veces, dependiendo del diseño.

El servofreno se encuentra situado en el compartimento motor, justo detrás del pedal de freno y delante de la bomba de freno (cilindro maestro). Es esa pieza circular y abultada, normalmente de color negro, que conecta directamente con la varilla del pedal por un lado y con la bomba de freno por el otro.

Es un componente fundamental para la seguridad del vehículo. Sin su asistencia, frenar en una situación de emergencia sería prácticamente imposible con la fuerza normal de una persona, especialmente a altas velocidades o con carga completa.

Cómo funciona el servofreno

El funcionamiento del servofreno se basa en un principio físico muy sencillo: la diferencia de presión entre dos cámaras separadas por una membrana flexible. La mayoría de servofrenos utilizan el vacio generado por el motor para crear esa diferencia de presión.

El principio del vacio

El motor de combustión, durante su funcionamiento normal, genera un vacio parcial en el colector de admisión (especialmente en motores gasolina). Este vacio se aprovecha para alimentar el servofreno a través de un tubo de conexión entre el colector de admisión y el servofreno.

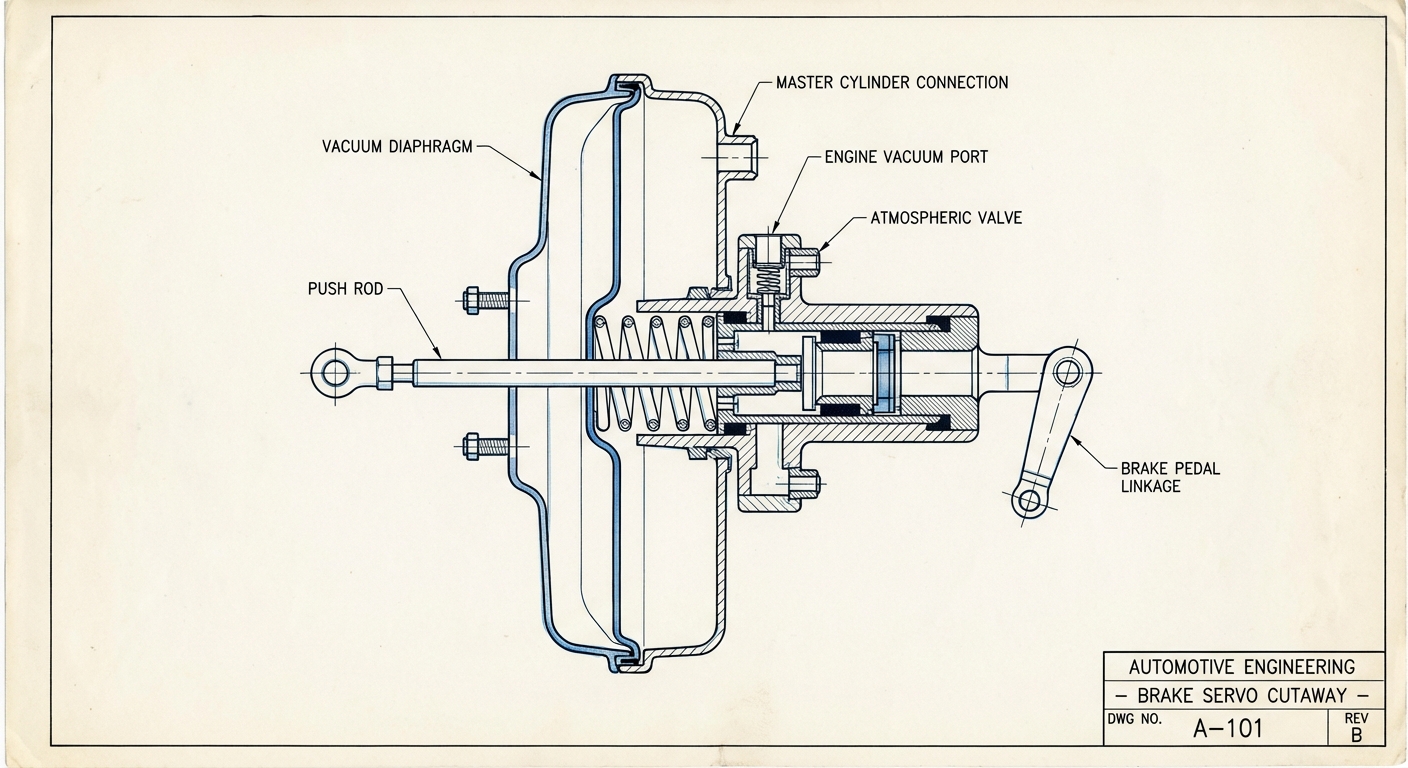

El servofreno consta de los siguientes elementos internos:

• Carcasa metálica — el cuerpo exterior que contiene todo el mecanismo
• Membrana o diafragma — una pieza flexible de caucho que divide el interior en dos cámaras
• Cámara de vacio (lado motor) — conectada permanentemente al colector de admisión
• Cámara de presión (lado habitaculo) — se comunica con la atmosfera al pisar el pedal
• Válvula de control — regula el paso de aire atmosférico a la cámara de presión
• Varilla de empuje — transmite la fuerza amplificada a la bomba de freno

Secuencia de funcionamiento paso a paso

1. Pedal sin pisar (reposo): Ambas cámaras están conectadas al vacio del colector de admisión. La presión es igual en los dos lados de la membrana, así que no hay fuerza adicional. La válvula de control está cerrada al aire exterior.

2. Al pisar el pedal de freno: La varilla que viene del pedal empuja la válvula de control, que se abre y permite la entrada de aire a presión atmosférica en la cámara de presión (lado habitaculo). Ahora hay vacio en un lado y presión atmosférica en el otro. Esa diferencia de presión empuja la membrana hacia el lado del vacio, ejerciendo una fuerza considerable sobre la varilla de empuje que actua sobre la bomba de freno.

3. Pedal mantenido: La válvula de control se estabiliza en una posición intermedia. La diferencia de presión se mantiene constante, proporcionando una asistencia proporcional a la fuerza que aplicas con el pie.

4. Al soltar el pedal: La válvula de control se cierra al aire atmosférico y vuelve a conectar ambas cámaras al vacio. La membrana regresa a su posición de reposo gracias a un muelle de retorno.

Dato técnico: La diferencia de presión que se genera es de aproximadamente 0,6 a 0,8 bares. Parece poco, pero al actuar sobre una membrana con un diámetro de entre 20 y 30 cm, la fuerza resultante puede superar los 500 N (unos 50 kg de empuje adicional).

El caso de los motores diesel y turbo

Los motores diesel generan mucho menos vacio natural en el colector de admisión que los gasolina. Lo mismo ocurre con los motores gasolina turboalimentados a determinados regimenes. Por esta razón, estos vehículos suelen incorporar una bomba de vacio adicional (mecánica o eléctrica) que garantiza el suministro de vacio constante al servofreno.

En los vehículos hibridos y eléctricos, donde no existe un motor de combustión generando vacio constantemente, se utilizan servofrenos eléctricos o bombas de vacio eléctricas para proporcionar la asistencia de frenado.

Tipos de servofreno

Existen varios tipos de servofreno según su principio de funcionamiento y tecnología:

Servofreno de vacio convencional

Es el tipo más extendido en turismos con motor de combustión. Utiliza directamente el vacio del colector de admisión y es mecánicamente sencillo, con muy pocas piezas móviles. Su fiabilidad es excelente y puede durar fácilmente toda la vida del coche.

Servofreno de doble membrana

Cuando el vehículo necesita más fuerza de asistencia (coches grandes, todoterrenos, furgonetas), se utiliza un servofreno con dos membranas en serie. Esto duplica la superficie efectiva y, por tanto, la fuerza de asistencia, sin necesidad de un servofreno de diámetro enorme que no cabria en el compartimento motor.

Servofreno electrohidraulico

Utilizado en vehículos hibridos y eléctricos, este sistema emplea un motor eléctrico que acciona una bomba hidráulica para generar la presión de asistencia. No depende del vacio del motor, lo que lo hace ideal para vehículos donde el motor de combustión se apaga frecuentemente (sistemas start-stop avanzados, hibridos).

Servofreno eléctrico (iBooster)

La tecnología más moderna, desarrollada por Bosch y otros fabricantes. Un motor eléctrico actua directamente sobre la varilla de empuje de la bomba de freno. Ofrece varias ventajas:

• Respuesta más rápida que el sistema de vacio convencional
• Compatible con sistemas de frenada regenerativa en eléctricos e hibridos
• No necesita tubo de vacio ni bomba de vacio
• Permite funciones avanzadas de frenada automática de emergencia
• Se puede calibrar electronicamente según las preferencias del conductor

Componentes relacionados con el servofreno

El servofreno no trabaja solo. Forma parte de un sistema en el que intervienen varios componentes:

Bomba de vacio

En los motores diesel y en muchos gasolina turboalimentados, la bomba de vacio es esencial para generar el vacio necesario. Puede ser:

• Mecánica: Accionada por el árbol de levas o el alternador
• Eléctrica: Un motor eléctrico independiente

Si la bomba de vacio falla, el servofreno perdera su asistencia en pocas frenadas.

Válvula antirretorno

Situada en el tubo que conecta el colector de admisión con el servofreno, esta válvula impide que el vacio se pierda cuando el motor genera menos depresión (por ejemplo, al acelerar a fondo). Garantiza que siempre haya reserva de vacio para al menos 2-3 frenadas de emergencia.

Bomba de freno (cilindro maestro)

El servofreno transmite la fuerza amplificada a la bomba de freno, que convierte esa fuerza mecánica en presión hidráulica para actuar sobre las pinzas y los cilindros de freno en cada rueda.

Síntomas de un servofreno averiado

Detectar un fallo en el servofreno es relativamente fácil porque los síntomas son bastante claros y evidentes:

1. Pedal de freno duro

Es el síntoma principal y más evidente. Si al pisar el pedal de freno notas que esta mucho más duro de lo normal y necesitas hacer un esfuerzo considerable para frenar, el servofreno probablemente ha perdido su asistencia. Es una sensación muy clara: el pedal parece un bloque sólido.

2. Silbido al pisar el freno

Un silbido o siseo al pisar o soltar el pedal de freno suele indicar una fuga en la membrana interna del servofreno o en las conexiones del circuito de vacio. El aire entra por donde no debe, reduciendo la eficacia del sistema.

3. Motor que cambia de ralenti al frenar

Si al pisar el freno con el motor al ralenti notas que las revoluciones bajan o el motor se vuelve inestable, es posible que haya una fuga de vacio en el servofreno o en el tubo de conexión. El motor “siente” la pérdida de vacio y se afecta su funcionamiento.

4. Pedal que se hunde lentamente

Aunque este síntoma puede deberse a un fallo en la bomba de freno o en el circuito hidráulico, una membrana perforada en el servofreno también puede provocar que el pedal se hunda lentamente mientras mantienes la presión.

5. Mayor distancia de frenado

Sin la asistencia del servofreno, la fuerza que transmites al circuito de frenos es mucho menor. Esto se traduce en una distancia de frenado significativamente mayor, lo que puede ser peligroso en situaciones de emergencia.

6. Motor se cala al frenar

En casos graves de fuga interna, el servofreno puede dejar pasar líquido de frenos o aire al colector de admisión, provocando que el motor se cale al pisar el freno con fuerza.

Causas de avería del servofreno

Las principales causas por las que un servofreno puede fallar son:

1. Deterioro de la membrana — El diafragma de caucho se endurece y agrieta con el paso de los años, especialmente en vehículos con más de 15 años. Las grietas provocan fugas de vacio.

2. Fuga en el tubo de vacio — El tubo flexible que conecta el colector de admisión con el servofreno puede agrietarse, desconectarse o deteriorarse, perdiendo el vacio necesario.

3. Válvula antirretorno defectuosa — Si esta válvula no cierra correctamente, el vacio se pierde rápidamente y el servofreno no tiene reserva de asistencia.

4. Bomba de vacio averiada — En vehículos diesel o turbo, si la bomba de vacio deja de funcionar, el servofreno se queda sin suministro de vacio.

5. Entrada de líquido de frenos — Un fallo en los retenes de la bomba de freno puede permitir que el líquido de frenos penetre en el servofreno, dañando la membrana y contaminando el sistema de vacio.

6. Corrosión interna — La humedad acumulada en el circuito de vacio puede oxidar las piezas internas del servofreno con el paso del tiempo.

Como probar el servofreno

Existen varias pruebas sencillas que puedes realizar tu mismo para comprobar si el servofreno funciona correctamente:

Prueba 1: Test del motor apagado

1. Con el motor apagado, pisa el pedal de freno 5 o 6 veces seguidas hasta que quede completamente duro
2. Mantiene el pedal pisado con fuerza constante
3. Arranca el motor sin soltar el pedal
4. Resultado correcto: El pedal debe descender ligeramente (1-2 cm) al arrancar el motor, indicando que el servofreno ha recibido vacio y está asistiendo
5. Resultado incorrecto: Si el pedal no se mueve, el servofreno no está funcionando

Prueba 2: Test de estanqueidad

1. Con el motor en marcha, pisa el pedal de freno y mantenlo pisado
2. Apaga el motor sin soltar el pedal
3. Mantiene el pedal pisado durante 30 segundos
4. Resultado correcto: El pedal no debe subir ni endurecerse durante esos 30 segundos (el vacio se mantiene retenido)
5. Resultado incorrecto: Si el pedal sube y se endurece rápidamente, hay una fuga en la membrana o en el circuito de vacio

Prueba 3: Test de reserva de vacio

1. Con el motor en marcha, pisa el freno varias veces con normalidad (todo debe funcionar bien)
2. Apaga el motor
3. Pisa el freno varias veces seguidas
4. Resultado correcto: Deberías poder frenar con asistencia al menos 2-3 veces después de apagar el motor (gracias a la reserva de vacio almacenada)
5. Resultado incorrecto: Si la asistencia desaparece inmediatamente al apagar el motor, la válvula antirretorno está fallando

Diagnóstico profesional

En el taller, el mecánico puede utilizar un vacuometro para medir la depresión en el circuito de vacio. Los valores normales son:

Precio del servofreno

El coste de sustituir un servofreno varia según el vehículo y la complejidad de la instalación:

Por qué la mano de obra es cara

Sustituir el servofreno no es una operación sencilla. Implica:

• Desmontar la bomba de freno (cilindro maestro)
• Desconectar las tuberias hidráulicas
• Extraer el servofreno del compartimento motor
• Instalar el nuevo servofreno
• Reconectar todo el sistema
• Purgar completamente el circuito de frenos para eliminar el aire
• Realizar pruebas de estanqueidad y funcionamiento

Todo este proceso lleva entre 2 y 4 horas de trabajo, dependiendo del vehículo.

Consejo: Si el servofreno ha fallado por deterioro de la membrana y el vehículo tiene pocos kilómetros, algunos talleres ofrecen la opción de reconstruir el servofreno (sustituir solo la membrana y los retenes internos) por un coste inferior al de una pieza nueva. Pregunta por esta opción antes de decidir.

Servofreno y sistemas avanzados de frenado

El servofreno moderno está cada vez más integrado con los sistemas electrónicos de seguridad del vehículo:

Asistente de frenada de emergencia (BAS/BA)

Este sistema detecta cuando el conductor pisa el freno de forma brusca (frenada de emergencia) y aumenta automáticamente la presión de frenado al máximo para conseguir la mínima distancia de parada. En muchos vehículos, esta función se implementa directamente a través del servofreno electrónico.

Frenada autonoma de emergencia (AEB)

Los vehículos modernos con sistemas de asistencia a la conducción pueden frenar automáticamente sin intervención del conductor. Para ello, necesitan un servofreno capaz de generar presión por si mismo, sin que el conductor pise el pedal. Los servofrenos eléctricos (como el iBooster de Bosch) permiten está funcionalidad.

Frenada regenerativa

En vehículos hibridos y eléctricos, al soltar el acelerador el motor eléctrico actua como generador, frenando el coche y recuperando energía. El servofreno eléctrico se coordina con este sistema para ofrecer una sensación de pedal consistente, combinando la frenada regenerativa con la frenada mecánica convencional de forma transparente para el conductor.

Mantenimiento del servofreno

El servofreno es un componente que, en condiciones normales, no requiere mantenimiento específico. Sin embargo, hay acciones que pueden prolongar su vida útil:

• Revisa visualmente el tubo de vacio en cada revisión del coche. Busca grietas, abrazaderas sueltas o conexiones deterioradas
• Sustituye el líquido de frenos cada 2 años según recomienda el fabricante. Un líquido de frenos degradado puede atacar los retenes internos del servofreno
• No ignores un silbido al frenar. Una pequeña fuga detectada a tiempo evita daños mayores
• Comprueba la válvula antirretorno si notas cualquier cambio en el tacto del pedal
• En vehículos con bomba de vacio eléctrica, escucha si se activa correctamente al arrancar. Un zumbido constante o la ausencia de sonido puede indicar un problema
• Atiende rápidamente cualquier testigo de avería relacionado con el sistema de frenos

Diferencia entre servofreno y bomba de freno

Es habitual confundir estos dos componentes, pero son piezas distintas con funciones diferentes:

En resumen, el servofreno amplifica tu fuerza y la bomba de freno la transforma en presión hidráulica. Ambos son imprescindibles para que el sistema de frenado funcione correctamente.

Cuándo acudir al taller

Debes acudir al taller inmediatamente si experimentas cualquiera de estas situaciones:

• El pedal de freno esta notablemente más duro de lo habitual
• Escuchas un silbido al pisar o soltar el freno
• La distancia de frenado ha aumentado
• El motor se vuelve inestable al frenar
• El testigo de frenos se enciende en el cuadro de instrumentos
• Notas cualquier anomalia en el comportamiento del pedal de freno

El sistema de frenado es el elemento de seguridad más importante del coche. Cualquier anomalia, por pequeña que parezca, merece una revisión profesional inmediata. No pongas en riesgo tu seguridad ni la de los demás aplazando una visita al taller.
