Zapatas de freno: que son, diferencia con pastillas, cuando cambiarlas y precio

Qué son las zapatas de freno

Las zapatas de freno son los elementos de fricción del sistema de freno de tambor. Su función es generar la fuerza de rozamiento necesaria para frenar el vehículo al expandirse y presionar contra la superficie interior del tambor de freno.

Cada zapata tiene dos partes diferenciadas:

• Soporte metálico (alma): Una pieza rígida de acero con forma semicircular que proporciona la estructura y soporta las fuerzas de frenado. Tiene perforaciones y resaltes para el anclaje de muelles y mecanismos de ajuste.
• Forro de fricción: El material adherido a la cara exterior del soporte metálico. Es el que entra en contacto directo con el tambor y genera la fricción. Puede ir pegado (adherido con adhesivo) o remachado (fijado con remaches) al soporte.

En cada rueda con freno de tambor se montan dos zapatas: una primaria (leading shoe) y una secundaria (trailing shoe). La zapata primaria es la que se beneficia del efecto autoenergizante del tambor y soporta más carga de frenado, por lo que suele tener un forro de mayor grosor o de diferente composición.

Las zapatas de freno se encuentran exclusivamente en el eje trasero de los coches que montan frenos de tambor, y son un componente fundamental para el funcionamiento del freno de estacionamiento (freno de mano).

Cómo funcionan las zapatas en el freno de tambor

Para entender como trabajan las zapatas, hay que conocer el mecanismo completo del freno de tambor:

El mecanismo de expansión

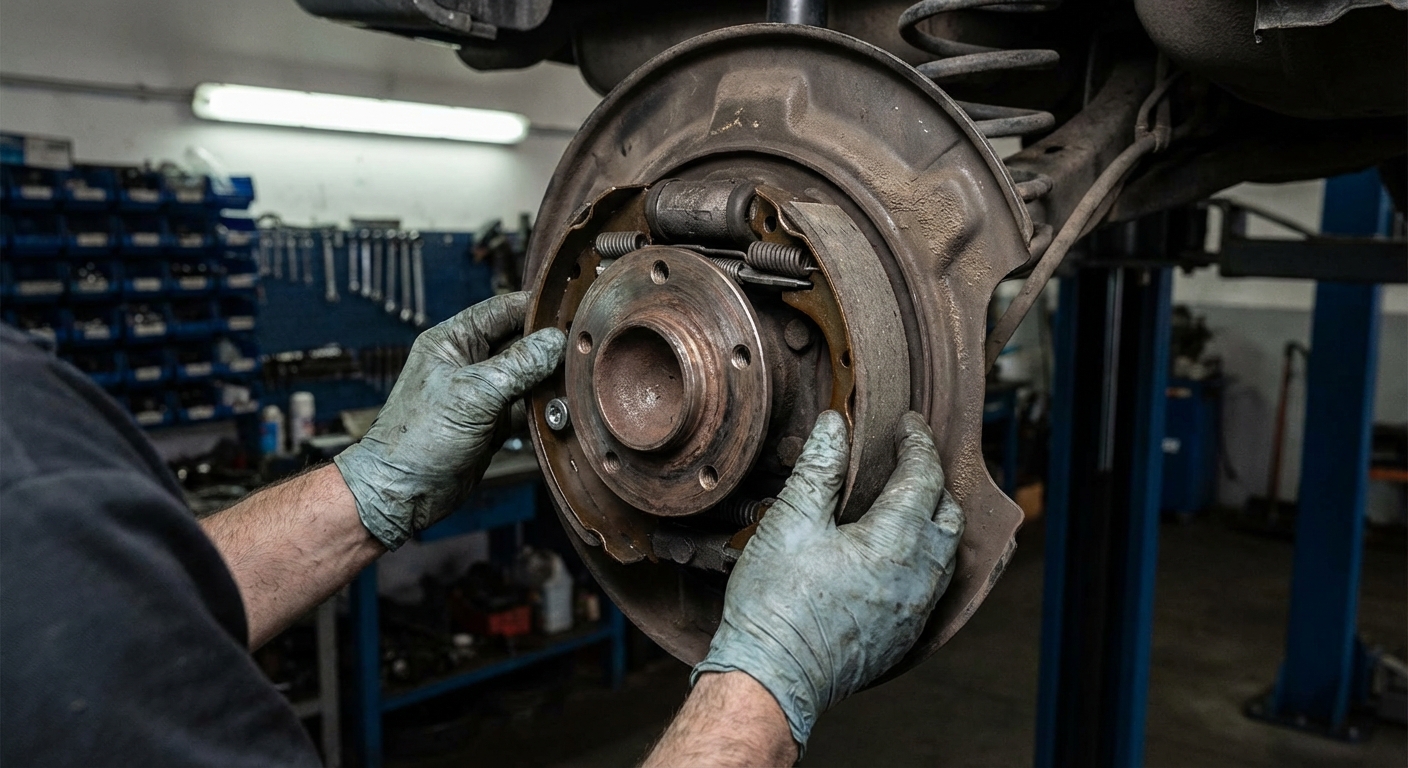

Las zapatas están montadas en el plato de freno (una base fija que no gira) a través de pasadores y muelles. En su posición de reposo, las zapatas están retraidas y no tocan el tambor, que gira solidario con la rueda.

Cuando pisas el pedal de freno:

1. La presión hidráulica llega al cilindro de rueda (bombin), situado en la parte superior del plato
2. Los pistones del bombin se separan y empujan los extremos superiores de ambas zapatas
3. Las zapatas pivotan sobre su punto de anclaje inferior y se expanden hacia fuera
4. El forro de fricción de las zapatas entra en contacto con la superficie interior del tambor
5. La fricción generada frena el tambor y, por tanto, la rueda

Al soltar el pedal, los muelles de retorno tiran de las zapatas de vuelta a su posición retraida, liberando el tambor.

El efecto autoenergizante

Una de las particularidades del freno de tambor es el efecto auto-servo o autoenergizante. La zapata primaria, que se mueve en el mismo sentido de rotación del tambor, es “arrastrada” por la fricción, lo que aumenta su presión contra el tambor de forma natural. Este efecto puede amplificar la fuerza de frenado hasta un 50% sin necesidad de mayor presión hidráulica.

La zapata secundaria, que se mueve en sentido contrario a la rotación, no se beneficia de este efecto e incluso tiende a ser “rechazada” por el tambor. Por esta razón, la zapata primaria se desgasta más rápido que la secundaria, y en muchos kits de zapatas, la primaria tiene un forro más grueso para compensar.

Las zapatas y el freno de mano

En la mayoría de vehículos con frenos de tambor traseros, el freno de estacionamiento (freno de mano) actua directamente sobre las mismas zapatas mediante un mecanismo mecánico:

• Un cable de acero conecta la palanca del freno de mano con un mecanismo distribuidor (ecualizador)
• Dos cables más van hasta cada rueda trasera
• Dentro del tambor, el cable tira de una palanca que separa las zapatas contra el tambor
• Este sistema es completamente mecánico (no hidráulico), por lo que funciona aunque falle el circuito hidráulico de frenos

Esta integración es una de las razones principales por las que los frenos de tambor se siguen usando en el eje trasero: el mecanismo de freno de mano es simple, fiable y barato de implementar.

Dato importante: Si las zapatas están muy desgastadas, el recorrido del cable del freno de mano aumenta y puede no ser suficiente para sujetar el coche en una pendiente. Si tu freno de mano necesita tirar hasta arriba del todo para sujetar el coche, es probable que las zapatas necesiten sustitución o que el cable necesite un ajuste.

Diferencia entre zapatas y pastillas de freno

Aunque ambas son elementos de fricción del sistema de frenado, las zapatas y las pastillas son piezas completamente diferentes diseñadas para sistemas distintos:

Por qué las zapatas duran más

Las zapatas de freno duran significativamente más que las pastillas por varias razones:

1. Menor exigencia: Al estar en el eje trasero, las zapatas soportan solo entre el 25% y el 35% de la fuerza de frenado total. Las pastillas delanteras hacen el trabajo pesado.

2. Mayor superficie de contacto: La zapata semicircular tiene más superficie de forro en contacto con el tambor que una pastilla plana contra el disco, lo que distribuye mejor el desgaste.

3. Efecto autoenergizante: Gracias a este efecto, se necesita menos presión hidráulica para conseguir la misma fuerza de frenado, lo que reduce el desgaste por fricción directa.

4. Menor temperatura de trabajo: El eje trasero frena menos y las zapatas trabajan a temperaturas inferiores que las pastillas delanteras, lo que ralentiza el deterioro del material de fricción.

Materiales del forro de fricción

El material del forro de las zapatas ha evolucionado significativamente a lo largo de los años:

Materiales históricos

• Amianto (asbesto): Fue el material estándar durante decadas por sus excelentes propiedades de fricción y resistencia al calor. Se prohibio en la Unión Europea por ser cancerigeno. Si tu coche es anterior al año 2000, las zapatas originales podrían contener amianto. Manipulalas con precaución.

Materiales actuales

Organicas: Son las más habituales en zapatas de freno de serie. Ofrecen buen rendimiento a temperaturas moderadas, generan poco ruido y desgastan menos el tambor. Su rendimiento baja significativamente a altas temperaturas, pero como las zapatas traseras raramente se calientan en exceso, esto no suele ser un problema.

Semi-metálicas: Contienen un porcentaje de partículas metálicas que mejoran la disipación de calor y la durabilidad. Son algo más ruidosas y desgastan más el tambor, pero ofrecen mejor rendimiento en condiciones exigentes.

Ceramicas: La opción premium, con excelente rendimiento en un amplio rango de temperaturas, mínimo ruido y polvo, y máxima durabilidad. Su precio es considerablemente mayor, pero para muchos conductores la comodidad merece la pena.

Cuándo cambiar las zapatas de freno

A diferencia de las pastillas de disco, que se pueden inspeccionar visualmente sin desmontar nada, comprobar las zapatas requiere retirar el tambor. Esto hace que su desgaste pase desapercibido con más frecuencia. Estas son las señales que te indican que es hora de cambiarlas:

Señales de desgaste

1. Ruido metálico al frenar: Si escuchas un chirrido metálico o rechinamiento proveniente de las ruedas traseras al frenar, es probable que el forro de fricción se haya gastado completamente y el soporte metálico este rozando directamente contra el tambor. Esto es una situación urgente: no solo reduces la capacidad de frenado, sino que estas dañando el tambor.

2. Freno de mano ineficaz: Si necesitas tirar mucho más de la palanca del freno de mano para que sujete el coche, o directamente no consigue sujetar el vehículo en una pendiente, las zapatas pueden estar desgastadas. El recorrido del cable ya no es suficiente para expandir unas zapatas delgadas contra el tambor.

3. Mayor recorrido del pedal de freno: Si notas que el pedal de freno baja más de lo habitual antes de que el coche empiece a frenar, puede indicar que el tensor automático ha llegado a su límite de ajuste y las zapatas están al mínimo.

4. Vibración al frenar: Unas zapatas desgastadas de forma irregular o un tambor ovalado pueden generar vibraciones al frenar, que se notan en el pedal o en la carroceria.

5. Vehículo tira hacia un lado: Si al frenar el coche se desvisa ligeramente hacia un lado, puede deberse a un desgaste desigual de las zapatas entre una rueda y otra, o a un cilindro de rueda agarrotado.

6. Polvo excesivo dentro del tambor: Al inspeccionar los frenos, si encuentras una cantidad excesiva de polvo oscuro dentro del tambor, las zapatas se están desgastando más rápido de lo normal.

Criterios de sustitución

Al desmontar el tambor para inspeccionar, estos son los criterios que determinan si las zapatas deben cambiarse:

Importante: Si las zapatas están contaminadas con líquido de frenos (por una fuga del cilindro de rueda), deben sustituirse obligatoriamente aunque tengan suficiente grosor. El líquido de frenos deteriora el material de fricción y reduce drasticamente su coeficiente de agarre. Además, hay que reparar la causa de la fuga (normalmente sustituir el bombin).

Cómo se cambian las zapatas de freno

El proceso de sustitución de las zapatas es más laborioso que el de las pastillas de disco. A continuación se describe el procedimiento general:

Herramientas necesarias

• Gato y caballetes de seguridad
• Llave de rueda
• Alicates de muelles de freno (herramienta específica)
• Destornillador plano y de estrella
• Limpiador de frenos en spray
• Grasa específica para frenos (puntos de contacto)
• Juego de zapatas nuevas con muelles (recomendado)

Procedimiento básico

1. Elevar el coche y retirar la rueda
2. Retirar el tambor — Puede requerir golpes suaves o tornillos extractores si está agarrotado por la corrosión
3. Fotografiar el montaje — Antes de desmontar nada, haz fotos del conjunto para recordar la posición de cada muelle y pieza
4. Desmontar los muelles de retorno con la herramienta específica
5. Retirar los pasadores de sujeción que fijan las zapatas al plato
6. Desconectar el cable del freno de mano de la zapata correspondiente
7. Retirar las zapatas viejas junto con el tensor automático
8. Limpiar el plato de freno con limpiador de frenos, eliminando todo el polvo y suciedad
9. Aplicar grasa en los puntos de contacto entre las zapatas y el plato (solo en los puntos de apoyo metálicos, nunca en el forro de fricción)
10. Montar las zapatas nuevas en orden inverso al desmontaje, asegurandose de colocar la primaria y la secundaria en su posición correcta
11. Reconectar el cable del freno de mano y verificar que funciona
12. Montar los muelles y pasadores nuevos (se recomienda usar muelles nuevos si vienen en el kit)
13. Ajustar el tensor para que las zapatas queden a la distancia correcta del tambor
14. Montar el tambor y verificar que gira libremente sin arrastrar excesivamente
15. Repetir en la otra rueda del mismo eje
16. Pisar el pedal de freno varias veces antes de mover el coche para que las zapatas se asienten contra el tambor

Precauciones importantes

• Cambia siempre las zapatas de ambas ruedas del eje al mismo tiempo. Nunca cambies solo un lado.
• No toques el forro de las zapatas nuevas con los dedos grasientos. La grasa contamina el material de fricción.
• Verifica el estado del tambor: Si tiene surcos profundos, está ovalado o su diámetro interior supera el máximo (grabado en el propio tambor), sustituyelo también.
• Comprueba el cilindro de rueda: Si los retenes gotean o los pistones están agarrotados, sustituye el bombin antes de montar zapatas nuevas.
• Rodaje: Después del cambio, realiza varias frenadas suaves para asentar las zapatas nuevas contra el tambor. Evita frenadas bruscas durante los primeros 200-300 km.

Precio de las zapatas de freno

El coste de sustitución de las zapatas es considerablemente inferior al de las pastillas de disco:

Zapatas vs pastillas: comparativa de costes

Como se puede ver, las zapatas de freno son ligeramente más económicas que las pastillas tanto en precio como en coste por kilómetro recorrido, gracias a su mayor durabilidad.

Consejo: Si estas comprando zapatas para tu coche, opta siempre por un kit completo que incluya los muelles de retorno y los elementos de ajuste. Los muelles pierden tensión con los años y el calor, y reutilizar muelles viejos en zapatas nuevas puede provocar un retorno deficiente de las zapatas, generando arrastre y sobrecalentamiento. El sobrecoste del kit completo es mínimo (10-20 euros más) y merece la pena por seguridad.

Marcas recomendadas de zapatas de freno

Algunas de las marcas más fiables en el mercado español:

Problemas comunes con las zapatas de freno

Zapatas cristalizadas (glazeadas)

Si las zapatas se sobrecalientan o trabajan mucho tiempo a temperaturas moderadas sin una frenada fuerte que las “limpie”, la superficie del forro puede cristalizarse: se vuelve brillante, lisa y pierde gran parte de su coeficiente de fricción.

Solución: En casos leves, se puede lijar la superficie del forro con lija de grano medio (P80-P120) para devolver la rugosidad. Si la cristalización es profunda, hay que sustituir las zapatas.

Zapatas contaminadas

Las zapatas pueden contaminarse con:

• Líquido de frenos (fuga del bombin)
• Grasa (de rodamientos deteriorados o mal aplicada durante un mantenimiento)
• Aceite (fugas desde el diferencial en algunos vehículos)

Una zapata contaminada pierde eficacia de frenado de forma drastica y puede provocar que el freno “agarre” de forma intermitente. No se pueden limpiar de forma efectiva: hay que sustituirlas y reparar la causa de la contaminación.

Desgaste desigual

Si una zapata se desgasta mucho más que la otra en la misma rueda, puede deberse a:

• Cilindro de rueda agarrotado: Un pistón que no se desplaza correctamente aplica diferente fuerza a cada zapata
• Muelles rotos o debilitados: Si un muelle no retrae correctamente una zapata, está queda en contacto parcial con el tambor
• Punto de anclaje oxidado: Si el pivote inferior de la zapata está oxidado, la zapata no se mueve libremente

Ruido al circular sin frenar

Si escuchas un ruido de roce ligero proveniente de las ruedas traseras sin pisar el freno, puede ser que las zapatas esten rozando ligeramente contra el tambor. Esto puede deberse a un ajuste incorrecto del tensor o a unas zapatas con forro demasiado grueso para un tambor desgastado (con mayor diámetro interior del original).

Las zapatas en la ITV

En la Inspección Técnica de Vehiculos se revisa el estado de los frenos de tambor como parte de la inspección general del sistema de frenado. Los aspectos que se comprueban incluyen:

• Eficacia del frenado en el frenometro: se mide la fuerza de frenado de cada rueda y el desequilibrio entre ruedas del mismo eje
• Eficacia del freno de estacionamiento: debe retener el vehículo en una pendiente del 18-20%
• Fugas de líquido de frenos en los cilindros de rueda
• Estado visual de los componentes accesibles

Si las zapatas están excesivamente desgastadas, el coche puede no alcanzar la eficacia de frenado mínima exigida (superior al 50% del peso del vehículo para el freno de servicio) y no pasará la ITV.

Conclusión

Las zapatas de freno son componentes esenciales del sistema de freno de tambor que, a pesar de ser menos protagonistas que las pastillas de disco, cumplen una función crítica en la seguridad del vehículo. Su larga durabilidad y bajo coste las convierten en una pieza de mantenimiento económica, pero es fundamental no olvidar su revisión periódica. Si tu coche lleva frenos de tambor traseros, incluye la inspección de las zapatas en cada revisión general del vehículo y sustituye siempre ambos juegos (las dos ruedas del eje) para garantizar una frenada equilibrada y segura.
