Bloque de motor: que es, materiales, partes, tipos y precio de rectificado

Qué es el bloque de motor

El bloque de motor (también llamado bloque de cilindros o block) es la pieza principal y más grande del motor de combustión interna. Se trata de una estructura sólida de metal que aloja en su interior los cilindros, los pistones, el cigueñal y gran parte del sistema de lubricación y refrigeración del motor.

Piensa en el bloque como el esqueleto del motor. Todas las demás piezas se montan sobre el o en su interior: la culata se atornilla en la parte superior, el carter de aceite se fija en la parte inferior, y la distribución, alternador, compresor de aire acondicionado y demás accesorios se anclan en sus laterales.

Sin el bloque, sencillamente no hay motor. Es la pieza que define la arquitectura, la cilindrada y en gran medida la durabilidad de todo el conjunto mecánico.

Función del bloque de motor

El bloque de motor cumple varias funciones esenciales de forma simultanea:

• Aloja los cilindros donde los pistones suben y bajan para generar la fuerza motriz
• Soporta el cigueñal a través de la bancada, permitiendo que la energía lineal de los pistones se convierta en energía rotativa
• Contiene las galerias de aceite que lubrican todas las piezas móviles internas
• Integra los conductos de refrigeración (camisas de agua) por donde círcula el líquido refrigerante para mantener la temperatura óptima
• Proporciona rigidez estructural a todo el conjunto del motor, resistiendo las enormes fuerzas y vibraciones que genera la combustión
• Sirve de punto de anclaje para componentes externos como la caja de cambios, los soportes del motor y los accesorios periféricos

En definitiva, el bloque es la pieza que une todo y mantiene cada componente alineado con precisión milimétrica para que el motor funcione correctamente.

Partes del bloque de motor

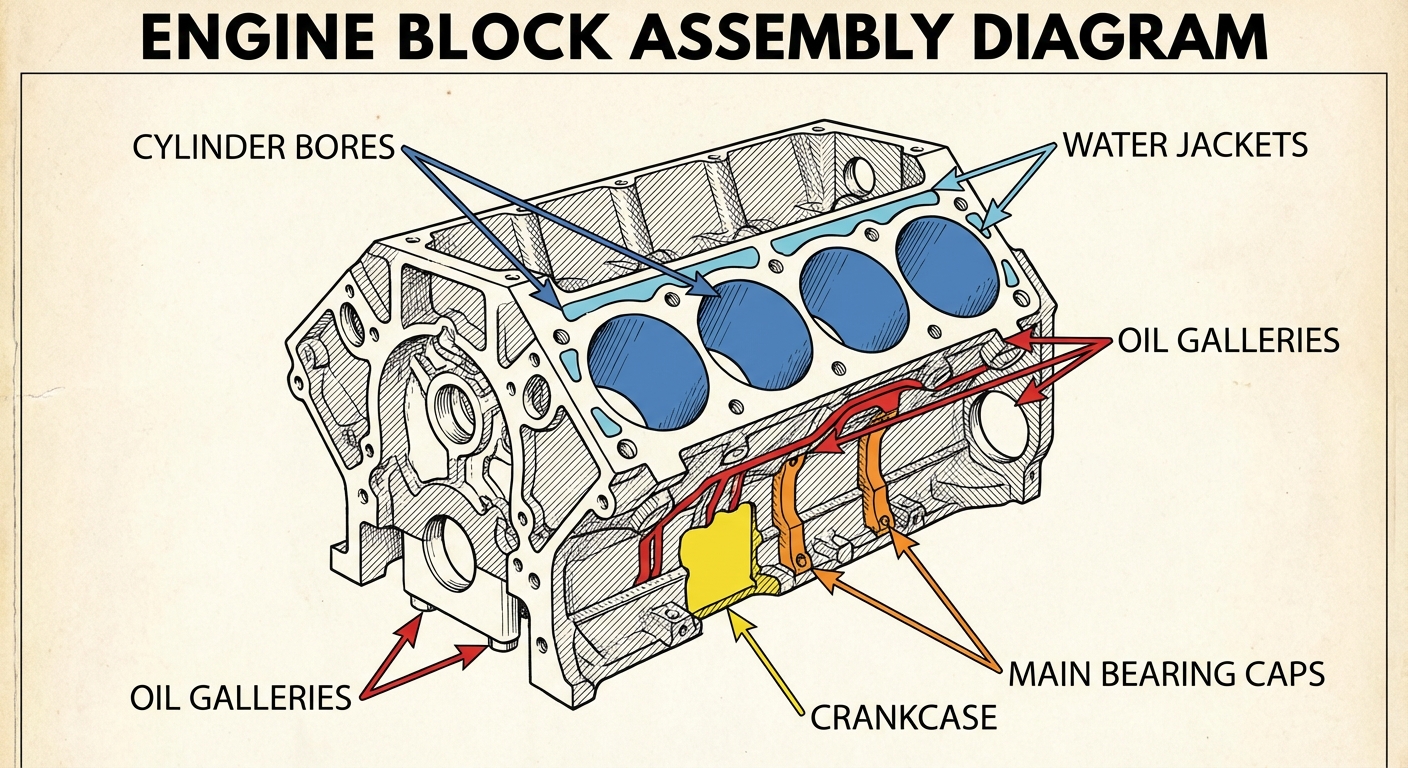

El bloque de motor es una pieza aparentemente simple por fuera pero tremendamente compleja por dentro. Estas son sus partes principales:

Cilindros

Son los orificios cilíndricos mecanizados con altisima precisión donde se alojan los pistones. Las paredes de los cilindros deben ser perfectamente lisas y circulares para garantizar la estanqueidad y minimizar la fricción. El diámetro del cilindro (también llamado calibre o bore) junto con la carrera del pistón determinan la cilindrada del motor.

En algunos bloques los cilindros se mecanizan directamente en el material (sobre todo en bloques de hierro fundido). En otros, especialmente los de aluminio, se insertan camisas de acero o se aplican recubrimientos especiales como el Nikasil o el revestimiento por plasma.

Bancada del cigueñal

Es la zona inferior del bloque donde se aloja y gira el cigueñal. Esta formada por unos semicirculos mecanizados con mucha precisión llamados apoyos de bancada, que junto con las tapas de bancada (atornilladas por debajo) sujetan el cigueñal a través de unos cojinetes antifricción.

La bancada debe ser extraordinariamente rígida, ya que soporta todas las fuerzas de combustión transmitidas por las bielas. Un mínimo desalineamiento en la bancada provocaría un desgaste prematuro y catastrófico del cigueñal.

Galerias de lubricación

Son una red de conductos internos que recorren todo el bloque y por donde círcula el aceite a presión. El aceite llega desde el carter impulsado por la bomba de aceite, se filtra y se distribuye hacia:

• Los cojinetes de bancada del cigueñal
• Los cojinetes de biela
• Las paredes de los cilindros (para lubricar los pistones)
• La culata (para lubricar el árbol de levas y los balancines)

Un bloqueo o restricción en estas galerias puede provocar una lubricación insuficiente y el gripaje del motor.

Camisas de agua (conductos de refrigeración)

Son cavidades que rodean los cilindros por las que círcula el líquido refrigerante. Su misión es absorber el calor generado por la combustión y transportarlo al radiador para disiparlo. La correcta circulación del refrigerante es vital: un bloque que se sobrecalienta puede deformarse, agrietarse o provocar el gripaje de los pistones.

Orificios para esparragos y tornillos de culata

En la parte superior del bloque hay orificios roscados de alta resistencia donde se atornilla la culata. Estos tornillos se aprietan con un par de apriete muy preciso (y en muchos motores modernos, con un ángulo adicional) para garantizar la estanqueidad de la junta de culata y distribuir la presión de forma uniforme.

Superficie de cierre superior (deck)

Es la cara plana superior del bloque donde apoya la junta de culata. Esta superficie debe ser completamente plana (se mide con una regla de precisión y un calibre de espesores). Una deformación de apenas 0,05 mm puede causar fugas de compresión, aceite o refrigerante.

Materiales del bloque de motor

La elección del material del bloque es una de las decisiones más importantes en el diseño de un motor. Los dos materiales principales son el hierro fundido y el aluminio, cada uno con ventajas y desventajas claras.

Hierro fundido

El hierro fundido (fundición gris) fue el material original y dominante durante decadas. Todavía se utiliza en muchos motores diesel y en algunos motores de gasolina de alta potencia.

Ventajas del hierro fundido:

• Altisima resistencia mecánica y a la fatiga
• Excelente capacidad de absorción de vibraciones
• Los cilindros se pueden mecanizar directamente sin camisas
• Mayor tolerancia a la detonación (importante en diesel y turbo)
• Coste de fabricación más bajo
• Fácilmente rectificable

Desventajas del hierro fundido:

• Muy pesado (un bloque de hierro pesa entre 40 y 80 kg más que uno de aluminio equivalente)
• Peor disipación térmica (el calor tarda más en evacuarse)
• Más propenso a la corrosión si el refrigerante no se mantiene correctamente

Aluminio

Las aleaciones de aluminio dominan los motores modernos, tanto de gasolina como diesel. Fabricantes como Volkswagen, BMW, Mercedes y prácticamente todas las marcas japonesas y coreanas utilizan bloques de aluminio en la mayoría de sus motores actuales.

Ventajas del aluminio:

• Mucho más ligero (reducción de peso de entre un 40% y un 50%)
• Excelente conductividad térmica (disipa el calor más rápido)
• Contribuye a reducir el consumo de combustible y las emisiones de CO2
• Mejor comportamiento dinámico del vehículo al bajar el centro de gravedad

Desventajas del aluminio:

• Menor resistencia mecánica (requiere camisas o recubrimientos para los cilindros)
• Más caro de fabricar
• Se deforma con más facilidad ante sobrecalentamientos
• El rectificado es más complejo y no siempre es posible
• Mayor coeficiente de dilatación térmica

Comparativa de materiales

Otros materiales y tecnologías

Algunos fabricantes han explorado alternativas:

• Compacted Graphite Iron (CGI): Usado por Ford en el motor EcoBoost y por Audi en el V8 TDI. Combina la resistencia del hierro con un peso algo menor. Es más caro de mecanizar pero permite bloques más ligeros y resistentes que la fundición convencional.
• Magnesio: BMW lo utilizo en el motor N52 (bloque externo de magnesio con inserto de aluminio). Es aun más ligero que el aluminio pero mucho más caro y delicado.
• Recubrimiento Nikasil: Capa de niquel-silicio aplicada directamente a los cilindros de aluminio, eliminando la necesidad de camisas. Usado por Porsche, BMW y otros. Ofrece muy baja fricción pero es sensible al azufre del combustible.
• Revestimiento por plasma (APS/PTWA): Tecnología moderna que aplica una fina capa de acero fundido por plasma en los cilindros de aluminio. Usado por Mercedes, Nissan-Renault y otros.

Tipos de bloque de motor según configuración

La disposición de los cilindros dentro del bloque determina el tipo de motor y afecta directamente a las dimensiones, el equilibrado, las vibraciones y el rendimiento.

Motor en línea (L o I)

Los cilindros están dispuestos en una única fila vertical. Es la configuración más sencilla, económica y común.

• 3 cilindros en línea (L3): Cada vez más habitual en coches pequeños y medianos con turbo (Ejemplo: Ford EcoBoost 1.0, BMW B38, PSA PureTech 1.2). Compacto y ligero pero con vibraciones inherentes que requieren un eje de equilibrado.
• 4 cilindros en línea (L4): La configuración más extendida del mundo. La usan prácticamente todos los fabricantes para motores de 1.0 a 2.5 litros. Buen equilibrio entre coste, tamaño y prestaciones.
• 5 cilindros en línea (L5): Menos común pero con un sonido característico. Volvo lo utilizo históricamente y Audi en el legendario motor de 5 cilindros turbo.
• 6 cilindros en línea (L6): Perfectamente equilibrado de forma natural (no necesita ejes de equilibrado). Usado históricamente por BMW, Mercedes y Toyota (Supra). Ha vuelto con fuerza en los últimos años.

Motor en V

Los cilindros se disponen en dos bancadas formando un ángulo entre si (normalmente de 60° o 90°). Permite alojar más cilindros en un espacio más corto que un motor en línea.

• V6 (60° o 90°): Muy popular en berlinas y SUV de gama media-alta. Más compacto que un 6 en línea pero con peor equilibrado natural (requiere contrapesos y a veces ejes de equilibrado).
• V8 (90°): Clásico de coches de alta potencia americanos y europeos. Ángulo de 90° para un equilibrado óptimo. Sonido inconfundible.
• V10 y V12: Reservados para superdeportivos y berlinas de ultra lujo. Suavidad de funcionamiento excepcional.

Motor boxer (horizontalmente opuesto)

Los cilindros están dispuestos en dos bancadas horizontales opuestas a 180°. Cada pistón se mueve en sentido opuesto a su par, cancelando vibraciones de forma natural.

• Usado principalmente por Subaru (en toda su gama) y Porsche (en el 911 y el 718)
• Ventajas: Centro de gravedad muy bajo, excelente equilibrado natural, funcionamiento suave
• Desventajas: Motor muy ancho (dificulta el trabajo en el vano motor), sistema de escape complejo, cambio de bujias complicado

Motor en W

Combinación de dos motores en V entrelazados. Configuración exclusiva del Grupo Volkswagen para sus motores W12 (Bentley, Audi A8) y el legendario W16 del Bugatti Veyron/Chiron. Permite alojar muchos cilindros en un espacio relativamente compacto.

Tabla comparativa de configuraciones

Averias comunes del bloque de motor

Aunque el bloque está diseñado para durar toda la vida del vehículo, puede presentar problemas:

1. Grietas en el bloque

Las grietas suelen aparecer por sobrecalentamiento severo o por defectos de fabricación. Los bloques de aluminio son más susceptibles que los de hierro fundido. Una grieta entre un cilindro y un conducto de refrigeración provocará que el refrigerante entre en la cámara de combustión (humo blanco por el escape) o que los gases presuricen el circuito de refrigeración.

2. Deformación de la superficie del bloque (deck)

Un sobrecalentamiento prolongado puede deformar la cara superior del bloque. Esto impide que la junta de culata selle correctamente, provocando fugas de compresión entre cilindros, mezcla de aceite y refrigerante, o pérdida de potencia. Se detecta midiendo la planitud con una regla de precisión.

3. Desgaste de los cilindros

Con cientos de miles de kilómetros, las paredes de los cilindros se desgastan y pierden su forma cilíndrica perfecta. El desgaste puede ser:

• Ovalamiento: El cilindro deja de ser circular y adopta forma ovalada
• Conicidad: El diámetro es mayor en la parte superior (donde hay más desgaste por las altas temperaturas y presiones) que en la inferior
• Rayaduras: Lineas verticales provocadas por partículas metálicas o falta de lubricación

Cuando el desgaste supera las tolerancias del fabricante, el motor pierde compresión, consume aceite y pierde potencia.

4. Desgaste de la bancada

Los apoyos de bancada pueden sufrir desgaste o deformación si los cojinetes fallan o si el aceite no se cambia con regularidad. Un cigueñal que golpea en los apoyos produce un ruido metálico grave y ritmico, especialmente en frío.

5. Obstrucción de galerias

Los depósitos de lodo o la corrosión interna pueden bloquear parcialmente las galerias de aceite o los conductos de refrigeración. Esto provoca lubricación deficiente (desgaste prematuro) o puntos calientes (sobrecalentamiento localizado).

Rectificado del bloque de motor

El rectificado es un proceso de mecanizado que permite reparar los cilindros desgastados sin necesidad de sustituir el bloque completo. Es una operación habitual en motores con muchos kilómetros que necesitan una reconstrucción.

En que consiste

El proceso se realiza en un taller especializado (rectificadora de motores) y consta de varias fases:

1. Desmontaje completo del motor y extracción del bloque
2. Limpieza exhaustiva del bloque (baño químico o granallado)
3. Inspección visual y dimensional (medición de cilindros, bancada, planitud del deck)
4. Rectificado de cilindros: Se mecaniza el interior de los cilindros para llevarlos a una medida superior estandarizada (primera, segunda o tercera rectificada). Esto elimina el desgaste y devuelve la geometría perfecta
5. Bruñido (honing): Proceso final que crea un patrón cruzado microscópico en las paredes del cilindro para retener aceite y facilitar el asentamiento de los segmentos nuevos
6. Planificado del deck si es necesario (rectificado de la superficie superior)
7. Sustitución de camisas si el desgaste es excesivo o si el bloque es de aluminio con camisas insertadas

Cuándo es necesario rectificar

• El motor consume aceite de forma excesiva (más de 1 litro cada 3.000 km)
• Hay pérdida de compresión significativa en uno o varios cilindros
• Se han detectado rayaduras profundas en los cilindros
• El motor ha sufrido un gripaje parcial
• Se está realizando una reconstrucción completa del motor

Precio del rectificado

Consejo profesional: Si vas a rectificar el bloque, aprovecha para sustituir todos los componentes de desgaste: pistones, segmentos, cojinetes de bancada y biela, bomba de aceite, retenes y juntas. No tiene sentido rectificar y montar piezas viejas encima.

Bloque de motor: precio de sustitución

En algunos casos el bloque no se puede reparar y es necesario sustituirlo. El precio depende enormemente del vehículo:

En muchos casos, cuando el bloque falla gravemente, la opción más razonable económicamente es montar un motor completo de segunda mano o un motor reconstruido en lugar de reparar solo el bloque.

Consejos para cuidar el bloque de motor

El bloque está diseñado para durar toda la vida del coche, pero necesita un mínimo de atención:

• Cambia el aceite en los plazos recomendados (o antes si haces trayectos cortos urbanos). El aceite sucio genera depósitos que obstruyen galerias y aceleran el desgaste.
• Manten el sistema de refrigeración en perfecto estado. Un sobrecalentamiento es el peor enemigo del bloque. Revisa periódicamente el nivel de refrigerante, el estado de los manguitos, el termostato y el ventilador.
• Usa el refrigerante correcto. No mezcles tipos de refrigerante y respeta las especificaciones del fabricante. Un refrigerante inadecuado puede provocar corrosión interna en los conductos.
• No fuerces el motor en frío. Los primeros minutos tras el arranque, el aceite aun no ha llegado a todas las galerias y las tolerancias mecánicas no son las optimas. Conduce suave hasta que el motor alcance temperatura.
• Resuelve inmediatamente cualquier pérdida de refrigerante o aceite. Lo que hoy es un goteo mañana puede ser una avería catastrófica.
• Presta atención a ruidos inusuales procedentes del bloque: golpeteos metálicos, zumbidos o vibraciones anormales pueden indicar problemas internos.

Curiosidades sobre el bloque de motor

Para terminar, algunos datos interesantes:

• El bloque del Bugatti Chiron (W16) pesa 90 kg en aluminio. Si fuese de hierro fundido pesaria más de 180 kg.
• Los bloques de los motores de Fórmula 1 actuales están fabricados en aleación de aluminio-silicio y pesan menos de 30 kg para un V6 de 1.6 litros que genera más de 1.000 CV.
• El Ford Model T (1908) usaba un bloque de hierro fundido de 4 cilindros en línea con los cilindros integrados, una innovación para la epoca ya que antes los cilindros se fabricaban individualmente.
• Algunos motores industriales diesel (como los Caterpillar o Cummins de maquinaria pesada) tienen bloques que pesan más de 1.000 kg y están diseñados para durar más de 1.000.000 de km.
