Indice de contenidos
- Qué es la bomba inyectora
- Cómo funciona la bomba inyectora
- Tipos de bomba inyectora
- Bomba inyectora en línea
- Bomba inyectora rotativa
- Bomba de alta presión common rail
- Comparativa entre tipos de bombas
- Síntomas de fallo de la bomba inyectora
- 1. Dificultad de arranque
- 2. Pérdida de potencia
- 3. Ralenti irregular
- 4. Humo excesivo por el escape
- 5. Aumento del consumo de combustible
- 6. Ruidos mecánicos anormales
- 7. El motor se para y no rearranca
- 8. Testigo de avería (check engine)
- Causas habituales de avería
- Desgaste natural
- Combustible contaminado o de mala calidad
- Filtro de gasóleo no sustituido
- Funcionamiento con el depósito bajo
- Fallo eléctrico (bombas electrónicas)
- Contaminación por virutas metálicas
- Reparación de la bomba inyectora
- Bombas mecánicas (en línea y rotativa VE/DPA)
- Bombas electrónicas (VP37, VP44, EPIC)
- Bombas common rail (CP1, CP3, CP4, etc.)
- Precio de la bomba inyectora
- Mantenimiento preventivo de la bomba inyectora
- Bomba inyectora diesel vs inyección gasolina
Qué es la bomba inyectora
La bomba inyectora es el componente encargado de suministrar combustible a alta presión a los inyectores del motor diesel. Es, sin exagerar, el corazón del sistema de alimentación de cualquier motor diesel, ya que controla tanto la cantidad de gasóleo que se inyecta como el momento exacto en que se produce la inyección.
A diferencia de los motores de gasolina, donde la mezcla aire-combustible se enciende con una chispa de la bujia, en un motor diesel el gasóleo se enciende por la alta temperatura y presión del aire comprimido en la cámara de combustión. Para que esto funcione, el combustible debe inyectarse pulverizado en gotas microscópicas y a una presión muy elevada.
Esa presión la genera la bomba inyectora. Según el tipo de sistema, la presión de inyección puede variar desde los 100-200 bares en sistemas diesel antiguos hasta los 2.000-2.500 bares en sistemas common rail modernos.
Cómo funciona la bomba inyectora
El principio básico de la bomba inyectora es elevar la presión del gasóleo que llega del depósito (a baja presión, entre 3 y 5 bares gracias a la bomba de transferencia) hasta la presión necesaria para la inyección.
El proceso general en un motor diesel es:
- El gasóleo sale del depósito impulsado por una bomba de baja presión (bomba de transferencia o bomba de alimentación)
- El combustible pasa por el filtro de gasóleo, donde se eliminan impurezas y agua
- El gasóleo limpio llega a la bomba inyectora, que lo presuriza
- El combustible a alta presión se envia a los inyectores (directamente o a través de un rail común)
- Los inyectores pulverizan el gasóleo en la cámara de combustión en el momento preciso
- El gasóleo sobrante que no se inyecta retorna al depósito a través del circuito de retorno
La forma exacta en que la bomba genera esa presión y controla la inyección depende del tipo de bomba, que ha evolucionado enormemente a lo largo de las decadas.
Tipos de bomba inyectora

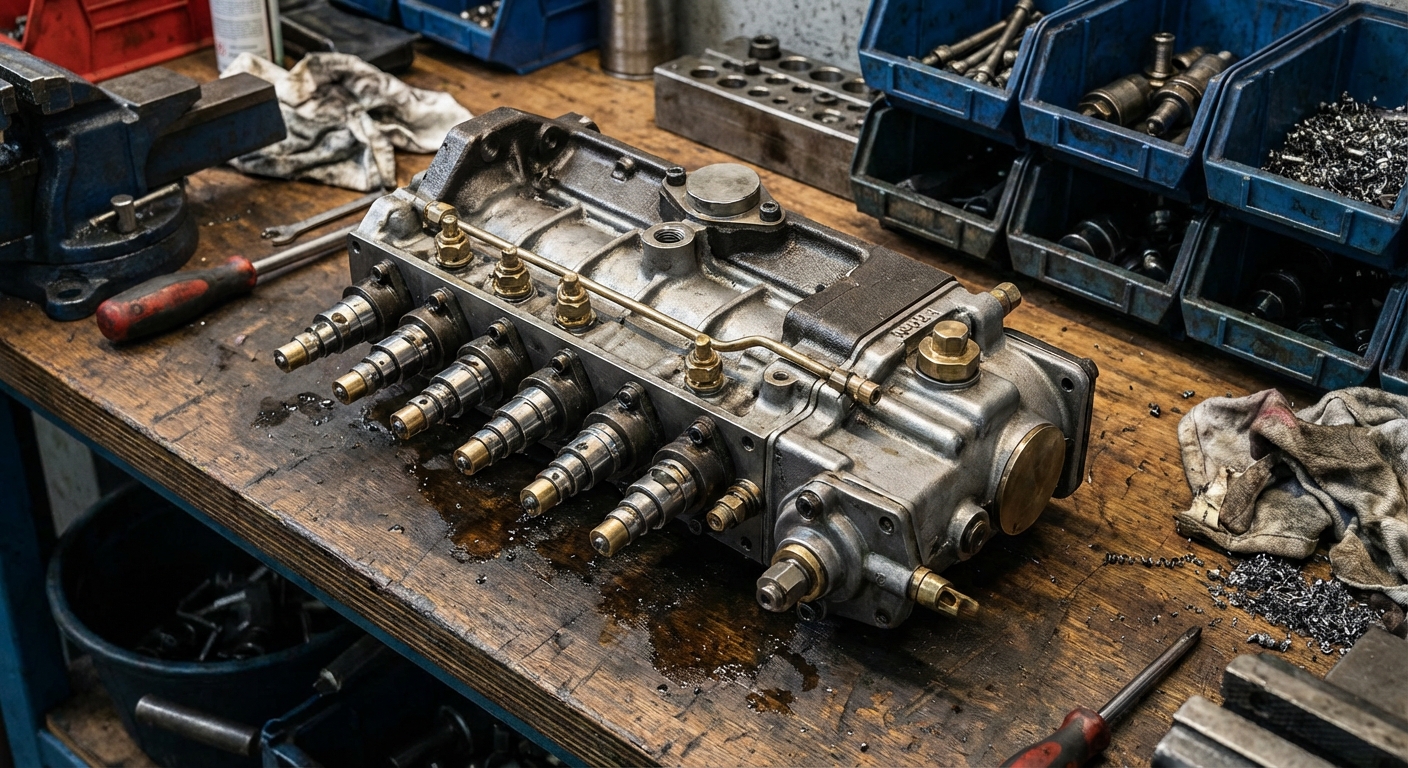

Bomba inyectora en línea
La bomba en línea fue uno de los primeros diseños de bomba inyectora y se utilizo masivamente en motores diesel de camiones, maquinaria agricola y vehículos industriales desde los años 30 hasta los 90. Algunas todavía funcionan hoy en vehículos de trabajo.
Como funciona:
La bomba en línea tiene un elemento de bombeo individual (formado por un pistón llamado “embolo” y un cilindro llamado “barrilete”) para cada cilindro del motor. Es decir, un motor de 4 cilindros tiene una bomba con 4 elementos, un 6 cilindros tiene 6 elementos, etc.
Un árbol de levas interno acciona cada embolo secuencialmente. Al subir el embolo, comprime el gasóleo y lo envia directamente al inyector correspondiente a través de un tubo de alta presión. La cantidad de combustible inyectado se regula girando el embolo sobre su eje mediante una cremallera controlada por el regulador mecánico (centrifugo) o electrónico.
Características principales:
| Aspecto | Detalle |
|---|---|
| Presión de inyección | 150 - 1.000 bar |
| Control | Mecánico (centrifugo) o electrónico |
| Número de elementos | Uno por cilindro (4, 6 u 8) |
| Tamaño | Grande y pesado |
| Fiabilidad | Muy alta (diseño robusto) |
| Mantenimiento | Requiere calibración periódica |
| Uso típico | Camiones, maquinaria, vehículos industriales |
Ventajas: Extraordinariamente robusta y duradera. Puede repararse y recalibrarse multiples veces. Funciona bien con gasóleo de baja calidad.
Desventajas: Pesada, grande, ruidosa. No permite presiones de inyección tan altas como los sistemas modernos ni inyecciones multiples. Mayores emisiones contaminantes.
Bomba inyectora rotativa
La bomba rotativa (también llamada bomba distribuidora) fue la evolución natural de la bomba en línea para vehículos turismos diesel. Domino el mercado de los coches diesel desde los años 70 hasta principios de los 2000. Los fabricantes más importantes fueron Bosch (serie VE y VP), Lucas CAV (serie DPC y DPA) y Delphi.
Como funciona:
A diferencia de la bomba en línea, la rotativa utiliza un solo elemento de bombeo para todos los cilindros. Un rotor distribuidor gira dentro de la bomba y va distribuyendo el combustible a alta presión a cada inyector secuencialmente, como un “distribuidor rotativo” (de ahí su nombre).
El control del caudal y del avance de inyección puede ser:
- Mecánico (Bosch VE, Lucas DPA): Mediante un regulador centrifugo y un variador de avance por depresión o mecánico. Son las más sencillas y robustas.
- Electrónico (Bosch VP37, VP44, Lucas EPIC): Una centralita electrónica controla una válvula de dosificación y un actuador de avance, permitiendo un control mucho más preciso.
Características principales:
| Aspecto | Detalle |
|---|---|
| Presión de inyección | 200 - 1.350 bar |
| Control | Mecánico o electrónico |
| Número de elementos | Uno (distribuidor rotativo) |
| Tamaño | Compacto |
| Fiabilidad | Alta (mecánicas) / Media (electrónicas) |
| Mantenimiento | Requiere ajuste y calibración |
| Uso típico | Turismos diesel años 80-2000 |
Modelos más conocidos:
- Bosch VE: La más extendida. Mecánica, muy fiable. Usada en VW 1.6 TD, Mercedes OM601/602, Toyota Land Cruiser, etc.
- Bosch VP37: Versión electrónica de la VE. Usada en los primeros TDI de Volkswagen (1.9 TDI 90/110 CV).
- Bosch VP44: Rotativa electrónica de alta presión. Usada en los BMW 320d/330d (M47/M57), Opel DTI, Audi 2.5 TDI V6. Conocida por problemas de fiabilidad en la parte electrónica (módulo PSG5/PSG16).
- Lucas/Delphi DPC/EPIC: Utilizada en motores PSA (XUD, DW), Ford, Rover y otros. La versión EPIC electrónica tuvo problemas de fiabilidad.
Ventajas: Compacta, más barata que la bomba en línea, buen control de inyección (en versiones electrónicas).
Desventajas: No alcanza las presiones de inyección de los sistemas common rail. Las versiones electrónicas (VP44, EPIC) pueden ser costosas de reparar cuando falla la parte electrónica. Con el desgaste interno, pierde precisión y el motor humea o pierde potencia.
Bomba de alta presión common rail
La bomba de alta presión del sistema common rail represento una revolución en la inyección diesel. A diferencia de las bombas anteriores, en el sistema common rail la bomba solo genera presión; ya no controla ni el momento ni la cantidad de inyección (eso lo hacen los inyectores electrónicos controlados por la centralita).
Como funciona:
La bomba de alta presión aspira gasóleo del circuito de baja presión y lo comprime hasta presiones de entre 1.500 y 2.500 bares. Este combustible a alta presión se almacena en un conducto común (rail o rampa común) que alimenta simultaneamente a todos los inyectores. Cada inyector se abre y cierra de forma independiente por señal eléctrica de la centralita.
La bomba suele tener 2 o 3 pistones radiales accionados por un eje excéntrico que gira sincronizado con el motor. Una válvula reguladora de presión (o válvula dosificadora en la aspiración) controla la presión del rail según la demanda.
Fabricantes principales:
- Bosch: CP1, CP3, CP4 (la más moderna y extendida, pero también la más problemática)
- Delphi: DFP1, DFP3, DFP6
- Denso: HP3, HP4
- Siemens/Continental: DCP, DCP3.5
Características principales:
| Aspecto | Detalle |
|---|---|
| Presión de inyección | 1.400 - 2.500 bar |
| Control | Totalmente electrónico (centralita) |
| Función | Solo genera presión (no distribuye) |
| Tamaño | Compacto |
| Fiabilidad | Alta (excepto Bosch CP4 en algunos motores) |
| Mantenimiento | Cambio de filtro de gasóleo crítico |
| Uso típico | Todos los diesel modernos (desde ~2000) |
Importante: La bomba Bosch CP4, muy extendida en motores del Grupo Volkswagen, BMW y Mercedes de 2008 en adelante, ha presentado problemas de desgaste prematuro en algunos mercados, especialmente en paises donde la calidad del gasóleo es inferior. El desgaste genera virutas metálicas que contaminan todo el circuito de alta presión (rail, inyectores, reguladores), provocando averías en cadena muy costosas.
Comparativa entre tipos de bombas
| Característica | En línea | Rotativa mecánica | Rotativa electrónica | Common rail |
|---|---|---|---|---|
| Presión máxima | ~1.000 bar | ~600 bar | ~1.350 bar | ~2.500 bar |
| Inyecciones por ciclo | 1 | 1 | 1-2 | Hasta 9 |
| Control electrónico | No (o básico) | No | Si | Si (total) |
| Ruido motor | Alto | Medio-alto | Medio | Bajo |
| Emisiones | Altas | Medias | Medias-bajas | Bajas |
| Consumo | Alto | Medio | Medio-bajo | Bajo |
| Coste reparación | Bajo | Bajo-medio | Medio-alto | Alto |
| Epoca de uso | 1930-1990 | 1975-2005 | 1995-2005 | 2000-presente |
Síntomas de fallo de la bomba inyectora
Detectar un problema en la bomba inyectora a tiempo puede evitar averías en cadena. Estos son los síntomas más habituales:
1. Dificultad de arranque
Es uno de los primeros síntomas. El motor tarda en arrancar, necesita más vueltas del motor de arranque de lo normal, o no arranca directamente. Si la bomba no genera suficiente presión, el gasóleo no se pulveriza correctamente y la combustión no se produce. Este síntoma es especialmente notable en frío.
2. Pérdida de potencia
El motor “no tira” como antes, especialmente al acelerar o en subidas. La falta de presión o caudal de combustible impide que los cilindros reciban la cantidad de gasóleo necesaria. Puede ir acompañado de tirones o acelerones irregulares.
3. Ralenti irregular
El motor oscila en revoluciones en ralenti, no mantiene un régimen estable. En casos severos puede calarse. Esto indica que la bomba no suministra un caudal constante y uniforme a todos los cilindros.
4. Humo excesivo por el escape
- Humo negro: Indica una mala pulverización del combustible (atomización deficiente). El gasóleo no se quema completamente. Puede deberse a presión de inyección insuficiente.
- Humo blanco-azulado: Puede indicar que se inyecta gasóleo en un momento incorrecto (avance de inyección desajustado) y parte del combustible no se quema.
5. Aumento del consumo de combustible
Si la bomba no dosifica correctamente, el motor puede estar recibiendo más gasóleo del necesario (mezcla excesivamente rica) o compensando la falta de presión con mayor caudal.
6. Ruidos mecánicos anormales
Un golpeteo diesel más fuerte de lo habitual o un “cascabeleo” metálico puede indicar problemas de presión o timing de inyección. En bombas common rail, un silbido agudo puede señalar una fuga interna de presión.
7. El motor se para y no rearranca
En el caso más grave, la bomba deja de funcionar completamente y el motor se cala y no vuelve a arrancar. Esto puede ocurrir de forma subita (rotura interna) o progresiva (desgaste avanzado).
8. Testigo de avería (check engine)
En vehículos con bomba electrónica o sistema common rail, la centralita detectara anomalias en la presión del rail o en el funcionamiento de la bomba y encendera el testigo del motor. Códigos de avería habituales:
- P0087 — Presión del sistema de combustible demasiado baja
- P0088 — Presión del sistema de combustible demasiado alta
- P0191 — Sensor de presión del rail, rango/rendimiento
- P0251/P0252 — Dosificación de combustible, bomba inyectora
- P1093 — Presión de combustible no alcanza valor deseado
Causas habituales de avería
Las bombas inyectoras pueden fallar por diversas razones:
Desgaste natural
Con el uso prolongado (200.000-400.000 km), los elementos internos de bombeo (pistones, cilindros, válvulas, rotores) se desgastan por la abrasión del propio combustible circulando a alta presión. Este desgaste es gradual y suele manifestarse con una pérdida progresiva de presión y rendimiento.
Combustible contaminado o de mala calidad
El gasóleo de baja calidad, contaminado con agua, suciedad o partículas, es el enemigo número uno de la bomba inyectora. Las impurezas provocan desgaste abrasivo acelerado y las partículas de agua causan corrosión interna y pérdida de lubricación (el gasóleo actua como lubricante de la bomba).
Filtro de gasóleo no sustituido
Si el filtro de combustible no se cambia en los intervalos recomendados, deja pasar impurezas que dañan los componentes internos de la bomba. En sistemas common rail, donde las tolerancias son micrometricas, un filtro sucio puede ser catastrófico.
Funcionamiento con el depósito bajo
Cuando conduces habitualmente con el depósito de combustible casi vacio, aumenta el riesgo de que la bomba aspire aire o sedimentos acumulados en el fondo del depósito. El aire causa cavitación (formación de burbujas que erosionan las superficies metálicas) y los sedimentos actuan como abrasivo.
Fallo eléctrico (bombas electrónicas)
En bombas como la Bosch VP44 o las bombas common rail, los módulos electrónicos integrados pueden fallar por:
- Sobrecalentamiento
- Cortocircuitos
- Degradación de componentes electrónicos
- Problemas de conectores y cableado
Contaminación por virutas metálicas
En sistemas common rail, si un inyector falla internamente y genera virutas, estas pueden circular por el circuito de retorno y llegar a la bomba, provocando un daño en cadena. Lo mismo ocurre a la inversa: una bomba que se desgasta (como la Bosch CP4) contamina todo el sistema.
Reparación de la bomba inyectora
La reparación de la bomba inyectora es un trabajo altamente especializado que requiere equipos de diagnóstico y calibración específicos.
Bombas mecánicas (en línea y rotativa VE/DPA)
Las bombas mecánicas clásicas son las más “reparables”. Un taller especializado (dieselista) puede:
- Desmontar completamente la bomba
- Medir todas las piezas con micrometros y calibres de precisión
- Sustituir los elementos desgastados (embolos, barriletes, rotor, anillos, retenes, juntas)
- Reensamblar la bomba
- Calibrar la bomba en un banco de pruebas (máquina que simula las condiciones reales de funcionamiento y mide el caudal y la presión en cada salida)
El coste de una reconstrucción completa de una bomba rotativa Bosch VE oscila entre 300 y 600 euros incluyendo piezas y mano de obra. Es una reparación rentable y con buenos resultados.
Bombas electrónicas (VP37, VP44, EPIC)
La reparación es posible pero más compleja porque además de los componentes mecánicos hay que diagnosticar y, en su caso, sustituir la parte electrónica (módulos de control, sensores, actuadores). Los módulos electrónicos de reemplazo pueden costar entre 200 y 500 euros.
Bombas common rail (CP1, CP3, CP4, etc.)
La reparación de bombas de alta presión common rail es técnica y económicamente más compleja:
- Las tolerancias internas son del orden de 1-3 micras (milesimas de milímetro)
- Se necesitan bancos de prueba específicos para common rail
- Algunas piezas internas no se venden por separado
- Si la bomba ha generado virutas metálicas, hay que limpiar o sustituir todo el circuito de alta presión (rail, inyectores, tuberias)
En muchos casos, la opción más razonable es montar una bomba reconstruida de fabrica con garantía, que cuesta entre un 30% y un 50% menos que una nueva.
Precio de la bomba inyectora
| Tipo de bomba | Reparación | Reconstruida | Nueva |
|---|---|---|---|
| En línea (camión) | 400 - 800€ | 800 - 1.500€ | 1.500 - 3.000€ |
| Rotativa mecánica (VE/DPA) | 300 - 600€ | 400 - 800€ | 600 - 1.200€ |
| Rotativa electrónica (VP44) | 400 - 800€ | 600 - 1.000€ | 800 - 1.500€ |
| Common rail CP1/CP3 | 500 - 1.000€ | 600 - 1.200€ | 1.000 - 2.000€ |
| Common rail CP4 | 600 - 1.200€ | 800 - 1.500€ | 1.200 - 2.500€ |
| Mano de obra (sustitución) | - | 200 - 500€ | 200 - 500€ |
Consejo profesional: Si la bomba ha fallado en un sistema common rail, antes de montar la nueva asegurate de que el taller haga una limpieza completa del circuito de alta presión y compruebe el estado de los inyectores y el rail. Montar una bomba nueva sobre un circuito contaminado con virutas metálicas arruinara la nueva bomba en poco tiempo.
Mantenimiento preventivo de la bomba inyectora
La bomba inyectora no tiene un mantenimiento específico, pero su vida útil depende directamente de como cuides el sistema de alimentación:
- Cambia el filtro de gasóleo en los intervalos recomendados por el fabricante (normalmente cada 20.000-40.000 km). En entornos con gasóleo de calidad dudosa, acorta el intervalo.
- No circules con el depósito muy bajo. Manten al menos un cuarto de depósito para evitar que la bomba aspire sedimentos o aire. Además, el gasóleo refrigera y lubrica la bomba.
- Usa gasóleo de calidad de estaciones de servicio fiables. Evita repostar en gasolineras con poco trafico donde el combustible puede llevar meses en los depósitos subterraneos.
- Purga el agua del filtro de gasóleo periódicamente si tu vehículo dispone de sensor de agua en el filtro.
- No ignores los síntomas. Un diagnóstico temprano puede salvar la bomba con una reparación menor. Si esperas demasiado, el desgaste progresa y puede contaminar todo el sistema.
- En motores common rail, usa aditivos de gasóleo de calidad cada 10.000-20.000 km. Ayudan a mantener limpio el sistema de inyección y mejoran la lubricidad del combustible.
- Si el coche va a estar parado mucho tiempo (semanas o meses), llena el depósito de gasóleo para evitar condensación de agua y degradación del combustible.
Bomba inyectora diesel vs inyección gasolina
Aunque ambos sistemas suministran combustible al motor, hay diferencias fundamentales:
| Aspecto | Bomba inyectora diesel | Sistema inyección gasolina |
|---|---|---|
| Presión típica | 200 - 2.500 bar | 3 - 350 bar (directa) |
| Tipo de combustible | Gasoleo (autolubricante) | Gasolina (no lubricante) |
| Función | Generar alta presión para autoencendido | Pulverizar combustible para mezcla |
| Complejidad | Alta | Media |
| Coste reparación | Alto | Medio |
| Vida útil típica | 200.000 - 400.000 km | 150.000 - 300.000 km |
| Sensibilidad a impurezas | Muy alta | Alta |
La principal diferencia es que el diesel necesita presiones mucho más altas porque el combustible debe pulverizarse en gotas de solo 10-20 micras para encenderse correctamente por compresión. En un motor de gasolina, la chispa de la bujia facilita el encendido y no se necesitan presiones tan extremas.
