Ciguenal: que es, función, síntomas de avería y precio

Qué es el cigüeñal

El cigüeñal es una de las piezas más importantes del motor de combustión interna. Su función principal es convertir el movimiento lineal de los pistones en un movimiento rotativo, que es el que finalmente llega a las ruedas del vehículo a través de la caja de cambios y la transmisión.

Se trata de un eje de acero con una forma característica: tiene codos o manivelas que le dan ese aspecto tan particular, diferente a cualquier otro eje mecánico. Esta pieza se aloja en la parte inferior del bloque motor, concretamente en lo que se conoce como el carter superior o bancada, sujeto por unas tapas atornilladas que lo mantienen en su posición mientras gira a miles de revoluciones por minuto.

En uno de sus extremos, el cigüeñal se conecta al volante de inercia, un disco pesado que cumple dos funciones fundamentales: almacenar energía cinetica para suavizar el giro del motor entre las explosiones y servir como superficie de acoplamiento para el embrague. En el extremo opuesto se encuentra la polea del cigüeñal (también llamada polea damper o amortiguadora), que acciona la correa de accesorios encargada de mover el alternador, la bomba de agua, el compresor del aire acondicionado y la dirección asistida.

Para hacerse una idea de la exigencia a la que está sometido, en un motor que gira a 3.000 rpm, el cigüeñal completa 50 giros por segundo, soportando cargas de compresión de varias toneladas en cada explosión. Es, sin duda, una pieza de ingenieria extraordinaria.

Cómo funciona el cigüeñal

El principio de funcionamiento del cigüeñal es el mismo que el de una manivela: transforma un empuje recto en un giro. Cada vez que un pistón desciende durante la carrera de explosión (o carrera de potencia), la fuerza generada por la combustión de la mezcla de aire y combustible empuja el pistón hacia abajo. Este empuje se transmite a través de la biela hasta la muñequilla de biela del cigüeñal, obligandolo a girar.

En un motor de cuatro cilindros, por ejemplo, las explosiones se suceden en un orden concreto (normalmente 1-3-4-2 o 1-2-4-3), de manera que el cigüeñal recibe impulsos de forma escalonada y relativamente uniforme. Esto significa que en cada vuelta completa de 720 grados (dos vueltas del cigüeñal equivalen a un ciclo completo de cuatro tiempos), cada cilindro aporta su empuje una vez.

La relación con el orden de encendido

El orden de encendido no es aleatorio; está diseñado para distribuir las fuerzas de la manera más equilibrada posible a lo largo del cigüeñal. En un motor de cuatro cilindros en línea, los codos del cigüeñal están dispuestos a 180 grados entre si, mientras que en un V8 se distribuyen a 90 grados. Esta geometría, combinada con el orden de encendido adecuado, minimiza las vibraciones y garantiza un giro lo más suave posible.

Cada vez que un cilindro entra en fase de explosión, su biela empuja hacia abajo y el codo correspondiente del cigüeñal recibe esa fuerza en forma de par motor (torque). Los contrapesos situados en el lado opuesto de cada codo equilibran la masa en movimiento, evitando que el cigüeñal vibre como una lavadora descentrada.

Partes del cigüeñal

El cigüeñal es una pieza compleja con varias zonas funcionales claramente diferenciadas. Conocerlas ayuda a entender como se desgasta y por que fallan determinados componentes.

Munequillas de biela

Son las superficies cilíndricas donde se acoplan las bielas. Están situadas en los codos del cigüeñal, excéntricas respecto al eje de giro, y es precisamente esta excentricidad la que produce la conversión de movimiento lineal a rotativo. Cada muñequilla de biela está pulida con una precisión de milesimas de milímetro y gira dentro de un cojinete antifricción (casquillo de biela) banado en aceite a presión.

Munequillas de bancada

Son los apoyos principales del cigüeñal sobre el bloque motor. A diferencia de las muñequillas de biela, estas están alineadas con el eje de rotación. Descansan sobre cojinetes de bancada (también llamados metales de bancada) sujetos por las tapas de bancada, que se aprietan con un par de apriete muy específico. Un motor de cuatro cilindros suele tener cinco apoyos de bancada para maximizar la rigidez.

Contrapesos

Son masas metálicas integradas en el cigüeñal, situadas en el lado opuesto a las muñequillas de biela. Su función es equilibrar las fuerzas centrifugas y de inercia generadas por el movimiento de pistones y bielas. Sin estos contrapesos, el motor vibraria de forma inaceptable y el cigüeñal se destruiria por fatiga en poco tiempo.

Retenes de cigüeñal

En ambos extremos del cigüeñal se instalan retenes de aceite (sellos) que impiden que el lubricante escape del motor. El reten delantero se aloja en la tapa de la distribución y el reten trasero en la zona del volante de inercia. Cuando estos retenes envejecen y se endurecen, producen fugas de aceite visibles.

Brida del volante de inercia

Es la superficie mecanizada en el extremo trasero del cigüeñal donde se atornilla el volante de inercia. Tiene orificios roscados con un patrón de pernos específico para cada motor y una superficie de centrado que garantiza la concentricidad del volante.

Pinon de distribución

En el extremo delantero, el cigüeñal lleva un piñon (o rueda dentada) que engrana con la cadena o correa de distribución. Este engranaje sincroniza el giro del cigüeñal con el de los árboles de levas, garantizando que las válvulas se abran y cierren en el momento preciso respecto a la posición de los pistones.

Tipos de cigüeñal

No todos los cigüeñales son iguales. Existen distintas clasificaciones según su fabricación, material y configuración geometrica.

Forjado vs fundido: cual es mejor

Los cigüeñales forjados se fabrican a partir de un lingote de acero que se somete a enormes presiones y temperaturas para darle forma. Este proceso alinea la estructura granular del metal, haciendolo mucho más resistente a la fatiga y a las cargas de torsión. Son la elección para motores diesel (que generan pares altisimos) y motores deportivos.

Los cigüeñales fundidos se fabrican vertiendo hierro nodular o acero en un molde. El proceso es más barato y permite geometrias complejas con facilidad, pero el resultado es una pieza menos resistente. Para motores de uso diario con potencias moderadas, un cigüeñal fundido es perfectamente adecuado y ofrece una durabilidad excelente.

Consejo importante: Si estas reconstruyendo un motor para uso deportivo o vas a aumentar significativamente la potencia con un turbo, invierte en un cigüeñal forjado. La diferencia de coste se paga sola al evitar roturas catastróficas bajo altas cargas.

Síntomas de avería en el cigüeñal

Cuando el cigüeñal o sus cojinetes empiezan a fallar, el motor da señales bastante claras. Identificarlas a tiempo puede marcar la diferencia entre una reparación asequible y un motor destruido.

Ruido de golpeteo grave y ritmico (rod knock)

Es el síntoma más clásico y temido. Se trata de un golpeteo metálico profundo, como si alguien diese martillazos dentro del motor, que aumenta en frecuencia e intensidad con las revoluciones. Este ruido indica que los cojinetes de biela o de bancada han perdido su holgura correcta y existe juego excesivo entre las muñequillas y los casquillos. Cuando escuches este sonido, reduce la velocidad inmediatamente y lleva el coche al taller.

Vibraciones excesivas

Un cigüeñal desequilibrado o con cojinetes desgastados genera vibraciones anormales que se sienten en el volante, en el asiento y en toda la carroceria. Estas vibraciones son distintas a las producidas por soportes de motor deteriorados: tienden a ser más rápidas y a cambiar proporcionalmente con las rpm.

Caida de presión de aceite

Si el testigo de presión de aceite se enciende o la presión marcada en el manómetro es inferior a lo normal, puede deberse a que las holguras entre muñequillas y cojinetes son excesivas. El aceite escapa más rápido de lo que la bomba puede suministrarlo, provocando una caida de presión que puede agravar el desgaste rápidamente.

Juego axial excesivo

El cigüeñal tiene un juego longitudinal (axial) controlado por unos semicojinetes de empuje. Si este juego aumenta por desgaste, se nota un desplazamiento del cigüeñal hacia delante y atrás al pisar y soltar el embrague. En casos avanzados, puede generar contacto entre el cigüeñal y otras piezas del motor.

Contacto metal con metal

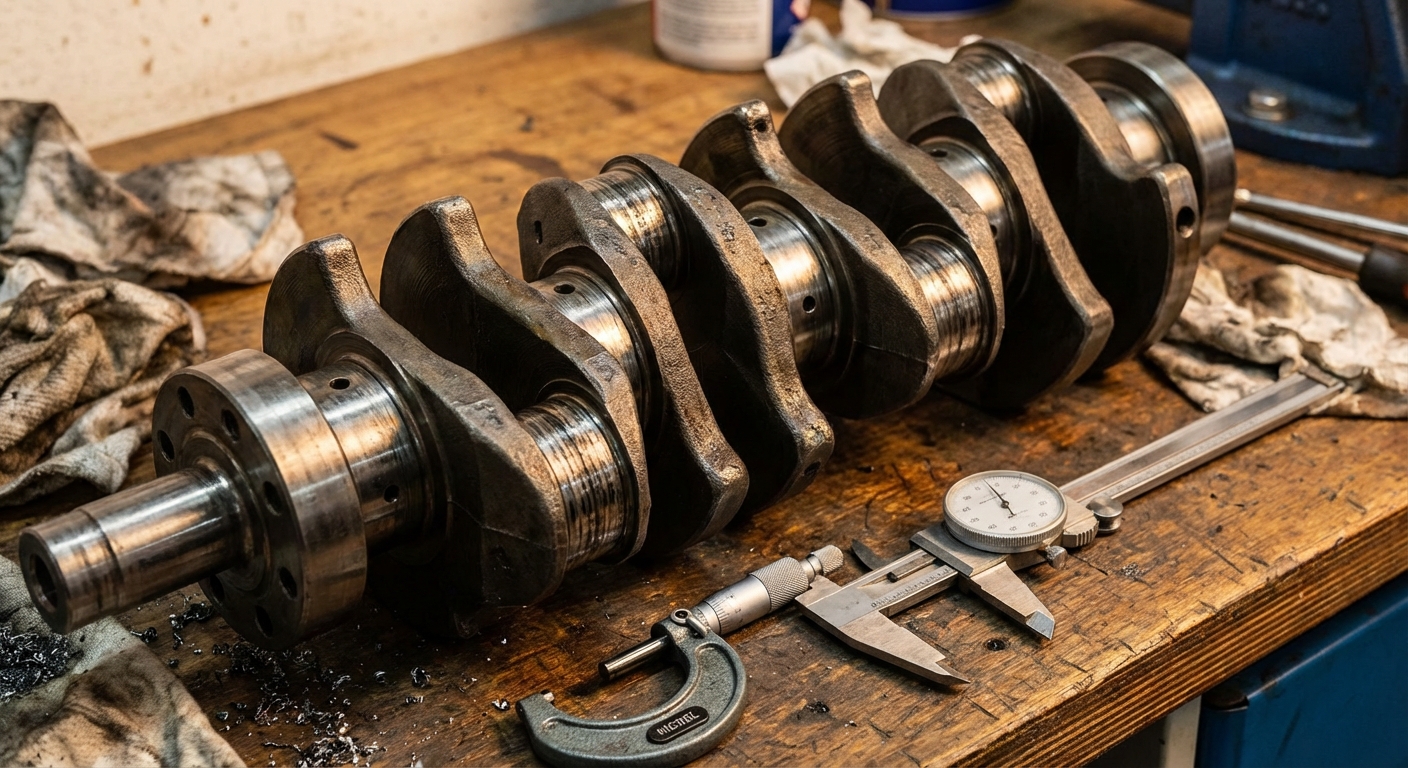

Cuando la película de aceite entre las muñequillas y los cojinetes desaparece, se produce contacto directo entre las superficies metálicas. Esto genera un desgaste acelerado, rayaduras profundas en las muñequillas y partículas metálicas que contaminan todo el sistema de lubricación, dañando otros componentes como la bomba de aceite y el turbo.

Causas de avería del cigüeñal

Entender por que falla un cigüeñal es fundamental para evitar que ocurra. Estas son las causas más frecuentes, ordenadas de mayor a menor incidencia.

Falta de aceite: la causa número uno

La mayoría de averías del cigüeñal se deben a una lubricación insuficiente. Sin una película de aceite a presión entre las muñequillas y los cojinetes, el rozamiento metálico aparece en cuestión de segundos. Una fuga de aceite no detectada, un nivel bajo no revisado o un fallo de la bomba de aceite pueden destruir los cojinetes y rayar las muñequillas en pocos kilómetros.

Aceite degradado o inadecuado

El aceite pierde sus propiedades con el tiempo y el uso. Un aceite viejo, contaminado con partículas o con la viscosidad equivocada no puede formar la película protectora necesaria. Usar un aceite demasiado fluido en un motor con holguras ya amplias agrava el problema.

Sobrecalentamiento del motor

Las temperaturas excesivas dilatan las piezas metálicas de forma desigual y degradan el aceite. Un motor que ha sufrido un sobrecalentamiento severo puede presentar deformaciones en las muñequillas o deterioro de los cojinetes, aunque los síntomas no aparezcan inmediatamente.

Desgaste natural de cojinetes

Los cojinetes de bancada y de biela están fabricados con aleaciones blandas (plomo, cobre, aluminio) disenadas para absorber impurezas y desgastarse antes que el cigüeñal. Con el tiempo, especialmente a partir de los 150.000-200.000 km, la capa antifricción se adelgaza y las holguras aumentan.

Defecto de fabricación

Aunque es poco frecuente, un cigüeñal puede presentar microfisuras internas, tratamientos térmicos deficientes o errores de mecanizado desde fabrica. Estos defectos suelen manifestarse en los primeros miles de kilómetros y normalmente están cubiertos por la garantía del fabricante.

Sobrerevolución (overrev)

Llevar el motor por encima de su régimen máximo de revoluciones, ya sea por un fallo al cambiar de marcha o por una reducción brusca inadecuada, somete al cigüeñal a fuerzas de inercia para las que no fue diseñado. Esto puede provocar la rotura de cojinetes, la deformación de bielas o incluso la fractura del propio cigüeñal.

Precio de reparación del cigüeñal

La reparación del cigüeñal es una de las intervenciones más costosas en un motor, principalmente porque requiere desmontar prácticamente todo el propulsor. Estos son los costes orientativos en talleres de España.

Es importante tener en cuenta que el coste de la mano de obra representa una parte muy significativa de la factura. Extraer el cigüeñal implica, en la mayoría de los casos, sacar el motor del vehículo, desmontar la culata, los pistones y las bielas. Este proceso puede suponer entre 8 y 15 horas de trabajo en taller.

En muchos casos, cuando el motor tiene un kilometraje alto y la avería es grave, resulta más económico instalar un motor de desguace con garantía que reconstruir el motor original pieza a pieza.

Mantenimiento preventivo del cigüeñal

La buena noticia es que el cigüeñal es una pieza diseñada para durar toda la vida útil del motor. Seguir unas pautas básicas de mantenimiento puede evitar que jamás tengas un problema con el.

Respetar los intervalos de cambio de aceite

Esta es la regla de oro. Cambia el aceite y el filtro según las indicaciones del fabricante (normalmente cada 15.000-20.000 km o una vez al año). Si conduces en condiciones severas (ciudad, trayectos cortos, clima extremo), reduce el intervalo un 20-30%.

Usar la viscosidad de aceite recomendada

Cada motor está diseñado para trabajar con un rango de viscosidad específico (por ejemplo, 5W-30 o 0W-20). Usar un aceite demasiado fluido o demasiado espeso puede comprometer la lubricación de los cojinetes del cigüeñal. Consulta siempre el manual del propietario.

No forzar el motor en frío

Cuando arrancas el motor en frío, el aceite esta espeso y tarda unos segundos en llegar a todas las superficies de fricción. Durante los primeros dos o tres minutos, evita revolucionar el motor por encima de 3.000 rpm y conduce con suavidad hasta que la temperatura del refrigerante alcance su valor normal.

Atender ruidos sospechosos de inmediato

Si detectas un ruido metálico inusual procedente de la zona inferior del motor, no lo ignores. Un diagnóstico temprañocuando los cojinetes empiezan a dar juego puede resolverse con un cambio de casquillos relativamente económico. Ignorar el problema durante semanas puede derivar en un cigüeñal dañado que necesite rectificado o sustitución.

Revisar el nivel de aceite periódicamente

Acostumbrate a comprobar el nivel de aceite con la varilla al menos una vez al mes o antes de un viaje largo. Muchos motores modernos consumen algo de aceite de forma normal (hasta 0.5 litros cada 1.000 km según algunos fabricantes), y circular con el nivel bajo es una de las formas más rápidas de destrozar los cojinetes.

Vigilar la presión de aceite

Si tu coche dispone de indicador de presión de aceite o si el testigo se enciende de forma intermitente, no sigas conduciendo. Detente en un lugar seguro, apaga el motor y comprueba el nivel de aceite. Si el nivel es correcto pero el testigo sigue encendido, llama a la grúa. Circular sin presión de aceite puede destruir el cigüeñal en cuestión de minutos.

El cigüeñal es el corazón rotativo del motor, la pieza que convierte miles de pequeñas explosiones por minuto en el movimiento continuo que mueve tu coche. Cuidar su lubricación es, en esencia, cuidar la vida del motor entero.
