Cilindro del motor: que es, tipos de camisas, rectificado y precio

Qué es el cilindro del motor

El cilindro es la cavidad interna del bloque motor donde se desplaza el pistón de forma alternativa (arriba y abajo) para convertir la energía de la combustión en movimiento mecánico. Es, literalmente, el corazón del motor de combustión interna: sin cilindros no hay combustión, y sin combustión no hay movimiento.

Cada cilindro es un tubo de sección circular perfecta, mecanizado con una precisión extrema (tolerancias de centesimas de milímetro), cuya superficie interna debe ser lo suficientemente lisa para permitir el deslizamiento del pistón, pero con la textura justa para retener una fina película de aceite lubricante.

El número de cilindros de un motor define en gran medida su carácter y prestaciones:

Configuración	Cilindros	Uso habitual	Ejemplos
Monocilindrico	1	Motos, motores industriales	Honda CRF, grupos electrogenos
Bicilindrico	2	Motos, coches pequeños	Fiat TwinAir, Harley-Davidson
Tres en línea	3	Coches urbanos	Ford EcoBoost 1.0, BMW i8
Cuatro en línea	4	La mayoría de coches	Prácticamente todos los segmentos
Cinco en línea	5	Coches deportivos	Audi RS3, Volvo T5
Seis en línea	6	Coches premium/deportivos	BMW Serie 3, Toyota Supra
V6	6	Berlinas grandes, SUV	Mercedes, Alfa Romeo
V8	8	Deportivos, grandes SUV	Mustang, AMG, Corvette
V12	12	Superdeportivos, lujo	Ferrari, Lamborghini, Rolls-Royce

La cilindrada total del motor es la suma del volumen de todos sus cilindros, medida en centímetros cubicos (cc) o litros. Un motor “2.0” tiene una cilindrada total de 2.000 cc repartida entre sus cilindros.

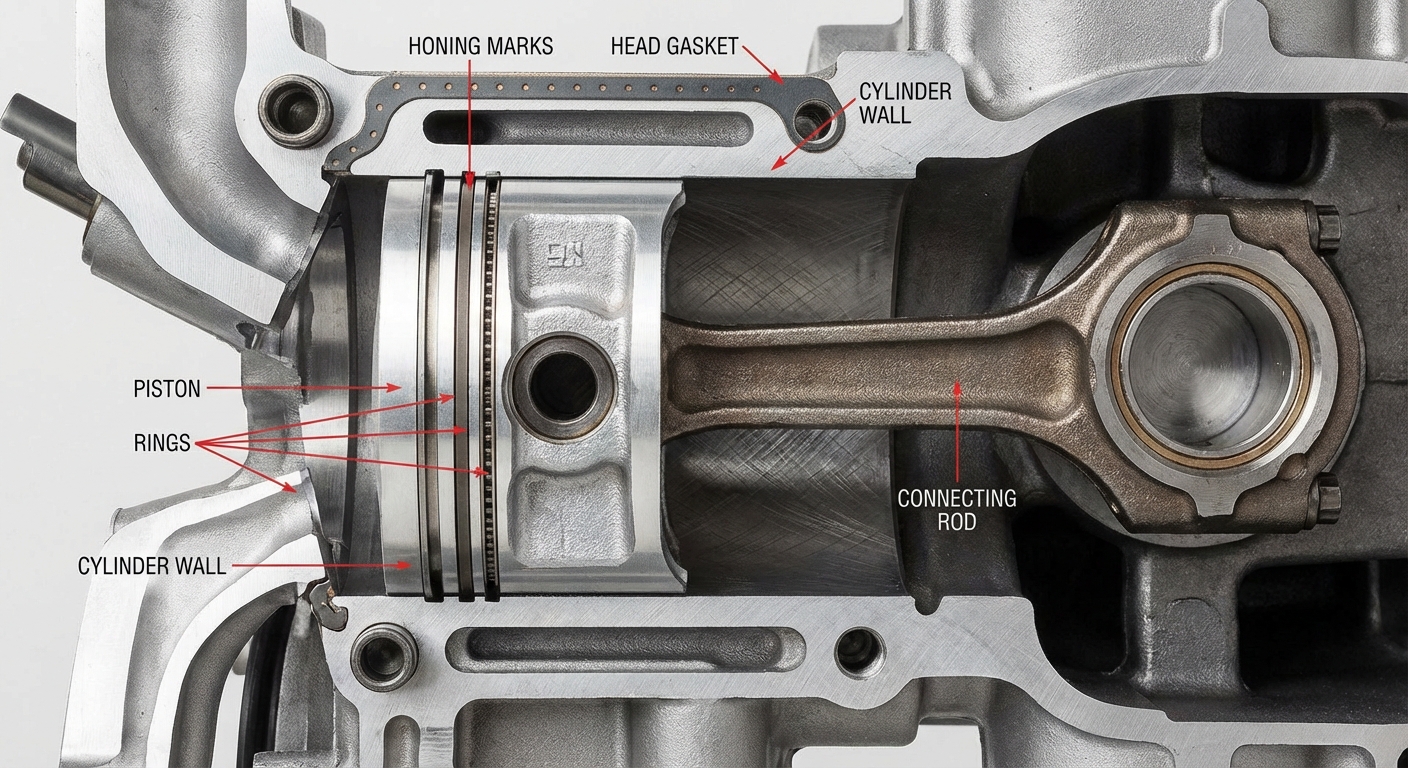

Anatomia del cilindro

Para entender bien el cilindro, es necesario conocer las partes que lo componen y rodean:

Diámetro interior (calibre o bore)

Es la medida del diámetro interno del cilindro, expresada en milímetros. Los motores de coche actuales tienen diámetros típicos entre 70 y 100 mm. Un diámetro mayor permite válvulas más grandes y mejor respiración, mientras que un diámetro menor favorece la velocidad de giro.

Carrera (stroke)

Es la distancia que recorre el pistón desde el punto muerto superior (PMS) hasta el punto muerto inferior (PMI). La relación entre diámetro y carrera define el carácter del motor:

• Motor supercuadrado (diámetro > carrera): Favorece altas RPM. Típico de motores deportivos.
• Motor cuadrado (diámetro = carrera): Equilibrio entre potencia y par.
• Motor alargado (carrera > diámetro): Favorece el par motor a bajas RPM. Típico de motores diesel y económicos.

Superficie de deslizamiento (espejo del cilindro)

La superficie interna del cilindro por donde se desplaza el pistón se conoce como espejo del cilindro. Esta superficie recibe un acabado especial llamado bruñido (o honado) que consiste en un patrón de líneas cruzadas en forma de X. Este patrón cumple una función crítica: retener una fina película de aceite que lubrica los segmentos del pistón y evita el contacto metal contra metal.

Cámara de combustión

La parte superior del cilindro, delimitada por la culata y la cara del pistón en el punto muerto superior, forma la cámara de combustión. Aquí se produce la explosión de la mezcla aire-combustible que empuja el pistón hacia abajo.

Materiales de los cilindros

La elección del material del cilindro es crítica porque debe cumplir exigencias contradictorias: resistir altas temperaturas y presiones, ofrecer mínima fricción, disipar bien el calor y ser duradero.

Fundición de hierro gris

Es el material clásico y todavía muy utilizado. La fundición gris contiene grafito laminar en su estructura que actua como lubricante natural y absorbe las vibraciones. Sus ventajas son la alta resistencia al desgaste, la excelente capacidad de retención de aceite y un coste bajo. Su principal inconveniente es el peso elevado.

Aluminio con recubrimiento

Los bloques de aluminio son mucho más ligeros que los de fundición, pero el aluminio puro es demasiado blando para usarse directamente como superficie de deslizamiento. Por eso se utilizan diversas soluciones:

• Nikasil: Recubrimiento electrolitico de niquel-silicio aplicado directamente en el cilindro de aluminio. Ofrece una dureza excepcional y muy baja fricción. Fue popularizado por Porsche y BMW, aunque tuvo problemas de corrosión con combustibles con alto contenido de azufre en los años 90.

• Alusil (aluminio-silicio hipereutectico): Aleación de aluminio con alto porcentaje de silicio (17-25%). Los cristales de silicio quedan expuestos en la superficie tras un tratamiento químico, creando una capa natural extremadamente dura. Utilizado por Mercedes, Audi y BMW.

• Plasma spray (recubrimiento por plasma): Se proyecta un recubrimiento de acero o cerámica sobre el cilindro de aluminio mediante un arco de plasma a miles de grados. Es una tecnología avanzada utilizada por fabricantes como Nissan (con su tecnología PTCS) y BMW.

Acero (camisas)

Cuando el bloque es de aluminio pero no lleva recubrimiento especial, se insertan camisas de acero o fundición dentro de los alojamientos de los cilindros. Esta es la solución más utilizada a nivel mundial por su combinación de rendimiento, coste y facilidad de reparación.

Material	Peso	Dureza	Coste	Reparabilidad	Uso típico
Fundición gris	Alto	Alta	Bajo	Excelente (rectificable)	Motores económicos, diesel
Aluminio + Nikasil	Bajo	Muy alta	Alto	Difícil (rerrecubrimiento)	Premium, deportivos
Aluminio + Alusil	Bajo	Alta	Alto	Difícil	Premium aleman
Aluminio + camisa	Medio	Alta	Medio	Buena (camisas sustituibles)	Uso general
Plasma spray	Bajo	Muy alta	Muy alto	Muy difícil	Alta competición, premium

Tipos de camisas: secas y húmedas

Las camisas de cilindro son cilindros postizos que se insertan en el bloque motor. Existen dos tipos fundamentales con diferencias importantes en su diseño, montaje y mantenimiento.

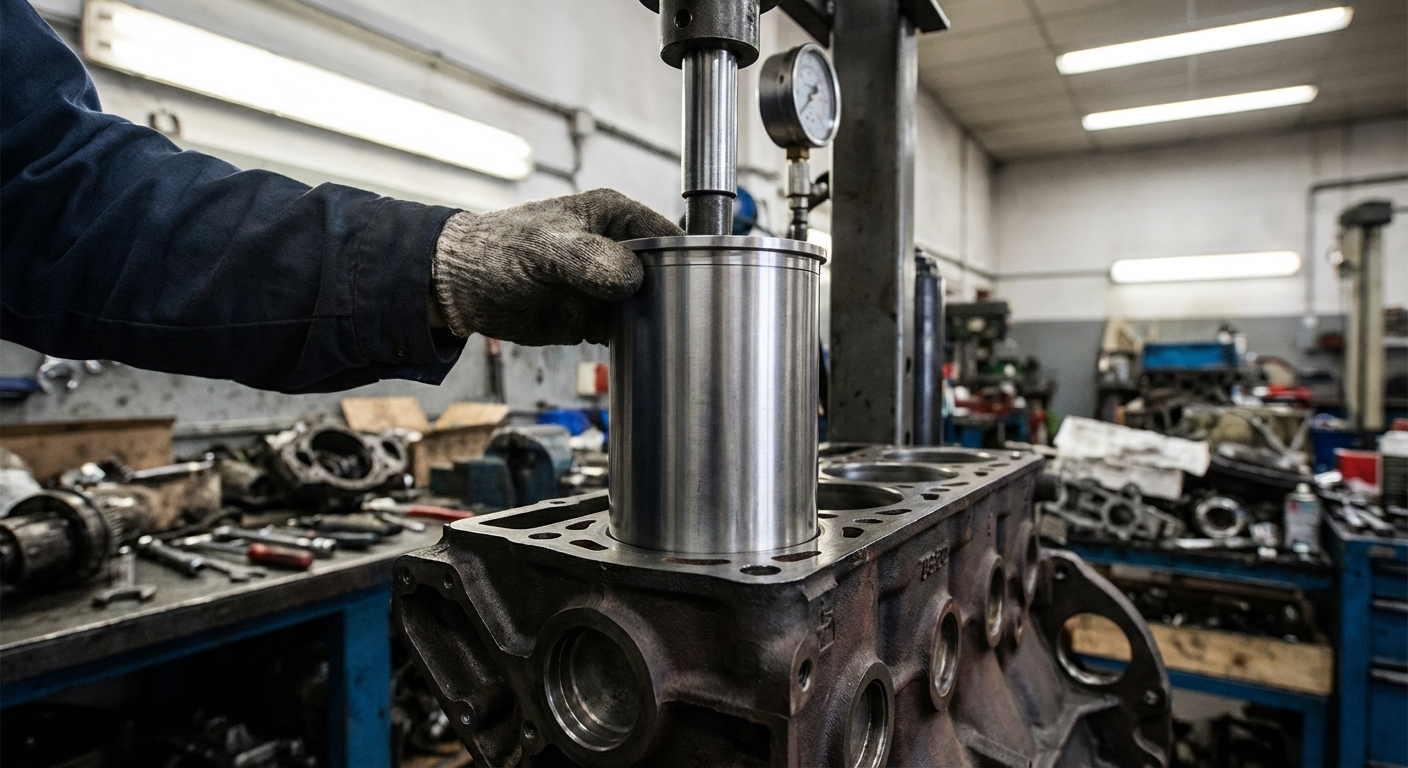

Camisas secas

La camisa seca es un cilindro de paredes relativamente finas (entre 1,5 y 3 mm de espesor) que se instala a presión (interferencia mecánica) dentro del alojamiento del bloque motor. La cara exterior de la camisa queda en contacto intimo con el material del bloque, sin contacto directo con el líquido refrigerante.

Ventajas de las camisas secas:

• Mayor rigidez del bloque al estar completamente soportada
• No hay riesgo de fugas de refrigerante al carter
• Permiten diseños de bloque más compactos
• Menor posibilidad de cavitación

Inconvenientes de las camisas secas:

• La disipación del calor depende del contacto camisa-bloque, que puede deteriorarse
• Su sustitución es más complicada (hay que mecanizar el alojamiento)
• No se pueden sustituir de forma independiente con facilidad

Camisas húmedas

La camisa húmeda tiene un espesor mayor (entre 4 y 8 mm) y su cara exterior esta en contacto directo con el líquido refrigerante del circuito de refrigeración. Solo se apoya en el bloque por la zona superior (reborde o pestana) y la zona inferior, dejando el centro bañado por el refrigerante.

Ventajas de las camisas húmedas:

• Excelente disipación del calor (contacto directo con el refrigerante)
• Fácil sustitución sin necesidad de mecanizar el bloque
• Ideales para motores grandes y de servicio pesado
• Permiten reparaciones más económicas

Inconvenientes de las camisas húmedas:

• Requieren juntas toricas (O-rings) para sellar el refrigerante y evitar fugas al carter
• Mayor riesgo de cavitación (erosión causada por burbujas de vapor del refrigerante colapsando contra la camisa)
• El bloque motor es menos rígido al tener más cavidades

Característica	Camisa seca	Camisa húmeda
Espesor típico	1,5 – 3 mm	4 – 8 mm
Contacto con refrigerante	No (indirecto a través del bloque)	Si (directo)
Sellado	Interferencia mecánica	Juntas toricas
Facilidad de sustitución	Baja	Alta
Refrigeración	Buena	Muy buena
Riesgo de cavitación	Bajo	Medio-alto
Uso típico	Coches, motos	Camiones, motores industriales, diesel pesados

Dato importante: La cavitación es un problema serio en las camisas húmedas de motores diesel pesados. Las vibraciones del pistón provocan que se formen y colapsen microburbujas de vapor en el refrigerante, erosionando la pared exterior de la camisa hasta perforarla. Por eso los motores diesel grandes requieren refrigerante con aditivos anticavitación específicos.

Desgaste del cilindro

Con el uso, todos los cilindros experimentan desgaste. La superficie interna se va erosionando de forma progresiva por la fricción de los segmentos del pistón, la acción de los gases de combustión y las impurezas del aceite. Comprender los patrones de desgaste es fundamental para diagnosticar el estado del motor.

Tipos de desgaste

Desgaste ovalado (ovalización)

El cilindro pierde su sección circular perfecta y adopta una forma ligeramente ovalada. Esto ocurre porque el empuje lateral del pistón (la fuerza con la que el pistón presiona contra la pared del cilindro al transmitir la fuerza al cigueñal) es mayor en la dirección perpendicular al cigueñal. La ovalización máxima tolerada suele estar entre 0,03 y 0,05 mm. Si supera ese valor, el motor pierde compresión y consume aceite.

Desgaste cónico (conicidad)

El desgaste es mayor en la zona superior del cilindro (cerca del punto muerto superior) que en la inferior. Esto se debe a que en la zona superior se alcanzan las máximas temperaturas y presiones de combustión, la película de aceite es más fina (el aceite se quema) y los gases ácidos de la combustión corroen directamente la pared. El resultado es que el cilindro adquiere una forma de cono invertido: más ancho arriba que abajo.

Desgaste escalonado

En la zona superior del cilindro, justo donde se detiene el primer segmento del pistón en el punto muerto superior, se forma un escalon o reborde de desgaste. Este escalon marca la diferencia entre la zona pulida por los segmentos y la zona superior que no tiene contacto con ellos.

Síntomas de cilindros desgastados

• Consumo excesivo de aceite (el aceite pasa entre el pistón y el cilindro hacia la cámara de combustión)
• Humo azulado por el escape (aceite quemandose)
• Pérdida de compresión (detectable con un compresimetro)
• Ruido de pistón (golpeteo metálico en frío que desaparece al calentar)
• Mayor consumo de combustible y pérdida de potencia
• Dificultad para pasar la ITV por emisiones elevadas

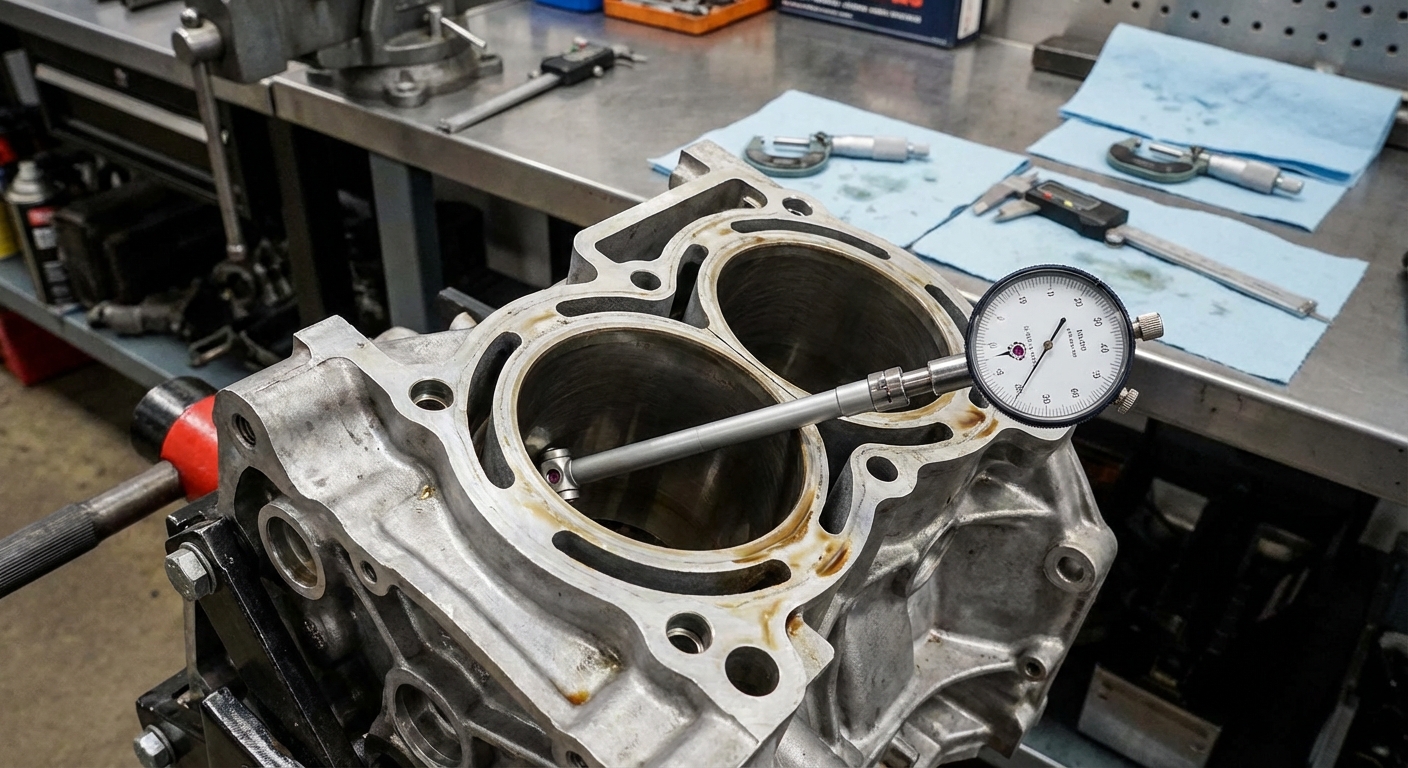

Medición del cilindro con alexometro

El alexometro (también llamado comparador de interiores, bore gauge o subito) es el instrumento de precisión utilizado para medir el diámetro interior de los cilindros y determinar su desgaste. Es una herramienta imprescindible en cualquier taller de rectificación de motores.

Cómo funciona el alexometro

El alexometro consiste en un vastago con un reloj comparador en la parte superior y una punta de medición expansible en la parte inferior. La punta se introduce en el cilindro y, al expandirse contra las paredes, el reloj comparador muestra las variaciones de diámetro con una precisión de 0,01 mm (una centesima de milímetro).

Procedimiento de medición

Para evaluar correctamente el desgaste de un cilindro, se toman medidas en tres alturas y dos direcciones:

Tres alturas:

1. Zona superior (a unos 15-20 mm del borde del cilindro): Zona de máximo desgaste.
2. Zona media (mitad de la carrera del pistón): Zona de desgaste intermedio.
3. Zona inferior (a unos 15-20 mm del fondo del cilindro): Zona de mínimo desgaste.

Dos direcciones:

1. Paralela al cigueñal (dirección longitudinal del motor).
2. Perpendicular al cigueñal (dirección transversal del motor).

Punto de medición	Paralelo al cigueñal	Perpendicular al cigueñal	Diferencia (ovalización)
Zona superior	Ejemplo: 82,04 mm	Ejemplo: 82,07 mm	0,03 mm
Zona media	Ejemplo: 82,02 mm	Ejemplo: 82,04 mm	0,02 mm
Zona inferior	Ejemplo: 82,00 mm	Ejemplo: 82,01 mm	0,01 mm
Conicidad	0,04 mm	0,06 mm	—

La ovalización es la diferencia entre las medidas en las dos direcciones para una misma altura. La conicidad es la diferencia entre las medidas de la zona superior y la inferior en una misma dirección.

Limites de desgaste

Parámetro	Límite máximo típico	Acción recomendada
Ovalización	0,03 – 0,05 mm	Rectificado
Conicidad	0,03 – 0,05 mm	Rectificado
Desgaste total del diámetro	0,10 – 0,15 mm sobre medida original	Rectificado + pistón sobremedida
Rayaduras profundas	Visibles a simple vista	Rectificado o encamisado

Si los valores están dentro de tolerancia, bastara con bruñir los cilindros y montar segmentos nuevos. Si superan los límites, será necesario un rectificado completo.

Rectificado de cilindros

El rectificado es el proceso de mecanizar la superficie interna del cilindro para restaurar su geometría circular perfecta, eliminando el desgaste ovalado, la conicidad y las marcas superficiales. Es la operación principal de una rectificación de motor y se realiza en talleres especializados con maquinaria de precisión.

Proceso de rectificado

Paso 1: Desmontaje del motor. Se extraen los pistones, las bielas, el cigueñal y se limpia completamente el bloque motor.

Paso 2: Medición previa. Se miden todos los cilindros con el alexometro para determinar el desgaste exacto y calcular la sobremedida necesaria.

Paso 3: Mandrinado. Se monta el bloque en la mandrinadora (máquina de precisión para cilindros) y se mecaniza el interior de cada cilindro, eliminando unas centesimas de milímetro de material hasta conseguir un diámetro uniforme. Las sobremedidas estándar son:

Sobremedida	Aumento del diámetro	Cuando se aplica
Primera sobremedida	+0,25 mm	Desgaste leve-moderado
Segunda sobremedida	+0,50 mm	Desgaste moderado
Tercera sobremedida	+0,75 mm	Desgaste importante
Cuarta sobremedida	+1,00 mm	Desgaste máximo o segundo rectificado

Paso 4: Bruñido (honado). Tras el mandrinado, se realiza el bruñido con piedras abrasivas que crean el patrón cruzado (cross-hatch) en la superficie del cilindro. El ángulo de las rayas cruzadas suele ser de 45 a 60 grados entre si. Este patrón es fundamental para retener aceite y facilitar el asentamiento de los nuevos segmentos.

Paso 5: Medición final. Se vuelven a medir los cilindros para confirmar que el diámetro final es correcto y uniforme, dentro de tolerancias de centesimas de milímetro.

Paso 6: Limpieza exhaustiva. El bloque se limpia a fondo para eliminar cualquier residuo de mecanizado. Es crítico que no quede ni una partícula abrasiva en los cilindros, ya que dañaria inmediatamente los pistones y segmentos nuevos.

Importante: Al rectificar un cilindro a una sobremedida mayor, es obligatorio montar pistones de la sobremedida correspondiente. Los pistones originales ya no encajaran porque el cilindro ha aumentado de diámetro.

Encamisado: la alternativa al rectificado

Cuando el cilindro está demasiado desgastado para admitir otra sobremedida (o cuando el bloque es de aluminio con recubrimiento especial), la alternativa es el encamisado: se mecaniza el cilindro a un diámetro mayor y se inserta una camisa nueva de fundición o acero, que luego se rectifica a la medida original del pistón. Esto permite reutilizar pistones de medida estándar y devolver el motor a sus especificaciones originales.

Precio del rectificado de cilindros

Concepto	Precio orientativo
Rectificado por cilindro (gasolina)	40 – 80€
Rectificado por cilindro (diesel)	60 – 120€
Bruñido por cilindro	15 – 30€
Encamisado por cilindro	80 – 180€
Pistones de sobremedida (juego 4 cil.)	100 – 400€
Segmentos nuevos (juego 4 cil.)	40 – 150€
Desmontaje y montaje del motor	500 – 1.500€
Total rectificación motor 4 cilindros	1.000 – 3.000€

El coste total de una rectificación de motor es considerable porque implica el desmontaje completo del motor, el transporte al taller de rectificación, los recambios (pistones, segmentos, juntas, tornilleria) y el montaje posterior. Sin embargo, es significativamente más económico que comprar un motor nuevo o de segunda mano, que puede costar entre 2.000 y 8.000 euros según el vehículo.

Cuidados para prolongar la vida de los cilindros

• Cambia el aceite con la frecuencia recomendada por el fabricante. El aceite degradado pierde sus propiedades lubricantes y acelera el desgaste.
• Usa el aceite de la viscosidad correcta para tu motor. Un aceite demasiado fino no protege suficiente; uno demasiado espeso dificulta la lubricación en frío.
• Cambia el filtro de aceite en cada cambio de aceite. Un filtro saturado deja pasar partículas abrasivas.
• Cambia el filtro de aire regularmente. Las partículas de polvo y arena que entran al motor son extremadamente abrasivas y rayan los cilindros.
• Deja calentar el motor unos segundos antes de exigirle esfuerzo. En frío, las holguras son mayores y la lubricación no es óptima.
• Evita revolucionar el motor en frío. Los primeros minutos son los más críticos para el desgaste de los cilindros.
• Usa combustible de calidad que no deje residuos excesivos de combustión.
• No ignores un consumo de aceite creciente. Es el primer aviso de que los cilindros o los segmentos están desgastandose.

Los cilindros son el alma del motor. Su estado de conservación determina directamente la compresión, la potencia, el consumo de aceite y las emisiones del vehículo. Una medición periódica con alexometro (por ejemplo, al llegar a los 200.000 km) permite anticipar problemas y planificar una rectificación antes de que el desgaste cause daños mayores en otros componentes.
