Qué es el sistema common rail
El common rail (en español, “conducto común” o “rampa común”) es el sistema de inyección de combustible que utilizan prácticamente todos los motores diesel modernos desde finales de los años 90. Su nombre hace referencia a su característica principal: un conducto de alta presión compartido (el rail) que almacena gasóleo presurizado y alimenta simultaneamente a todos los inyectores del motor.
Este sistema represento una autentica revolución en la tecnología diesel. Antes del common rail, los motores diesel utilizaban bombas inyectoras mecánicas o electro-mecánicas (en línea o rotativas) que se encargaban tanto de generar la presión como de distribuir y dosificar el combustible. Esto limitaba enormemente la precisión del control de la inyección.
Con el common rail, la generación de presión y la inyección se separan en dos funciones independientes: la bomba de alta presión solo se encarga de mantener el rail a la presión adecuada, y los inyectores electrónicos se abren y cierran de forma totalmente independiente bajo el control de la centralita electrónica (ECU). Esta separación permitio un salto cuantitativo en rendimiento, consumo, emisiones y refinamiento del motor diesel.
El primer sistema common rail de producción masiva fue desarrollado por Fiat en colaboración con Magneti Marelli y Bosch, y se estreno en el Alfa Romeo 156 2.4 JTD y el Mercedes-Benz C 220 CDI en 1997. Desde entonces, todos los fabricantes han adoptado esta tecnología.

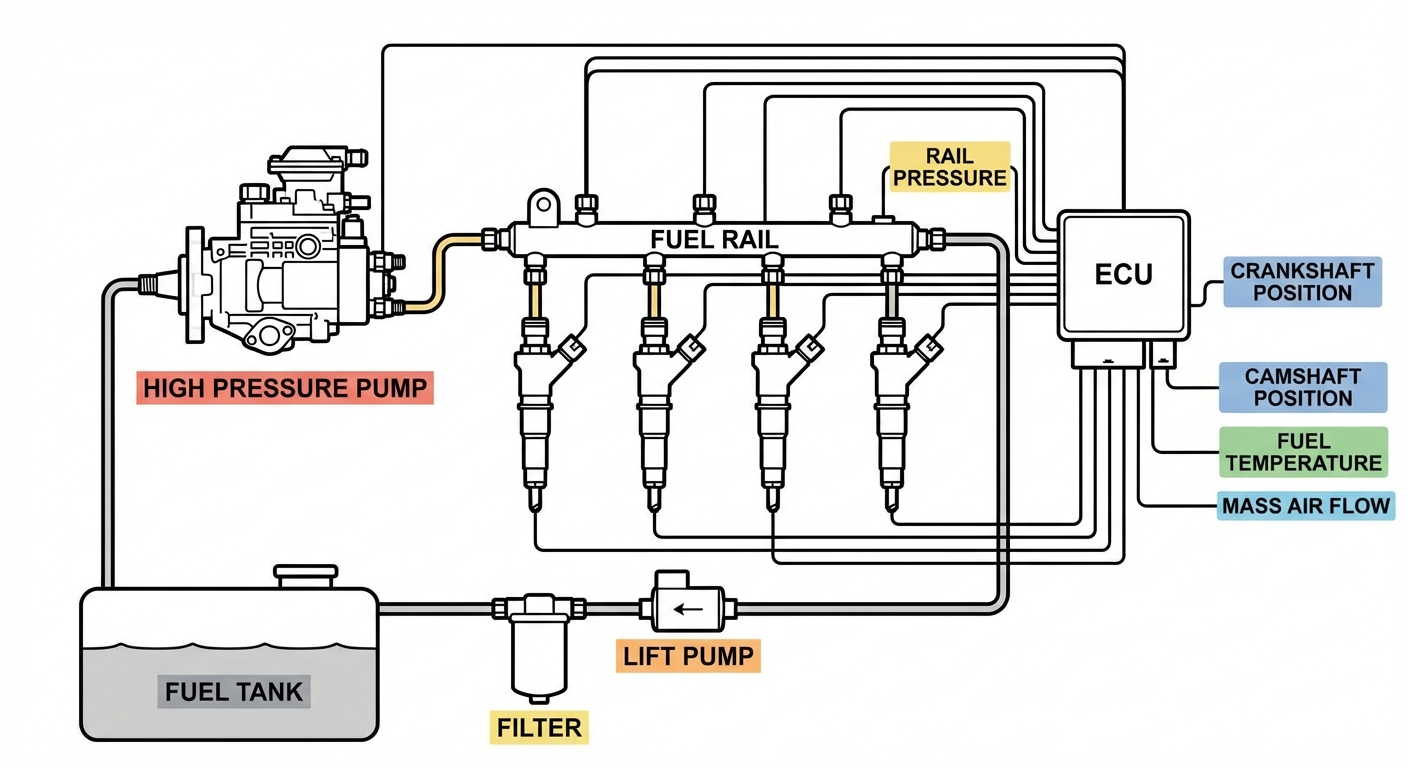

Cómo funciona el sistema common rail
El principio de funcionamiento del common rail se puede resumir en cuatro fases:
1. Alimentación de baja presión
Una bomba de transferencia (eléctrica, situada en el depósito o cerca de el, o mecánica, integrada en la bomba de alta presión) aspira gasóleo del depósito y lo envia a través del filtro de combustible hacia la bomba de alta presión. La presión en esta fase es baja, normalmente entre 3 y 6 bares.
El filtro de combustible es crítico en este sistema: debe retener partículas de hasta 3-5 micras y separar el agua del gasóleo. Un filtro sucio o saturado compromete todo el circuito de alta presión.
2. Generación de alta presión
La bomba de alta presión recibe el gasóleo filtrado y lo comprime hasta presiones de entre 1.600 y 2.500 bares (dependiendo de la generación del sistema y la demanda del motor). Esta bomba, accionada mecánicamente por el motor a través de la distribución o un engranaje dedicado, envia el combustible presurizado al rail.
La presión no es constante: la centralita la regula continuamente según las condiciones de funcionamiento (ralenti, carga parcial, plena carga, arranque, etc.) mediante una válvula reguladora de presión (en el rail) o una válvula dosificadora (en la entrada de la bomba), o ambas.
3. Almacenamiento en el rail
El rail (rampa común) es un tubo de acero de alta resistencia que actua como acumulador de presión. Su función es doble:
- Almacenar gasóleo a alta presión, proporcionando una reserva que amortigua las pulsaciones de la bomba
- Distribuir el combustible de forma uniforme a todos los inyectores conectados a el
El rail tiene un volumen interno relativamente pequeño (entre 20 y 40 cm3 típicamente), pero suficiente para mantener una presión estable y constante incluso cuando varios inyectores se abren simultaneamente.
4. Inyección electrónica
Los inyectores están conectados al rail mediante tubos de alta presión individuales. Cada inyector recibe gasóleo a la presión del rail de forma permanente, pero solo lo inyecta en la cámara de combustión cuando la centralita le envia una señal eléctrica.
La centralita controla con precisión microscópica:
- Cuando se abre el inyector (momento de la inyección, medido en grados de giro del cigueñal)
- Cuanto tiempo permanece abierto (duración de la inyección, medida en microsegundos)
- Cuantas veces se abre en cada ciclo de combustión (inyecciones multiples: piloto, pre, principal, post)
Esta capacidad de realizar multiples inyecciones por ciclo es una de las claves del éxito del common rail, como veremos más adelante.
Componentes del sistema common rail
El sistema common rail está formado por varios componentes que trabajan coordinadamente:
Circuito de baja presión
| Componente | Función |
|---|---|
| Depósito de combustible | Almacena el gasóleo |
| Bomba de transferencia | Aspira gasóleo del depósito y lo envia a la bomba de alta presión (3-6 bar) |
| Filtro de combustible | Elimina partículas (hasta 3-5 micras) y agua del gasóleo |
| Calentador de gasóleo | Calienta el combustible en invierno para evitar que la parafina obstruya el filtro (en climas fríos) |
| Tubos de baja presión | Conducen el gasóleo entre los componentes |
| Circuito de retorno | Devuelve al depósito el gasóleo sobrante de inyectores y bomba |
Circuito de alta presión
| Componente | Función |
|---|---|
| Bomba de alta presión | Comprime el gasóleo hasta 1.600-2.500 bar |
| Tubos de alta presión (bomba-rail) | Conducen el gasóleo a alta presión desde la bomba al rail |
| Rail (rampa común) | Almacena y distribuye gasóleo a alta presión a todos los inyectores |
| Sensor de presión del rail | Mide la presión real del combustible en el rail y envia la señal a la centralita |
| Válvula reguladora de presión | Regula la presión en el rail liberando exceso de combustible al retorno (en rail) |
| Válvula dosificadora (metering unit) | Regula la cantidad de combustible que entra en la bomba de alta presión (en bomba) |
| Tubos de alta presión (rail-inyectores) | Conducen el gasóleo del rail a cada inyector individual |
| Inyectores | Pulverizan el gasóleo en la cámara de combustión |
Centralita y sensores
| Componente | Función |
|---|---|
| Centralita electrónica (ECU) | Cerebro del sistema. Procesa las señales de todos los sensores y controla inyectores, presión del rail y demás actuadores |
| Sensor de presión del rail | Mide la presión real del combustible para que la centralita ajuste la bomba |
| Sensor de temperatura del combustible | Mide la temperatura del gasóleo para compensar la densidad del combustible |
| Sensor del árbol de levas | Indica la posición de los cilindros para sincronizar la inyección |
| Sensor del cigueñal | Mide las RPM y la posición angular exacta del motor |
| Sensor de presión de admisión (MAP) | Mide la presión del aire de admisión (relacionada con la carga del motor y el turbo) |
| Caudalimetro (MAF) | Mide el flujo de aire que entra al motor |
| Sensor de temperatura del aire de admisión | Compensa la densidad del aire según su temperatura |
| Pedal del acelerador (sensor de posición) | Traduce la intención del conductor en una señal eléctrica para la centralita |
Tipos de inyectores common rail
Los inyectores son uno de los componentes más sofisticados del sistema. Existen dos tipos principales:
Inyectores electromagnéticos (solenoide)
Son los más extendidos y los primeros que se utilizaron en common rail. Un electroiman (solenoide) abre una válvula de control que permite que la presión del rail actue sobre la aguja del inyector para abrirla.
Características:
- Tiempo de respuesta: ~0,3-0,5 milisegundos
- Permiten hasta 5 inyecciones por ciclo
- Presión máxima de trabajo: ~1.800-2.000 bar
- Fabricantes principales: Bosch, Delphi, Denso
- Son más robustos y económicos que los piezoelectricos
Inyectores piezoelectricos
Utilizan un actuador piezoelectrico (un cristal que se deforma al aplicarle corriente eléctrica) en lugar de un solenoide. La deformación del cristal es mucho más rápida que el movimiento de un electroiman.
Características:
- Tiempo de respuesta: ~0,1-0,2 milisegundos (3 veces más rápidos)
- Permiten hasta 9 inyecciones por ciclo
- Presión máxima de trabajo: ~2.000-2.500 bar
- Fabricantes principales: Bosch, Siemens/Continental, Denso
- Mucho más precisos pero también más caros y delicados
Comparativa
| Aspecto | Electromagnético | Piezoelectrico |
|---|---|---|
| Tiempo de respuesta | 0,3-0,5 ms | 0,1-0,2 ms |
| Inyecciones por ciclo | Hasta 5 | Hasta 9 |
| Precisión de dosificación | Alta | Muy alta |
| Presión máxima | ~2.000 bar | ~2.500 bar |
| Precio unitario | 150 - 350€ | 250 - 600€ |
| Reparabilidad | Buena | Limitada |
| Fiabilidad | Alta | Alta (sensible a calidad gasóleo) |
Inyecciones multiples: la clave del common rail
Una de las mayores ventajas del common rail es la capacidad de realizar varias inyecciones de combustible en cada ciclo de combustión, en lugar de una sola inyección como hacian los sistemas anteriores. Cada tipo de inyección cumple una función específica:
Inyección piloto (pilot injectión)
Es una pequeña cantidad de gasóleo inyectada antes de la inyección principal (típicamente 1-4 mg, unos 10-20° antes del PMS). Su función es:
- Elevar gradualmente la presión y temperatura en la cámara de combustión
- Preparar las condiciones para una combustión principal más suave
- Reducir drasticamente el ruido diesel (el típico “traqueteo” o “claqueteo”)
- Reducir las emisiones de NOx
La inyección piloto es la principal responsable de que los diesel common rail sean mucho más silenciosos que los diesel de inyección mecánica.
Preinyección (pre-injectión)
Similar a la piloto pero inyectada más cerca de la inyección principal. Puede haber una o dos preinyecciones. Contribuyen a suavizar aun más la combustión y reducir emisiones.
Inyección principal (main injectión)
Es la inyección que genera la mayor parte de la potencia. Inyecta la cantidad principal de combustible en el momento óptimo. La centralita ajusta continuamente el momento y la duración según la demanda del conductor, la carga del motor, las RPM, la temperatura y otros parámetros.
Inyección posterior cercana (close post-injectión)
Inyectada poco después de la principal. Su función es completar la combustión del gasóleo remanente en la cámara, reduciendo las emisiones de partículas y hollin. Contribuye a quemar las partículas que se forman en la última fase de la combustión principal.
Inyección posterior lejana (late post-injectión)
Inyectada mucho después de la principal, cuando la combustión ya ha terminado. El gasóleo no se quema en la cámara sino que sale como vapor con los gases de escape. Su función es:
- Elevar la temperatura de los gases de escape para la regeneración del filtro de partículas (DPF). El gasóleo sin quemar llega al catalizador de oxidación, se inflama alli y eleva la temperatura hasta los 600-650°C necesarios para quemar el hollin acumulado en el DPF.
Ventajas del common rail sobre la inyección diesel anterior
El common rail supuso un salto cualitativo enorme respecto a los sistemas de inyección diesel con bomba rotativa o en línea:
Reducción del ruido
Gracias a las inyecciones piloto, los motores diesel common rail son entre un 30% y un 50% más silenciosos que los diesel de inyección mecánica equivalentes. Esto permitio que el diesel se posicionara como una alternativa refinada al motor de gasolina en turismos.
Reducción de emisiones
Las inyecciones multiples y el control preciso de la presión permiten una combustión más limpia:
- NOx: Reducción significativa gracias a las preinyecciones que moderan el pico de temperatura
- Partículas: Reducción mediante las post-inyecciones y la mejor atomización del combustible
- CO y HC: Reducción por combustión más completa
Menor consumo de combustible
El control electrónico total optimiza la cantidad y el momento de inyección para cada condición de funcionamiento. Los motores common rail consumen entre un 10% y un 20% menos que sus equivalentes de inyección mecánica.
Mayor potencia y par motor
Las presiones de inyección mucho más altas (2.000+ bar frente a 600-1.000 bar) permiten una atomización del combustible mucho más fina (gotas de 10-20 micras). Esto mejora la mezcla con el aire y la eficiencia de la combustión, obteniendo más potencia de cada gota de gasóleo.
Flexibilidad de calibración
La centralita puede adaptar la estrategia de inyección a infinidad de situaciones: arranque en frío, conducción urbana, autopista, remolque, regeneración del DPF, modo deportivo, modo eco, etc. Esto era imposible con los sistemas mecánicos.
Compatibilidad con sistemas de post-tratamiento
El common rail es imprescindible para que funcionen los sistemas de reducción de emisiones modernos (DPF, SCR/AdBlue, EGR de precisión), ya que estos requieren un control electrónico total de la combustión.
Averias comunes del sistema common rail
A pesar de su sofisticación, el sistema common rail puede presentar averías. Estas son las más frecuentes:
1. Fallo de inyectores
Es la avería más común. Los inyectores pueden fallar por:
- Desgaste interno: Tras 150.000-250.000 km, las tolerancias internas se amplian y el inyector pierde precisión. Puede gotear en lugar de pulverizar, inyectar de más o de menos.
- Obstrucción de la tobera: Depositos de carbón o impurezas bloquean parcialmente los orificios de pulverización.
- Fuga interna excesiva (retorno elevado): El gasóleo se fuga por el circuito de retorno en lugar de inyectarse. Esto provoca pérdida de presión en el rail, dificultad de arranque y pérdida de potencia.
- Fallo del actuador (solenoide o piezo): El componente eléctrico que abre el inyector deja de funcionar correctamente.
Síntomas: Ralenti irregular, vibraciones, pérdida de potencia, humo excesivo (negro o blanco), dificultad de arranque, golpeteo en un cilindro.
Coste: 250 - 600€ por inyector (pieza + mano de obra). Si son 4 inyectores, la factura puede alcanzar los 1.500-2.500€.
2. Fallo de la bomba de alta presión
La bomba puede desgastarse internamente y perder capacidad de generar la presión necesaria. En el peor caso (como con la Bosch CP4), puede generar virutas metálicas que contaminan todo el circuito.
Síntomas: El motor no alcanza la presión del rail deseada (error P0087), pérdida de potencia, dificultad de arranque, el motor se para.
Coste: 800 - 2.500€ (bomba + mano de obra). Si ha contaminado el circuito, hay que añadir la limpieza o sustitución de rail, tubos e inyectores (3.000-5.000€ en total).
3. Fallo del sensor de presión del rail
Si el sensor envia una señal incorrecta, la centralita ajustara mal la presión. Puede provocar una presión excesivamente alta (riesgo para los componentes) o demasiado baja (pérdida de potencia).
Síntomas: Testigo del motor encendido, modo de emergencia, pérdida de potencia, ralenti inestable.
Coste: 50 - 150€ (pieza) + 50 - 100€ (mano de obra). Reparación relativamente económica.
4. Fallo de la válvula reguladora de presión
Si la válvula no cierra correctamente, la presión del rail es inestable o no alcanza el valor necesario. Si no abre, la presión puede subir en exceso.
Síntomas: Presión de rail erratica, testigo del motor, pérdida de potencia, consumo elevado.
Coste: 100 - 300€ (pieza) + 100 - 200€ (mano de obra).
5. Fugas en tubos de alta presión
Los tubos metálicos que conectan la bomba con el rail y el rail con los inyectores trabajan a presiones extremas. Con el tiempo, los racores pueden aflojarse o los tubos pueden fatigarse y desarrollar microfugas.
Síntomas: Olor a gasóleo en el vano motor, presión de rail baja, pérdida de potencia, en algunos casos se ve el gasóleo pulverizado salir del tubo (extremadamente peligroso, riesgo de incendio).
Coste: 30 - 100€ por tubo + mano de obra. Si la fuga ha mojado otras piezas, hay que verificar que no haya daños colaterales.
6. Obstrucción del filtro de combustible
Un filtro sucio restringe el flujo de gasóleo a la bomba de alta presión, provocando que esta no pueda generar la presión necesaria. También puede dejar pasar impurezas si está saturado.
Síntomas: Pérdida de potencia progresiva (especialmente en carga), dificultad de arranque, el motor se cala en aceleraciones bruscas, error de presión baja del rail.
Coste: 15 - 60€ (filtro) + 30 - 80€ (mano de obra). Es la avería más barata y fácil de prevenir.
Generaciones del common rail
El sistema common rail ha evolucionado significativamente desde su introducción:
| Generación | Año aprox. | Presión máxima | Inyecciones/ciclo | Fabricante referencia |
|---|---|---|---|---|
| 1.ª generación | 1997-2003 | 1.350 bar | 2-3 | Bosch CRS1, Delphi DFP1 |
| 2.ª generación | 2001-2008 | 1.600 bar | 3-5 | Bosch CRS2, Denso HP3 |
| 3.ª generación | 2003-2012 | 1.800 bar | 5-7 (piezo) | Bosch CRS3, Siemens PCR2 |
| 4.ª generación | 2008-presente | 2.000-2.500 bar | 7-9 (piezo) | Bosch CRS4, Delphi DFP6, Denso HP4/i-ART |
Cada generación ha aportado mayor presión, más inyecciones por ciclo, mejor control electrónico y menor consumo y emisiones.
Dato técnico: Los sistemas más modernos, como el Denso i-ART, incorporan un sensor de presión miniaturizado en cada inyector que mide la presión real en tiempo real. Esto permite a la centralita corregir las diferencias individuales entre inyectores con una precisión sin precedentes, mejorando aun más las emisiones y el refinamiento.
Mantenimiento del sistema common rail
El common rail es un sistema de alta precisión que requiere un cuidado preventivo riguroso:
- Filtro de combustible: Cambialo siempre en el intervalo especificado (cada 20.000-40.000 km según fabricante). Es la barrera que protege todo el circuito de alta presión. Un filtro de 30€ puede evitar una avería de 3.000€.
- Calidad del gasóleo: Usa siempre combustible de estaciones de servicio fiables. Evita repostar en gasolineras con poco movimiento o en paises donde la calidad del gasóleo no este garantizada.
- No circules con el depósito vacio: Manten siempre al menos un cuarto de depósito. El gasóleo lubrica internamente la bomba y los inyectores. Además, con el depósito bajo aumenta el riesgo de aspirar sedimentos y agua.
- Purga del agua del filtro: Si tu vehículo tiene un sensor de agua en el filtro y enciende el testigo correspondiente, purga el agua inmediatamente. El agua en el circuito de alta presión causa corrosión y cavitación.
- Diagnóstico periódico: En cada revisión, pide al taller que haga una lectura de retornos de inyectores con escaner. Esta prueba mide el caudal de retorno de cada inyector y permite detectar desgaste antes de que cause problemas.
- Aditivos de calidad: Cada 10.000-20.000 km, un aditivo limpiador de inyectores de buena marca puede ayudar a mantener limpias las toberas y mejorar la lubricidad del combustible.
- Arranque en frío: Espera a que se apague el testigo de precalentamiento (calentadores) antes de dar al motor de arranque. Los calentadores elevan la temperatura de la cámara de combustión y facilitan un arranque suave que no fuerza los inyectores.
El futuro del common rail
Aunque la electrificación avanza a buen ritmo, el sistema common rail seguira siendo relevante durante años:
- Los motores diesel de camiones, autobuses, maquinaria agricola e industrial seguiran dependiendo del common rail durante al menos una o dos decadas más.
- Los sistemas hibridos diesel (especialmente en vehículos comerciales) combinan motores common rail con motores eléctricos.
- Las nuevas generaciones de common rail buscan presiones aun más altas (2.700-3.000 bar se están investigando) para cumplir las futuras normativas Euro 7.
- Los combustibles sintéticos (e-fuels) y los biocombustibles avanzados son compatibles con el sistema common rail, lo que podría prolongar la vida útil de esta tecnología más alla de lo que muchos predicen.
En el mundo del turismo, sin embargo, la tendencia es clara: los motores diesel están desapareciendo de los coches nuevos en favor de la electrificación. Pero los millones de vehículos common rail que ya circulan necesitarán mantenimiento y reparaciones durante muchos años, lo que hace que el conocimiento de este sistema siga siendo imprescindible para cualquier profesional del motor.
