Inyección directa: que es, como funciona, ventajas e inconvenientes

Qué es la inyección directa

La inyección directa es un sistema de alimentación de combustible en el que los inyectores pulverizan el combustible directamente dentro de la cámara de combustión (el cilindro), a diferencia de la inyección indirecta, donde el combustible se inyecta en el colector de admisión antes de las válvulas.

Este sistema permite un control extremadamente preciso de la cantidad, el momento y la forma en que el combustible entra al cilindro, lo que se traduce en mayor eficiencia, menor consumo y más potencia. Sin embargo, como veremos en detalle, también trae consigo algunos inconvenientes significativos que todo propietario de un coche con motor GDI o TSI debería conocer.

La inyección directa se utiliza tanto en motores de gasolina (donde es más reciente y se denomina genéricamente GDI - Gasoline Direct Injectión) como en motores diesel (donde se usa desde hace decadas, siendo la base de los sistemas common rail y TDI). En este artículo abordaremos ambos tipos, aunque centrandonos especialmente en la inyección directa de gasolina por ser la que más dudas y problemas genera entre los propietarios.

Breve historia de la inyección directa

Aunque pueda parecer una tecnología reciente, la inyección directa tiene una historia sorprendentemente larga:

Hoy en día, la inyección directa de gasolina está presente en la mayoría de motores nuevos de todos los segmentos, desde utilitarios hasta superdeportivos.

Cómo funciona la inyección directa

Inyección directa de gasolina (GDI)

En un motor GDI, el inyector está montado directamente en la culata, con la punta asomando al interior de la cámara de combustión. El combustible se inyecta a presiones muy superiores a las de la inyección indirecta:

El sistema de inyección directa de gasolina consta de los siguientes componentes principales:

Bomba de baja presión: Situada en el depósito de combustible, suministra gasolina a unos 3-5 bar hacia el motor.

Bomba de alta presión: Montada en el motor y accionada mecánicamente por el árbol de levas, eleva la presión de la gasolina hasta 200-350 bar (dependiendo del sistema y el fabricante). Es un componente crítico y de alta precisión.

Rampa común (rail): Acumulador de combustible a alta presión que alimenta todos los inyectores. Incluye un sensor de presión y una válvula reguladora.

Inyectores de alta presión: Pueden ser electromagnéticos (solenoide) o piezoelectricos (más rápidos y precisos). Los inyectores piezoelectricos pueden realizar hasta 5 inyecciones por ciclo de combustión con tiempos de apertura de menos de 0,1 milisegundos.

ECU (centralita): Controla todo el sistema, calculando la presión óptima del rail, el momento exacto de inyección y la cantidad de combustible según decenas de parámetros (RPM, carga, temperatura, señal del sensor de oxígeno, etc.).

Modos de funcionamiento del GDI

Una de las grandes ventajas de la inyección directa de gasolina es la capacidad de funcionar en diferentes modos según las condiciones de conducción:

Modo homogeneo

El combustible se inyecta durante la fase de admisión, cuando el pistón desciende. Esto da tiempo suficiente para que la gasolina se mezcle uniformemente con el aire en todo el cilindro, formando una mezcla homogenea con una proporción cercana a la estequiometrica (14,7:1). Es el modo habitual a media y alta carga.

Modo estratificado (carga parcial)

El combustible se inyecta muy tarde, durante la fase de compresión, justo antes del encendido. El inyector dirige el chorro de gasolina hacia la zona de la bujia, creando una nube rica en combustible solo alrededor de la chispa, mientras que el resto del cilindro contiene solo aire. Esto permite al motor funcionar con una relación global ultraempobrecida (hasta 40:1 o más), consumiendo mucha menos gasolina.

Este modo es el responsable de los mayores ahorros de combustible, pero tiene limitaciones:

• Solo funciona a bajas cargas y RPM medias
• Genera más NOx (al haber exceso de aire) que requieren sistemas de tratamiento específicos (como trampas de NOx o LNT)
• No todos los fabricantes lo implementan en todos sus modelos

Modo de doble inyección

Los sistemas más avanzados combinan una primera inyección en admisión (para crear una mezcla base) con una segunda inyección en compresión (para enriquecer la zona de la bujia). Esto optimiza la combustión y reduce las emisiones.

Inyección directa diesel (common rail)

En los motores diesel, la inyección directa es el estándar desde hace años a través del sistema common rail:

• El combustible se almacena en un rail común a presiones de 1.600 a 2.500 bar (enormemente superiores a las de gasolina).
• Los inyectores (electromagnéticos o piezoelectricos) pueden realizar hasta 7-9 inyecciones por ciclo: pre-inyecciones (para reducir ruido y emisiones), inyección principal y post-inyecciones (para regeneración del DPF).
• La presión extrema pulveriza el gasoil en partículas microscópicas que se mezclan y queman de forma mucho más eficiente.

Los sistemas common rail modernos son responsables de la enorme mejora en suavidad, potencia y limpieza de los motores diesel actuales respecto a los antiguos diesel de inyección mecánica.

Ventajas de la inyección directa

1. Menor consumo de combustible

La ventaja principal y la razón de ser de la inyección directa. Un motor GDI consume entre un 10% y un 20% menos que un motor equivalente de inyección indirecta. Esto se consigue por:

• La posibilidad de trabajar con mezclas empobrecidas (modo estratificado)
• La evaporación del combustible dentro del cilindro enfria el aire de admisión (efecto de refrigeración interna), permitiendo mayores relaciones de compresión sin detonación
• El control preciso de la cantidad y momento de inyección

2. Mayor potencia y par

Al inyectar directamente en el cilindro, el efecto refrigerante de la evaporación del combustible reduce la temperatura del aire admitido. Esto permite:

• Mayor relación de compresión (11:1 a 13:1 frente a 10:1 a 11:1 en inyección indirecta)
• Mayor presión de sobrealimentación (en motores turbo) sin riesgo de detonación
• Ganancias de potencia del 5% al 15% respecto a la inyección indirecta

3. Mejor respuesta al acelerador

El combustible esta disponible en el cilindro de forma prácticamente instantanea, ya que no tiene que recorrer el colector de admisión. Esto elimina el retardo (lag) de respuesta que existe en los sistemas de inyección indirecta y hace que el motor reaccione de forma más inmediata al pisar el acelerador.

4. Menores emisiones de CO2

Como consecuencia directa del menor consumo, las emisiones de CO2 por kilómetro se reducen proporcionalmente. Esto ha sido un factor clave para que los fabricantes cumplan las normativas europeas de emisiones medias de flota.

5. Compatibilidad con downsizing

La inyección directa es un componente esencial de la estrategia de downsizing (motores más pequeños con turbo que sustituyen a motores más grandes). Motores como el 1.0 TSI de tres cilindros de Volkswagen o el 1.0 EcoBoost de Ford deben su existencia en parte a la inyección directa, que les permite ofrecer prestaciones de motores mayores con consumos muy reducidos.

Inconvenientes de la inyección directa

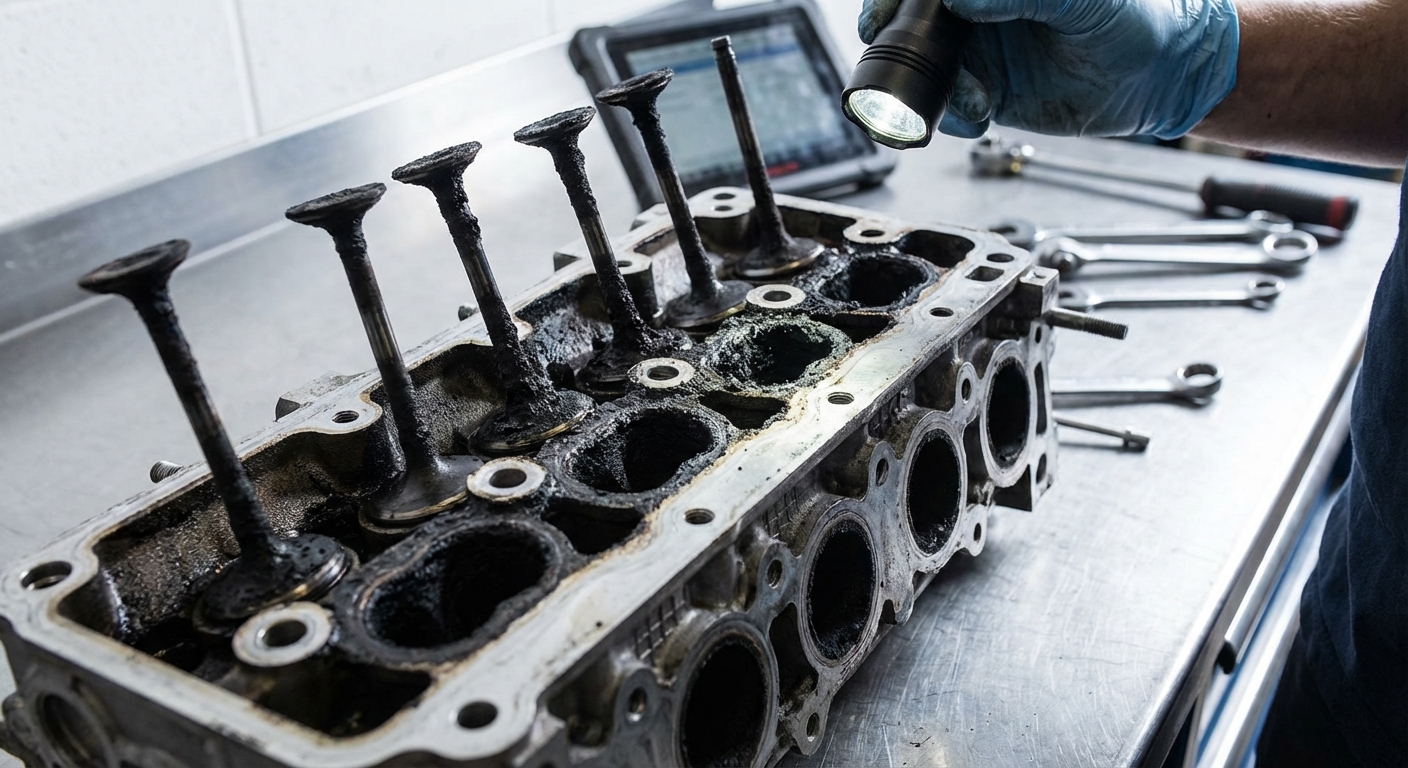

1. Acumulación de carbonilla en las válvulas de admisión

Este es el problema más conocido y grave de los motores de inyección directa de gasolina, y merece una explicación detallada.

En un motor de inyección indirecta, el combustible se pulveriza sobre las válvulas de admisión antes de entrar al cilindro. La gasolina actua como un disolvente natural que limpia constantemente las válvulas, impidiendo la acumulación de depósitos.

En un motor de inyección directa, el combustible entra directamente al cilindro, sin pasar por las válvulas. Mientras tanto, los vapores de aceite del sistema de ventilación del carter (PCV) y los gases de la recirculación de gases de escape (EGR) depositan una mezcla aceitosa y carbonosa sobre las válvulas de admisión. Sin el efecto limpiador de la gasolina, estos depósitos se acumulan y endurecen con el calor ciclico del motor, formando una costra de carbonilla cada vez más gruesa.

Consecuencias de la carbonilla:

• Pérdida de potencia progresiva (la carbonilla reduce la sección de paso de aire)
• Ralenti irregular y vibraciones
• Fallos de encendido (misfires) en uno o varios cilindros
• Aumento del consumo de combustible
• Testigo del motor encendido con códigos de misfire (P0300-P0304)
• En casos extremos, las válvulas no cierran bien y se pierde compresión

Vehiculos especialmente afectados:

2. Mayores emisiones de partículas

Paradojicamente, los motores GDI emiten más partículas finas que los motores de inyección indirecta. Al inyectar combustible directamente en la cámara de combustión, parte de la gasolina puede no evaporarse completamente y quemarse de forma incompleta, generando partículas de hollin similares (aunque en menor cantidad) a las de un motor diesel.

Por esta razón, desde la normativa Euro 6c (2017), los motores GDI están obligados a incorporar un filtro de partículas de gasolina (GPF), similar al DPF de los diesel.

3. Mayor coste y complejidad mecánica

La inyección directa requiere componentes de alta precisión que trabajan a presiones elevadas:

• La bomba de alta presión es un componente mecánico caro (200-600 euros) sometido a gran desgaste.
• Los inyectores de alta presión son mucho más caros (100-300 euros por unidad) que los de inyección indirecta (20-60 euros).
• El sistema en general es más complejo de diagnosticar y reparar.

4. Ruido de funcionamiento

Los inyectores de alta presión generan un ruido mecánico característico (un tictac o chasquido rápido) que es perfectamente audible con el capo abierto y que algunos conductores perciben incluso dentro del habitaculo. No es una avería, es una característica inherente al sistema.

El problema de los motores TSI/GDI en detalle

Los motores TSI y TFSI de Volkswagen y Audi, especialmente las primeras generaciones del motor EA888 (2008-2013), se convirtieron en el ejemplo más visible del problema de carbonilla en válvulas. Miles de propietarios experimentaron pérdida de potencia, ralenti irregular y fallos de encendido antes de los 80.000 km.

Por qué afecto especialmente a estos motores

• Sistema PCV deficiente: Las primeras versiones del sistema de ventilación del carter dejaban pasar demasiados vapores de aceite al colector de admisión.
• Válvula EGR: La recirculación de gases de escape ensuciaba aun más las válvulas.
• Diseño del conducto de admisión: La geometría del conducto favorecia la deposición de carbonilla.
• Uso mayoritariamente urbano: Muchos propietarios de estos motores realizaban trayectos cortos a bajas RPM, lo que impedia la limpieza natural por temperatura.

Soluciones adoptadas por los fabricantes

Los fabricantes han implementado diversas soluciones para mitigar el problema de carbonilla:

Inyección dual (directa + indirecta): Es la solución más efectiva. Motores como el EA888 gen3 de Volkswagen, el Skyactiv-X de Mazda y los V6 de Toyota incorporan un segundo juego de inyectores en el colector de admisión que se activan en determinadas condiciones. La gasolina que pasa por las válvulas las mantiene limpias. Esta es la tendencia actual y futura.

Mejora del sistema PCV: Separadores de aceite más eficientes que reducen la cantidad de vapores que llegan al colector de admisión.

Recalibrado de la ECU: Ajustes de software que aumentan la temperatura de las válvulas en determinadas condiciones para ayudar a quemar los depósitos.

Eliminación o reducción de la EGR en ciertos modos: Algunos fabricantes reducen la recirculación de gases de escape en frío para disminuir la acumulación.

Limpieza de la carbonilla en motores GDI

Si tu coche tiene un motor de inyección directa y comienzas a notar síntomas de carbonilla, estas son las opciones disponibles:

1. Limpieza con chorro de cascara de nuez (walnut blasting)

Es el método más efectivo y el preferido por los talleres especializados. Consiste en:

1. Desmontar el colector de admisión para acceder a las válvulas.
2. Colocar cada pistón en el punto muerto superior para cerrar las válvulas.
3. Proyectar cascara de nuez triturada con aire comprimido directamente sobre las válvulas.
4. La cascara de nuez es lo suficientemente dura para eliminar la carbonilla pero lo bastante blanda para no dañar las válvulas.
5. Aspirar los residuos completamente antes de remontar.

Coste: 300 - 600 euros (incluida mano de obra). Duración: 3 - 5 horas de trabajo. Efectividad: Muy alta (elimina el 95-100% de la carbonilla).

2. Limpieza química por colector

Se introduce un disolvente específico a través del colector de admisión que disuelve parcialmente la carbonilla. Existen kits profesionales (como el Tunap o el BG) que se conectan al sistema de admisión con el motor en marcha.

Coste: 100 - 250 euros. Efectividad: Media (elimina el 40-70% de la carbonilla). Útil como mantenimiento preventivo.

3. Aditivos en el combustible

Algunos fabricantes ofrecen aditivos específicos para motores GDI que se añaden al depósito de gasolina. Sin embargo, su efectividad sobre las válvulas es limitada en motores de inyección directa pura, porque el combustible no pasa por las válvulas. Son más utiles para limpiar inyectores y la cámara de combustión.

4. Desmontaje de culata (casos graves)

En casos de carbonilla extrema o cuando otros métodos no han sido suficientes, es necesario desmontar la culata para limpiar manualmente cada válvula, revisar los asientos de válvula y verificar que el cierre es correcto.

Coste: 800 - 1.500 euros (incluidos juntas y mano de obra). Efectividad: Total (permite inspección y reparación completa).

Prevención de la carbonilla

Prevenir es siempre mejor (y más barato) que curar:

• Conduce periódicamente a RPM altas: Al menos una vez por semana, haz un trayecto por carretera donde el motor trabaje por encima de 3.500-4.000 RPM durante varios minutos. Las altas temperaturas ayudan a quemar parte de los depósitos.
• Evita los trayectos cortos exclusivamente urbanos: Si tu uso diario es 100% urbano, compensa con trayectos largos semanales.
• Usa gasolina de calidad: Las gasolinas premium (98 octanos) suelen llevar más detergentes que las de 95, aunque su efecto sobre las válvulas es limitado en GDI.
• Revisa el sistema PCV: Si el separador de aceite del sistema de ventilación del carter está deteriorado, dejara pasar más vapores. Sustituyelo preventivamente.
• Considera la limpieza química periódica: Una limpieza química cada 40.000-60.000 km puede mantener los depósitos bajo control.
• Mantiene el aceite en buen estado: Un aceite degradado genera más vapores contaminantes. Respeta los intervalos de cambio.

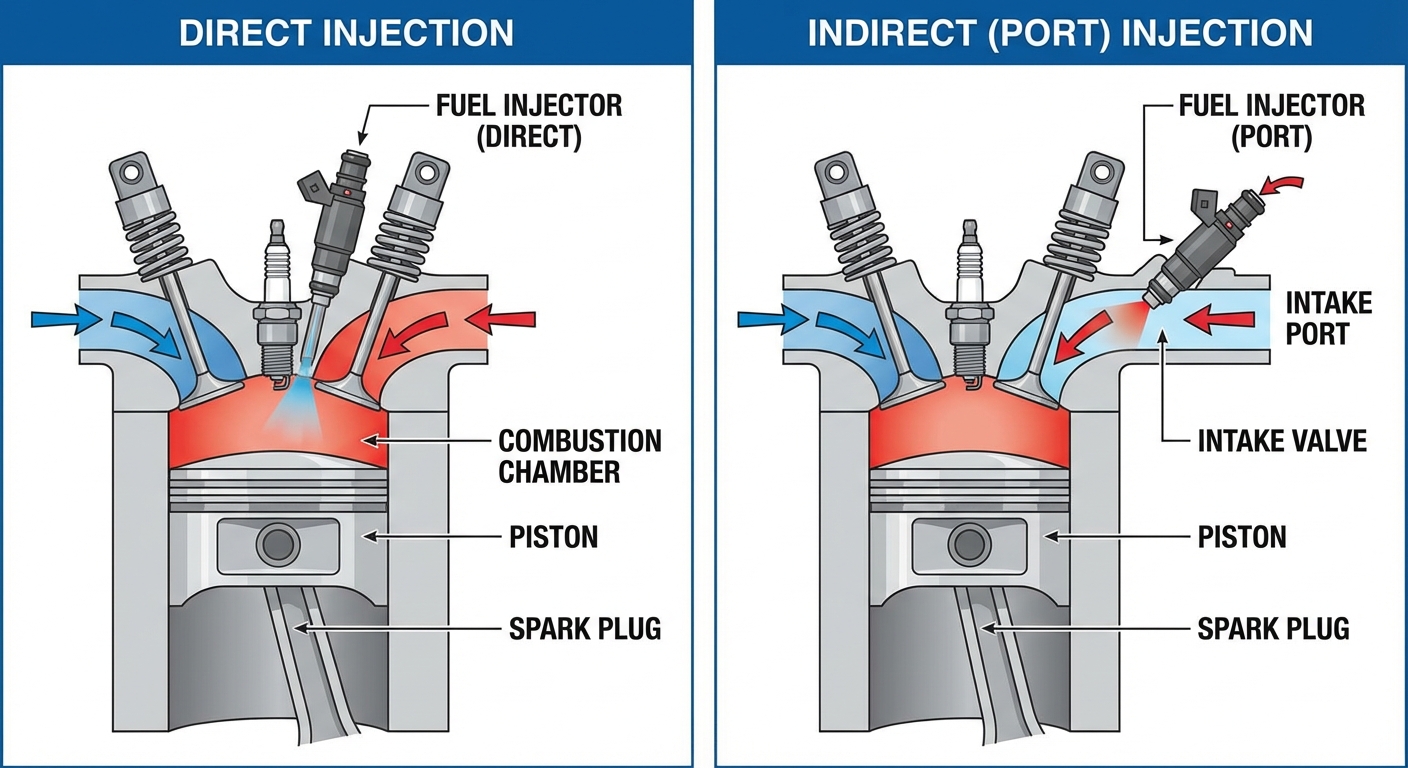

Inyección directa vs indirecta: comparativa final

Precio de componentes de inyección directa

Consejo: Si tu coche tiene más de 80.000 km y motor GDI sin inyección dual, plantea una revisión endoscopica de las válvulas (100-150 euros). Una cámara endoscopica insertada por el orificio de la bujia o por el colector permite ver el estado real de las válvulas sin desmontar nada. Es la forma más fiable de saber si necesitas una limpieza.

La inyección directa es una tecnología extraordinaria que ha permitido crear motores más eficientes, potentes y limpios (en términos de CO2). Sin embargo, el problema de la carbonilla en las válvulas de admisión es real y no debe ignorarse. Con un mantenimiento adecuado y una conducción que incluya tramos a RPM medias-altas, estos motores pueden ser tan fiables como cualquier otro. La clave está en conocer sus particularidades y actuar preventivamente.
