Motor de combustión interna: como funciona, tipos, partes y futuro

Qué es un motor de combustión interna

Un motor de combustión interna (abreviado MCI o ICE en inglés, Internal Combustión Engine) es una máquina térmica que convierte la energía química almacenada en un combustible (gasolina, diesel, gas) en energía mecánica (movimiento) mediante la combustión controlada de ese combustible en el interior de unos compartimentos cerrados llamados cilindros.

La palabra clave es “interna”: a diferencia de un motor de combustión externa (como la máquina de vapor, donde el combustible se quema fuera del motor para generar vapor), en el motor de combustión interna la explosión ocurre dentro del propio motor, directamente sobre los pistones.

Desde que Nikolaus Otto patento el primer motor práctico de cuatro tiempos en 1876, el motor de combustión interna ha sido el corazón mecánico de la civilización moderna. Ha movido coches, camiones, barcos, aviones, trenes, generadores y maquinaria industrial durante casi 150 años. A pesar de la llegada del motor eléctrico, comprender como funciona el MCI sigue siendo fundamental para cualquier persona interesada en la mecánica del automóvil.

Breve historia del motor de combustión interna

La historia del motor de combustión interna es una sucesión de innovaciones que transformaron el mundo:

La evolución ha sido constante: desde aquellos primeros motores que apenas producian unos pocos caballos de potencia con un rendimiento térmico del 10%, hasta los motores modernos que alcanzan rendimientos del 40-45% (gasolina) y hasta el 50% (diesel) con potencias específicas superiores a 100 CV por litro.

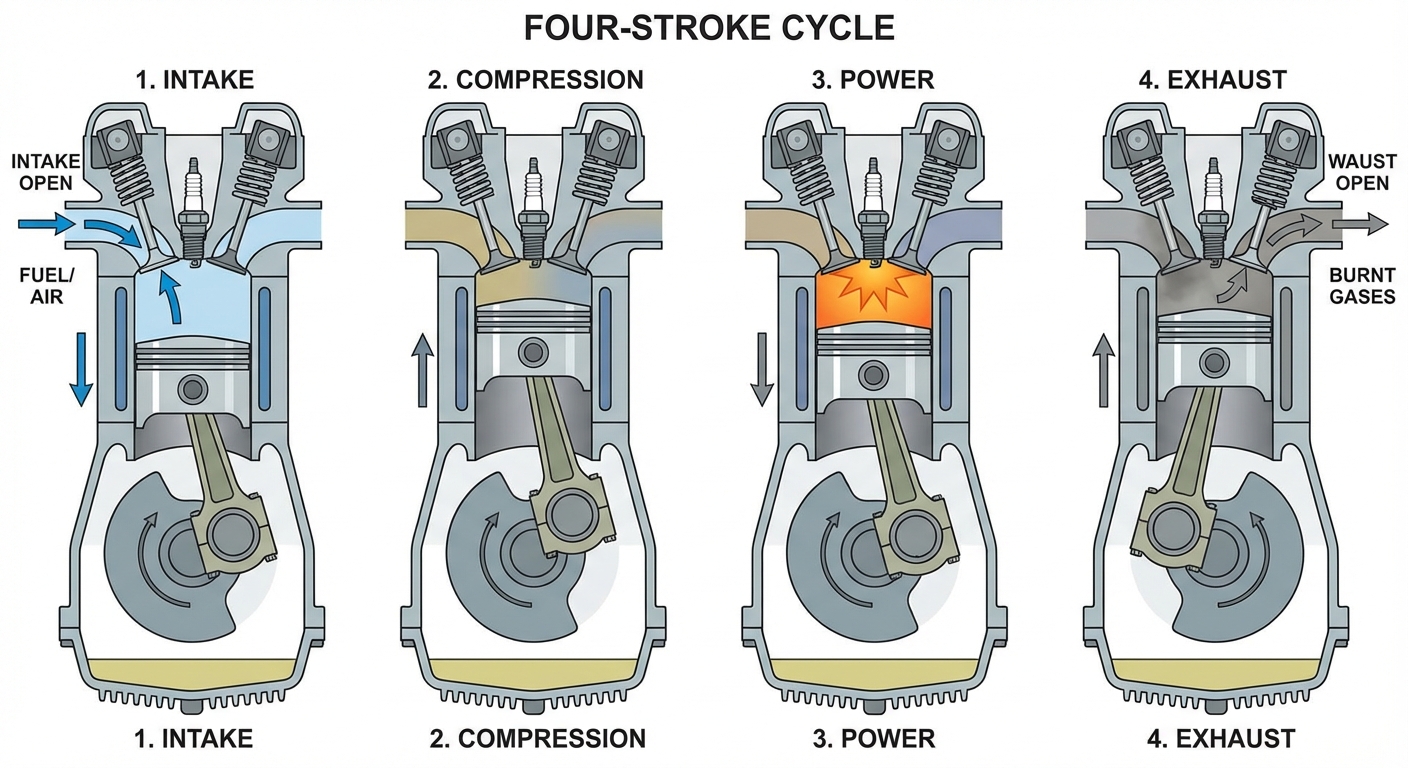

Cómo funciona un motor de 4 tiempos

El ciclo de cuatro tiempos (ciclo Otto en gasolina, ciclo Diesel en diesel) es el principio de funcionamiento de la inmensa mayoría de motores de coche actuales. El pistón realiza cuatro carreras (dos subidas y dos bajadas) por cada ciclo completo, lo que equivale a dos vueltas del cigueñal.

Primer tiempo: Admisión

El pistón desciende desde el punto muerto superior (PMS) hasta el punto muerto inferior (PMI). La válvula de admisión está abierta, y el movimiento descendente del pistón crea una depresión (vacio) que aspira el aire (en motores diesel) o la mezcla de aire y combustible (en motores de gasolina con inyección indirecta). En los motores de inyección directa, solo entra aire y el combustible se inyecta después.

Segundo tiempo: Compresión

Ambas válvulas se cierran y el pistón sube desde el PMI hasta el PMS, comprimiendo el aire o la mezcla en un volumen mucho menor. Esta compresión aumenta drasticamente la temperatura y la presión del gas:

• Motor gasolina: Relación de compresión de 10:1 a 13:1. La mezcla alcanza unos 400-500°C.
• Motor diesel: Relación de compresión de 16:1 a 22:1. El aire alcanza unos 700-900°C, suficiente para autoencender el combustible.

Tercer tiempo: Explosión (combustión/expansión)

Es el único tiempo que produce trabajo mecánico (los otros tres son “de servicio”).

• En gasolina: Justo antes de que el pistón llegue al PMS, la bujia genera una chispa eléctrica que enciende la mezcla comprimida. La combustión genera una onda de presión que empuja el pistón hacia abajo con enorme fuerza.
• En diesel: Cuando el pistón esta cerca del PMS, los inyectores pulverizan combustible diesel a altisima presión (hasta 2.500 bar en sistemas common rail modernos) dentro del aire supercalentado. El combustible se autoenciende por la temperatura del aire comprimido.

Las presiones dentro del cilindro durante la explosión alcanzan los 60-80 bar en gasolina y los 100-180 bar en diesel, con temperaturas de hasta 2.500°C.

Cuarto tiempo: Escape

La válvula de escape se abre y el pistón sube de nuevo, expulsando los gases quemados hacia el colector de escape. Estos gases pasarán por el catalizador, el filtro de partículas (si lo tiene) y el silenciador antes de salir al exterior. Al llegar al PMS, la válvula de escape se cierra, la de admisión se abre, y el ciclo vuelve a empezar.

Dato clave: De los cuatro tiempos, solo la explosión genera energía. Los otros tres consumen energía del volante de inercia y de los demás cilindros que están en fase de explosión. Por eso los motores con más cilindros son más suaves: siempre hay al menos un cilindro en fase de trabajo.

Tipos de motores de combustión interna

Motor de gasolina (ciclo Otto)

Es el tipo más común en turismos. Utiliza gasolina como combustible y una bujia para iniciar la combustión. Su funcionamiento se basa en el ciclo Otto, donde la mezcla de aire y combustible se enciende por chispa eléctrica.

Características principales:

• Relación de compresión: 10:1 a 14:1
• RPM máximas: 6.000-9.000 (incluso más en deportivos)
• Par motor: medio, a RPM medias-altas
• Suavidad de funcionamiento: alta
• Contaminación: CO, HC, NOx (controlados por catalizador de tres vías)
• Rendimiento térmico: 25-40%

Motor diesel (ciclo Diesel)

Utiliza gasoil como combustible y no necesita bujia: el combustible se enciende por la alta temperatura del aire comprimido. Fue inventado por Rudolf Diesel con la idea de crear un motor más eficiente que el de gasolina.

Características principales:

• Relación de compresión: 16:1 a 22:1
• RPM máximas: 4.000-5.500
• Par motor: alto, disponible a bajas RPM
• Construcción: más robusta y pesada (soporta mayores presiones)
• Contaminación: partículas (hollin) y NOx (controlados por DPF y SCR/AdBlue)
• Rendimiento térmico: 30-50%

Motor de 2 tiempos

El motor de dos tiempos completa el ciclo de combustión en solo dos carreras del pistón (una vuelta del cigueñal), combinando las fases: la admisión y la compresión ocurren simultaneamente, al igual que la explosión y el escape.

Ventajas:

• Produce una explosión por cada vuelta del cigueñal (el doble que el 4T)
• Relación potencia/peso muy favorable
• Mecánica simple: no tiene válvulas, árbol de levas ni distribución

Inconvenientes:

• Mayor consumo de combustible y aceite (el aceite se mezcla con la gasolina)
• Mayores emisiones contaminantes
• Menor durabilidad
• No cumple normativas de emisiones modernas para coches

El motor de 2 tiempos se utiliza actualmente en motocicletas pequeñas, ciclomotores, motosierras, desbrozadoras, motores fuera borda y algunas aplicaciones industriales. En los coches dejo de usarse hace decadas por su incapacidad para cumplir las normativas de emisiones.

Motor Wankel (rotativo)

El motor Wankel o rotativo es un diseño radicalmente diferente al motor de pistones convencional. En lugar de pistones que suben y bajan, utiliza un rotor triangular (con los vertices redondeados) que gira de forma excéntrica dentro de una cámara con forma de epitrocoide (similar a un ocho aplanado).

Las tres caras del rotor crean tres cámaras variables que realizan los cuatro tiempos del ciclo de forma continua mientras el rotor gira. Un rotor equivale aproximadamente a tres cilindros de un motor convencional en términos de frecuencia de explosión.

Ventajas del Wankel:

• Tamaño y peso muy reducidos para su potencia
• Funcionamiento extremadamente suave (sin vibraciones alternativas)
• Capacidad de girar a RPM muy elevadas (hasta 10.000+)
• Muy pocas piezas móviles

Inconvenientes del Wankel:

• Alto consumo de combustible y aceite
• Problemas de sellado en los vertices del rotor (sellos de apex)
• Emisiones elevadas de hidrocarburos no quemados
• Cámara de combustión alargada (combustión menos eficiente)

El motor Wankel es famoso por su uso en los coches deportivos de Mazda, especialmente el legendario RX-7 y el RX-8. Mazda es el único fabricante que llevo el Wankel a la producción en serie para automóviles. Actualmente, Mazda ha resucitado el motor Wankel como generador de autonomía extendida en el MX-30 e-Skyactiv R-EV, donde el rotativo no mueve las ruedas directamente sino que genera electricidad para alimentar el motor eléctrico.

Partes principales del motor de combustión interna

Un motor de combustión interna moderno de 4 tiempos está compuesto por cientos de piezas. Estas son las partes fundamentales agrupadas por sistemas:

Bloque motor

Es la estructura principal del motor, una pieza maciza de fundición de hierro o aluminio donde están mecanizados los cilindros. El bloque motor soporta todas las cargas mecánicas y térmicas del motor. Contiene los conductos de refrigeración (camisas de agua), los conductos de lubricación y los alojamientos de los cojinetes del cigueñal.

Culata (cabeza del motor)

Se monta encima del bloque y cierra la parte superior de los cilindros, formando la cámara de combustión. Contiene las válvulas (admisión y escape), los árboles de levas, los conductos de admisión y escape, y los alojamientos para las bujias (gasolina) o inyectores (diesel). Es una pieza de extraordinaria complejidad mecánica.

Pistón

Es la pieza que se desplaza arriba y abajo dentro del cilindro, recibiendo la fuerza de la explosión y transmitiendola a la biela. Esta fabricado en aleación de aluminio y lleva unos anillos metálicos llamados segmentos (normalmente tres: dos de compresión y uno de engrase) que sellan la cámara de combustión y regulan la película de aceite en las paredes del cilindro.

Biela

Es la pieza que conecta el pistón con el cigueñal. Transmite el movimiento lineal del pistón al movimiento rotativo del cigueñal. Esta fabricada en acero forjado o, en motores de altas prestaciones, en titanio. Soporta esfuerzos enormes de compresión, tracción y flexión.

Cigueñal

Es el eje principal del motor, una pieza masiva y compleja que convierte el movimiento alternativo de los pistones en movimiento de rotación continuo. Tiene unas muñequillas excéntricas (una por cada cilindro) donde se acoplan las bielas, y sus contrapesos equilibran las fuerzas de inercia. Esta fabricado en acero forjado o fundición nodular y gira sobre cojinetes de fricción lubricados a presión.

Sistema de distribución

Controla la apertura y cierre de las válvulas en sincronismo perfecto con el movimiento de los pistones. Esta compuesto por:

• Árbol de levas: Eje con levas excéntricas que empujan las válvulas.
• Cadena o correa de distribución: Transmite el giro del cigueñal al árbol de levas.
• Válvulas: Abren y cierran los conductos de admisión y escape.
• Muelles de válvula: Cierran las válvulas por fuerza de muelle.

Sistema de alimentación e inyección

Se encarga de suministrar la cantidad correcta de combustible al motor. En los motores modernos, este sistema está controlado electronicamente por la ECU e incluye la bomba de combustible, el filtro de combustible, la rampa de inyectores (rail) y los propios inyectores.

Sistema de encendido (solo gasolina)

Genera la chispa eléctrica que enciende la mezcla. Compuesto por la ECU, las bobinas de encendido y las bujias. Los motores modernos utilizan encendido electrónico directo (DIS), con una bobina independiente para cada cilindro.

Sistema de refrigeración

Mantiene el motor a su temperatura de funcionamiento óptima (85-105°C). Incluye el radiador, la bomba de agua, el termostato, los manguitos y el líquido refrigerante. Un motor sin refrigeración se destruiria en cuestión de minutos.

Sistema de lubricación

Reduce la fricción entre las piezas móviles y evacua parte del calor. La bomba de aceite (accionada por el cigueñal) impulsa el aceite a presión a través de conductos internos hasta todos los puntos críticos: cojinetes del cigueñal, bielas, pistones, árbol de levas y turbo (si lo tiene).

Sistema de escape

Evacua los gases de combustión y reduce su toxicidad y ruido. Compuesto por el colector de escape, el catalizador, el filtro de partículas (diesel), la sonda lambda y el silenciador.

Rendimiento y eficiencia del motor de combustión

Uno de los aspectos más importantes del motor de combustión interna es su eficiencia térmica: el porcentaje de energía del combustible que realmente se convierte en trabajo mecánico útil.

Esto significa que incluso los mejores motores de combustión actuales pierden más de la mitad de la energía del combustible en forma de calor residual. Es la principal limitación termodinamica del motor de combustión interna, definida por el ciclo de Carnot, y la razón fundamental por la que los motores eléctricos (con eficiencias del 90-95%) son inherentemente superiores en la conversión de energía.

El futuro del motor de combustión interna

Normativa europea 2035

La Unión Europea ha aprobado la prohibición de la venta de coches nuevos con motor de combustión que emitan CO2 a partir de 2035. Esto no significa que los coches con MCI existentes dejen de circular, sino que no se fabricaran vehículos nuevos de este tipo para el mercado europeo (con una posible excepción para vehículos que funcionen con e-fuels o combustibles sintéticos neutros en carbono).

Combustibles sintéticos (e-fuels)

Los e-fuels son combustibles sintéticos fabricados a partir de hidrógeno verde (obtenido por electrolisis con energía renovable) y CO2 capturado de la atmosfera. Si se producen con energía 100% renovable, su huella de carbono neta es cero. Paises como Alemania han defendido los e-fuels como vía para mantener vivos los motores de combustión, aunque su coste de producción actual es muy elevado.

Hibridación

La hibridación (combinar un motor de combustión con uno o varios motores eléctricos) es la tecnología de transición más extendida. Los hibridos (HEV), hibridos enchufables (PHEV) y los mild-hybrid (MHEV) permiten reducir el consumo y las emisiones manteniendo las ventajas del motor de combustión (autonomía, rapidez de repostaje).

Motores de combustión de hidrógeno

Algunos fabricantes (como Toyota, BMW y varios de camiones) están desarrollando motores de combustión que queman hidrógeno en lugar de gasolina o diesel. Estos motores son muy similares a los convencionales pero su única emisión es vapor de agua. Es una tecnología prometedora, aunque la infraestructura de hidrógeno aun está en fases muy tempranas.

Perspectiva global

Fuera de Europa, el panorama es diferente. En regiones como Sudamerica, Africa, el sudeste asiatico e India, el motor de combustión interna seguira siendo predominante durante muchas decadas, tanto por el coste inferior de los vehículos como por la falta de infraestructura de recarga eléctrica. A nivel mundial, se estima que más de 1.400 millones de vehículos con motor de combustión circulan actualmente, y esa cifra no se reducirá rápidamente.

Mantenimiento básico del motor de combustión

Para mantener un motor de combustión interna en buen estado durante cientos de miles de kilómetros, es esencial seguir unas pautas básicas:

• Cambio de aceite y filtro: Cada 10.000-15.000 km o una vez al año (lo que ocurra primero).
• Filtro de aire: Cada 20.000-40.000 km según las condiciones de uso.
• Bujias (gasolina): Cada 30.000-60.000 km (convencionales) o 80.000-120.000 km (iridio/platino).
• Calentadores (diesel): Revisar cada 80.000-100.000 km.
• Correa/cadena de distribución: Según fabricante (60.000-240.000 km).
• Líquido refrigerante: Sustituir cada 2-5 años según tipo.
• Inyectores: Revisión/limpieza cada 80.000-120.000 km.

Consejo fundamental: El aceite es la sangre del motor. Un cambio de aceite tardio o un nivel bajo de aceite son las causas más frecuentes de averías graves y prematuras en motores de combustión. Es la revisión más importante y la más fácil de hacer.

El motor de combustión interna ha sido una de las invenciones más transformadoras de la historia de la humanidad. Aunque su era de exclusividad está llegando a su fin, su legado técnico es inmenso y los motores existentes seguiran funcionando durante decadas. Para cualquier aficionado a la mecánica o propietario de un vehículo con MCI, comprender su funcionamiento es la base de todo el conocimiento sobre el automóvil.
