Sensor TPS: que es, como funciona, síntomas de fallo y precio

Qué es el sensor TPS

El sensor TPS (Throttle Positión Sensor o sensor de posición del acelerador) es un componente electrónico fundamental del sistema de inyección de cualquier motor moderno. Su función es informar a la centralita (ECU) del ángulo exacto de apertura de la mariposa de aceleración en cada instante, permitiendo que el motor reciba la cantidad correcta de combustible y aire.

Cada vez que pisas el pedal del acelerador, la mariposa del cuerpo de aceleración se abre más o menos según la demanda de potencia. El sensor TPS traduce ese movimiento mecánico en una señal eléctrica que la centralita interpreta para calcular la inyección de combustible, el avance del encendido y la activación de otros sistemas como el control de tracción o el cambio automático.

Sin un sensor TPS funcionando correctamente, la ECU no sabe cuanta aceleración estas solicitando. Es como conducir con los ojos cerrados: el motor no tiene referencia de lo que le estas pidiendo.

El TPS se encuentra montado directamente en el cuerpo de aceleración (también llamado cuerpo de mariposa), sujeto por dos tornillos y acoplado al eje de la mariposa. Es una pieza pequeña, generalmente de plástico con un conector eléctrico de tres pines, pero su papel en el funcionamiento del motor es absolutamente crítico.

Cómo funciona el sensor TPS

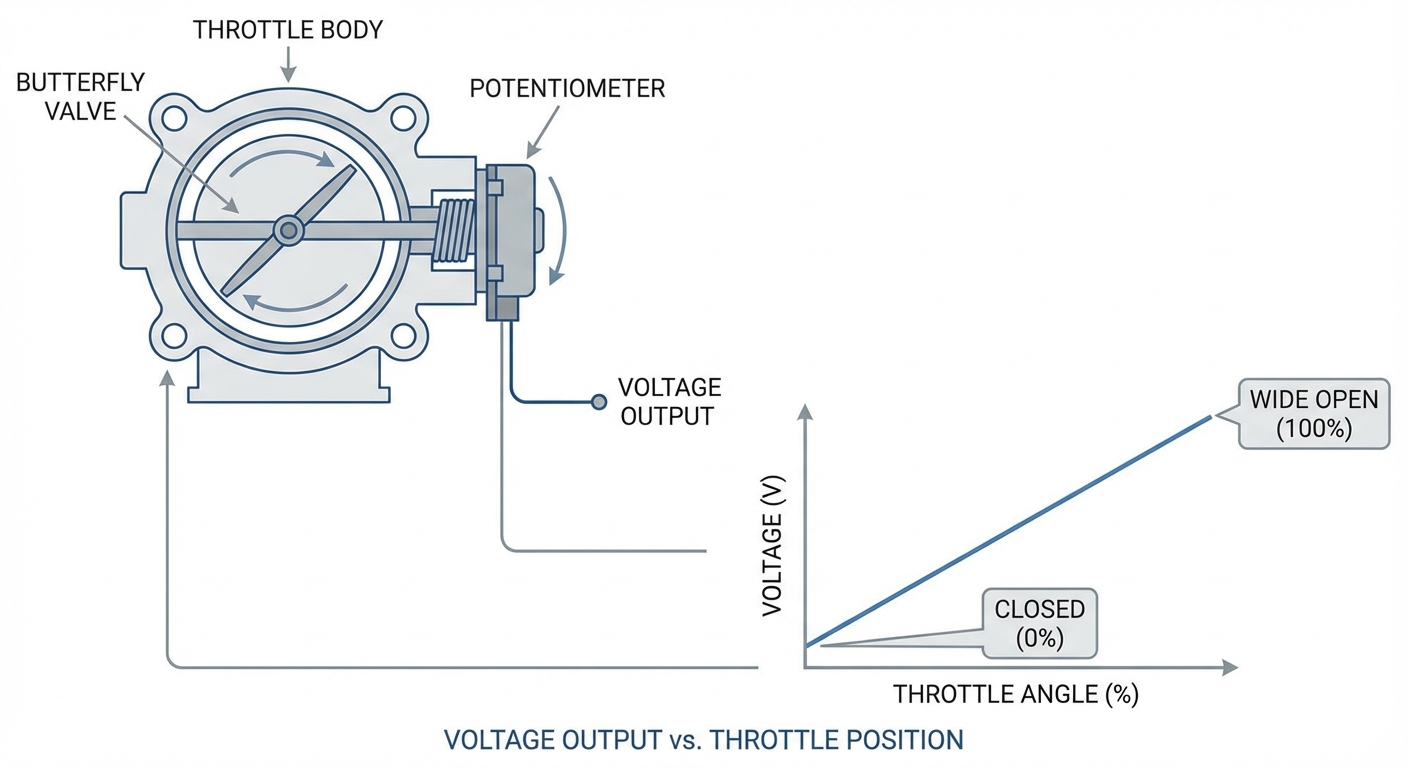

El principio de funcionamiento del sensor TPS se basa en un potenciometro, que es una resistencia variable. Dentro del sensor hay una pista resistiva (normalmente de carbono o material cerámico conductor) y un cursor deslizante que recorre esa pista a medida que gira el eje de la mariposa.

Principio del potenciometro

El sensor recibe tres conexiones:

• Cable de alimentación: La ECU suministra un voltaje de referencia de 5 voltios (V).
• Cable de masa (tierra): Cierra el circuito con un retorno a masa.
• Cable de señal: Envia la lectura de voltaje variable a la centralita.

Cuando la mariposa esta completamente cerrada (pie levantado del acelerador), el cursor se situa en un extremo de la pista resistiva, donde la resistencia es máxima. En este punto, la señal que llega a la ECU es de aproximadamente 0,5 a 0,8 V.

Cuando la mariposa se abre completamente (acelerador a fondo), el cursor se desplaza al otro extremo de la pista, donde la resistencia es mínima. La señal sube hasta aproximadamente 4,5 V.

La ECU lee esta señal de voltaje cientos de veces por segundo y la cruza con la información de otros sensores (como el MAP, el MAF o el sensor de RPM) para determinar la cantidad exacta de combustible que debe inyectar y el momento preciso del encendido.

Tipos de sensor TPS

No todos los sensores TPS son iguales. Existen diferentes tecnologías:

TPS de contacto (potenciometro clásico)

Es el tipo más común en vehículos fabricados entre los años 90 y principios de los 2000. Utiliza la pista resistiva de carbono que ya hemos descrito. Su ventaja es la sencillez y el bajo coste, pero con el tiempo la pista se desgasta por la fricción mecánica del cursor, generando puntos muertos o lecturas erraticas.

TPS sin contacto (efecto Hall)

Los vehículos más modernos utilizan sensores TPS basados en el efecto Hall. En lugar de una pista resistiva, emplean un iman y un chip sensor que detecta el campo magnético sin contacto físico. Al no haber fricción, estos sensores son mucho más duraderos y fiables, prácticamente sin desgaste mecánico. Son habituales en coches a partir de 2005-2010.

TPS doble (redundante)

Muchos vehículos modernos incorporan un sensor TPS doble que integra dos señales independientes en un solo cuerpo. La segunda señal sirve de respaldo y verificación: si la ECU detecta que las dos lecturas no coinciden, activa un código de avería. Esto es especialmente común en vehículos con acelerador electrónico (drive-by-wire), donde no hay cable mecánico entre el pedal y la mariposa.

Sensor integrado en el pedal del acelerador

En los sistemas drive-by-wire, además del TPS en el cuerpo de aceleración, existe un sensor de posición del pedal del acelerador (APP) que detecta cuanto pisas. La ECU compara ambas señales para garantizar un control preciso y seguro.

Síntomas de un sensor TPS en mal estado

Un sensor TPS defectuoso altera profundamente el comportamiento del motor porque la centralita pierde la referencia de la demanda del conductor. Estos son los síntomas más habituales:

1. Tirones al acelerar

Es el síntoma más reconocible. Al pisar el acelerador de forma suave y progresiva, el coche responde con tirones bruscos o sacudidas, como si acelerase a empujones. Esto ocurre porque el sensor envia una señal erratica a la ECU: en vez de una subida lineal de voltaje, se producen picos y caidas que la centralita interpreta como cambios bruscos en la demanda de aceleración.

2. Ralenti irregular o inestable

Con la mariposa supuestamente cerrada, si el TPS envia un voltaje incorrecto (por ejemplo, 1,2 V en vez de 0,6 V), la ECU cree que la mariposa esta ligeramente abierta y ajusta la mezcla en consecuencia. El resultado es un ralenti que sube, baja, oscila o incluso se cala sin motivo aparente.

3. Falta de potencia o cortes de aceleración

Si el sensor TPS tiene una zona muerta (una sección de la pista desgastada donde no hay señal), al pasar por esa zona al acelerar el motor puede cortarse momentaneamente o no responder. Esto es especialmente peligroso al incorporarse a una autopista o al adelantar.

4. Consumo excesivo de combustible

Cuando la ECU no recibe una señal coherente del TPS, tiende a enriquecer la mezcla como medida de protección. Esto se traduce en un consumo de combustible notablemente superior al habitual, que puede aumentar entre un 15% y un 30%.

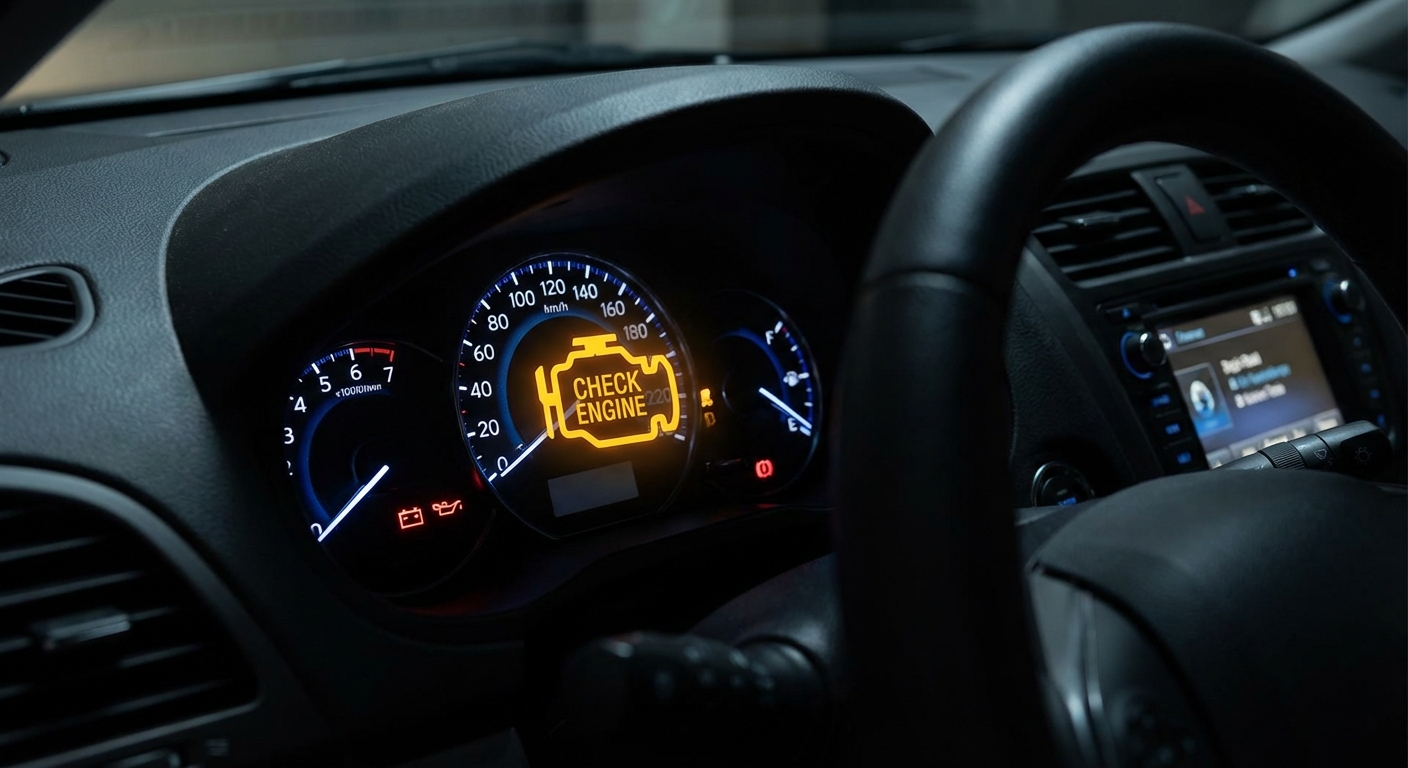

5. Testigo del motor encendido (check engine)

La centralita detecta las anomalias en la señal del TPS y almacena códigos de avería específicos. Los más habituales son:

6. Modo de emergencia (limp mode)

En casos graves, cuando la ECU detecta una señal del TPS completamente fuera de rango o contradictoria con otros sensores, puede activar el modo de emergencia. En este modo, el motor se limita a unas 2.000-2.500 RPM y la potencia se reduce drasticamente para proteger el motor. El coche funciona, pero apenas puedes superar los 60-70 km/h.

7. Problemas en el cambio automático

En vehículos con transmisión automática, la ECU utiliza la señal del TPS para decidir cuando y como cambiar de marcha. Un TPS defectuoso provoca cambios bruscos, tardios o en el momento inadecuado, lo que además de ser incomodo puede dañar la caja de cambios a largo plazo.

Diagnóstico del sensor TPS con multimetro

Antes de sustituir el sensor TPS, es fundamental confirmar el diagnóstico correctamente. Muchos mecánicos aficionados cambian el sensor innecesariamente cuando el problema real es un cable roto, un conector corroido o incluso la propia ECU.

Herramientas necesarias

• Multimetro digital (mínimo con función de voltaje DC)
• Juego de puntas de prueba finas (back-probing)
• Escaner OBD2 (recomendable pero no imprescindible)
• Manual de taller o diagrama del conector para tu vehículo

Paso 1: Identificar los pines del conector

El conector del TPS tiene normalmente tres pines (en los sensores dobles puede tener cinco o seis). Consulta el diagrama eléctrico de tu vehículo para identificar:

• Pin de alimentación de 5V (referencia de la ECU)
• Pin de masa (tierra/GND)
• Pin de señal (voltaje variable)

Paso 2: Comprobar la alimentación

Con el contacto puesto (motor apagado), conecta el multimetro entre el pin de alimentación y el de masa. Debes leer 5,0 V ± 0,1 V. Si no llegan 5V al sensor, el problema no está en el TPS sino en el cableado o la propia centralita.

Paso 3: Medir la señal con la mariposa cerrada

Conecta el multimetro entre el pin de señal y masa. Con el contacto puesto y el pedal del acelerador sin pisar, la lectura debe estar entre 0,5 y 0,8 V. Si marca 0 V, hay un circuito abierto. Si marca más de 1 V, el sensor está desajustado o defectuoso.

Paso 4: Prueba de barrido (la más importante)

Esta es la prueba definitiva. Mantiene las puntas conectadas al pin de señal y masa, y abre lentamente la mariposa a mano (o pide a alguien que pise el acelerador muy despacio). Observa la lectura del multimetro:

• La señal debe subir de forma continua y progresiva desde 0,5 V hasta 4,5 V.
• No debe haber saltos bruscos, caidas a cero o fluctuaciones erraticas.
• Si el voltaje “salta” en algun punto o desaparece momentaneamente, la pista resistiva está desgastada en esa zona.

Consejo profesional: Algunos multimetros tienen función MIN/MAX que registra el valor mínimo y máximo durante la prueba. Si el mínimo cae por debajo de 0,3 V o el máximo supera 4,8 V durante el barrido, el sensor esta defectuoso.

Paso 5: Verificar con escaner OBD2

Si dispones de un escaner OBD2 con lectura de datos en vivo, puedes observar el porcentaje de apertura del acelerador en tiempo real. Debe coincidir aproximadamente con la apertura física de la mariposa. Un buen escaner mostrará también la gráfica de la señal, donde cualquier irregularidad será visible de inmediato.

Causas de avería del sensor TPS

Comprender por que falla el TPS te ayudara a prevenir averías futuras:

Desgaste mecánico de la pista

En los sensores de tipo potenciometro, el cursor deslizante recorre la pista resistiva miles de veces al día. Con el paso de los kilómetros (normalmente a partir de los 100.000-150.000 km), la pista se desgasta en las zonas de mayor uso, creando puntos muertos.

Suciedad y carbonilla

La proximidad del sensor al cuerpo de aceleración hace que los vapores de aceite del sistema de ventilación del carter y los residuos de la combustión puedan contaminar el sensor, depositando una capa de carbonilla que interfiere con la lectura.

Corrosión del conector

La exposición a la humedad y las variaciones de temperatura provocan corrosión en los terminales del conector. Un contacto deficiente puede simular exactamente los mismos síntomas que un sensor defectuoso, por lo que siempre conviene revisar el conector antes de cambiar la pieza.

Vibraciones del motor

Las vibraciones constantes del motor pueden aflojar las conexiones internas del sensor o dañar las soldaduras del circuito. Esto es más común en vehículos con soportes de motor desgastados que transmiten más vibración de lo normal.

Sobretensión eléctrica

Picos de tensión en el sistema eléctrico (por ejemplo, al hacer un puente con otro vehículo o por un alternador defectuoso) pueden dañar el circuito interno del sensor.

Precio del sensor TPS y coste de sustitución

La sustitución del sensor TPS es una reparación relativamente sencilla y rápida. En la mayoría de los vehículos, el sensor esta accesible directamente en el cuerpo de aceleración y solo requiere retirar dos tornillos y desconectar el conector eléctrico. Un mecánico experimentado puede completar el trabajo en 30 a 60 minutos.

Merece la pena un TPS original frente a uno genérico?

Para la mayoría de vehículos, un sensor TPS de marca reconocida (Bosch, Delphi, VDO, Hella) ofrece una relación calidad-precio excelente sin necesidad de recurrir al original del fabricante del coche. Los sensores genéricos de marcas desconocidas pueden dar problemas de calibración y durar menos, por lo que conviene invertir unos euros más en una marca fiable.

Dato importante: Algunos vehículos requieren recalibrar el sensor TPS después de sustituirlo, utilizando un escaner de diagnóstico para que la ECU “aprenda” los nuevos valores mínimo y máximo. En otros coches, la ECU se adapta automáticamente tras unos minutos de conducción.

Limpieza del sensor TPS: alternativa económica

Antes de gastar dinero en un sensor nuevo, puedes intentar una limpieza que en muchos casos resuelve los problemas:

1. Desconecta la batería por seguridad.
2. Retira el sensor TPS del cuerpo de aceleración (dos tornillos).
3. Desconecta el conector eléctrico con cuidado.
4. Aplica spray limpiador de contactos electrónicos en la pista resistiva y el cursor. No uses limpiadores agresivos ni disolventes que puedan dañar el plástico.
5. Deja secar completamente (unos 10 minutos).
6. Aprovecha para limpiar también el conector y aplicar grasa dielectrica en los terminales para prevenir corrosión.
7. Remonta todo y reconecta la batería.

Esta limpieza es especialmente efectiva cuando el problema es la acumulación de suciedad, pero no servira si la pista resistiva esta físicamente desgastada.

El sensor TPS en sistemas drive-by-wire

En los vehículos modernos con acelerador electrónico (la mayoría de coches fabricados a partir de 2005), no existe un cable mecánico entre el pedal y la mariposa de aceleración. En su lugar, el sistema funciona así:

1. El conductor pisa el pedal del acelerador.
2. Un sensor de posición del pedal (APP) envia la señal a la ECU.
3. La ECU procesa la demanda junto con otras variables (control de tracción, control de crucero, etc.).
4. Un motor eléctrico en el cuerpo de aceleración abre la mariposa según lo que la ECU determine.
5. El sensor TPS confirma que la mariposa se ha abierto al ángulo correcto.

En estos sistemas, el TPS funciona como un sensor de retroalimentación que verifica que la mariposa obedece las ordenes de la ECU. Si la señal del TPS no coincide con lo esperado, la centralita detecta un error y puede activar el modo de emergencia.

Además, los sistemas drive-by-wire suelen utilizar sensores TPS dobles por seguridad: si uno falla, el otro mantiene el funcionamiento básico del motor. Esto explica códigos como el P2135, que indica una discrepancia entre los dos sensores.

Consejos finales para el mantenimiento

• Revisa el conector del TPS en cada cambio de aceite o revisión — un vistazo rápido puede detectar corrosión a tiempo.
• Limpia el cuerpo de aceleración periódicamente (cada 40.000-60.000 km) para reducir la suciedad que llega al sensor.
• No ignores los tirones al acelerar — un TPS defectuoso puede derivar en daños al catalizador si la mezcla se descontrola.
• Si cambias el sensor TPS, comprueba también la válvula IAC y el cableado general del cuerpo de aceleración, ya que muchos problemas de ralenti tienen multiples causas.
• Guarda el código de avería que aparezca en el escaner OBD2 antes de borrar los códigos. Esa información es valiosa para un diagnóstico más completo.

El sensor TPS es una pieza pequeña y económica, pero su correcto funcionamiento es crítico para la respuesta del motor, el consumo de combustible y la seguridad en la conducción. Ante cualquier síntoma sospechoso, un diagnóstico con multimetro te permitirá confirmar o descartar el problema en pocos minutos y sin coste.
