Válvula IAC: que es, como funciona, síntomas de fallo y limpieza

Qué es la válvula IAC

La válvula IAC (Idle Air Control, o válvula de control de aire en ralenti) es un componente del sistema de inyección electrónica encargado de regular la cantidad de aire que entra al motor cuando el acelerador no está pisado. Su misión es mantener un ralenti estable y uniforme independientemente de las condiciones de funcionamiento.

Cuando levantas el pie del acelerador, la mariposa de aceleración se cierra casi por completo. Sin embargo, el motor necesita seguir recibiendo una cantidad precisa de aire para mantenerse funcionando al ralenti (normalmente entre 700 y 900 RPM en gasolina). La válvula IAC se encarga de dejar pasar exactamente la cantidad de aire necesaria a través de un conducto auxiliar que rodea la mariposa de aceleración.

Este componente es especialmente importante porque las necesidades de aire en ralenti varian constantemente según multiples factores:

• Temperatura del motor: En frío, el motor necesita más aire y más combustible, por lo que la IAC se abre más para elevar el ralenti (ralenti rápido en frío).
• Carga eléctrica: Al encender el aire acondicionado, los faros o la luneta térmica, el alternador exige más esfuerzo al motor. La IAC compensa abriendo más el paso de aire.
• Dirección asistida: Al girar el volante con el coche parado, la bomba de la dirección carga el motor. La IAC ajusta el ralenti para evitar que se cale.
• Cambio automático: Al meter Drive o Reverse, la transmisión genera una carga adicional que la IAC debe compensar.

La válvula IAC está presente en la mayoría de vehículos con inyección electrónica fabricados entre los años 80 y mediados de los 2000. En los coches más modernos con acelerador electrónico (drive-by-wire), su función la asume directamente el motor eléctrico del cuerpo de aceleración.

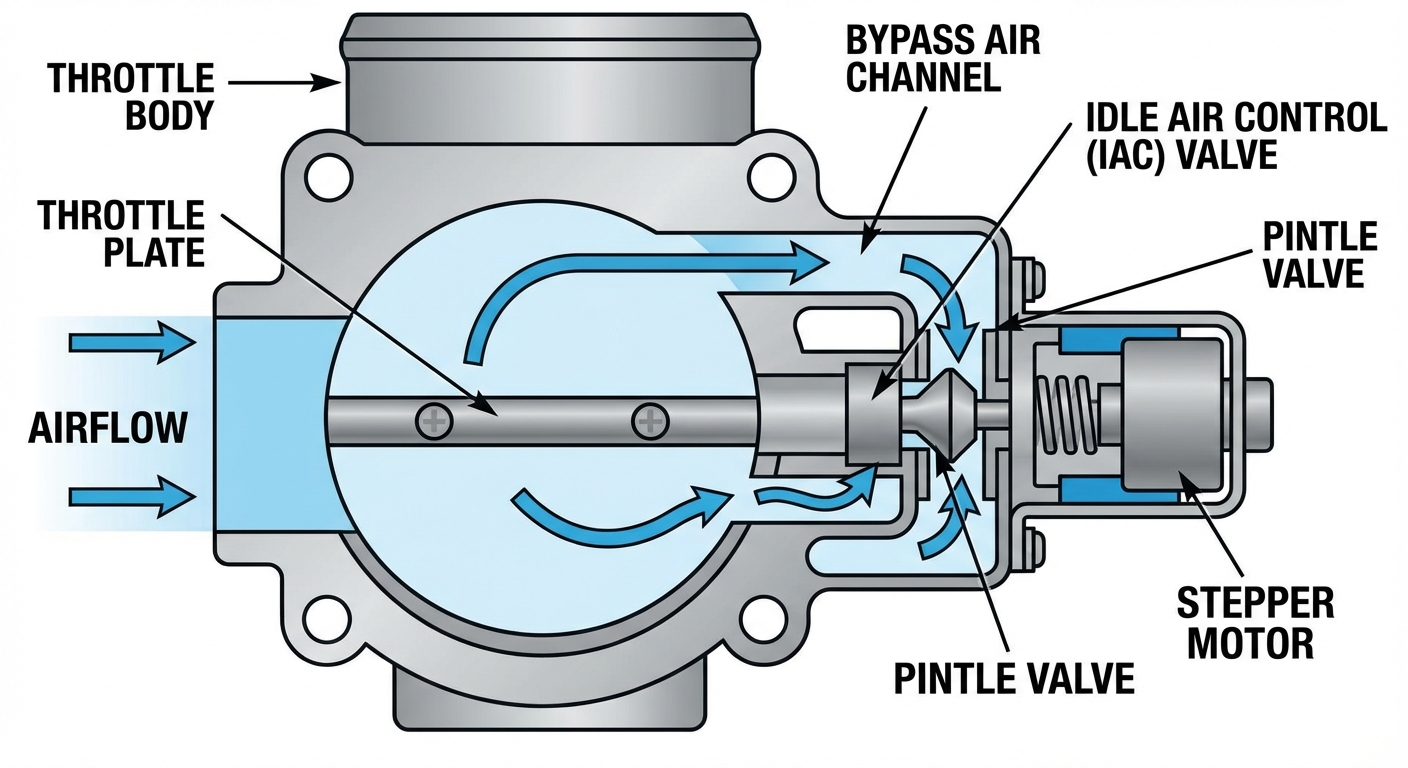

Cómo funciona la válvula IAC

La válvula IAC funciona bajo el control directo de la centralita del motor (ECU), que le envia señales eléctricas para abrir o cerrar el paso de aire según las necesidades del momento. El principio básico es sencillo: un vastago móvil (o un obturador rotativo) regula la sección de un conducto auxiliar que conecta la zona anterior a la mariposa (donde hay aire a presión atmosférica) con la zona posterior (colector de admisión, donde hay vacio).

Tipos de válvula IAC

Existen varios diseños de válvula IAC según el fabricante y la epoca del vehículo:

Motor paso a paso (stepper motor)

Es el tipo más habitual en vehículos europeos y muchos asiaticos. La ECU envia pulsos eléctricos a un pequeño motor paso a paso que avanza o retrocede un vastago cónico. Cada pulso mueve el vastago una fracción de milímetro, permitiendo un control muy preciso del paso de aire.

La ECU controla típicamente entre 0 y 255 pasos, siendo el valor en caliente y sin carga de unos 20 a 50 pasos en la mayoría de vehículos.

Solenoide de ciclo de trabajo (duty cycle)

Utilizado en muchos vehículos japoneses y algunos americanos. En lugar de un motor paso a paso, emplea un solenoide electromagnético que vibra rápidamente abriendo y cerrando el paso de aire. La ECU regula el porcentaje de tiempo que el solenoide está abierto (ciclo de trabajo o duty cycle), variando así el flujo promedio de aire.

Válvula rotativa

Algunos fabricantes (principalmente General Motors) utilizaron una válvula IAC con un obturador rotativo accionado por un motor eléctrico. La rotación del obturador expone mayor o menor sección del conducto de aire auxiliar.

Proceso de control del ralenti

El control del ralenti es un proceso continuo que sigue esta secuencia:

1. La ECU lee las RPM reales del motor a través del sensor de posición del cigueñal.
2. Compara las RPM reales con las RPM objetivo programadas para las condiciones actuales (temperatura, carga, etc.).
3. Si las RPM son más bajas de lo deseado, la ECU abre más la IAC para dejar pasar más aire (y anade más combustible proporcionalmente).
4. Si las RPM son más altas, la ECU cierra la IAC para reducir el flujo de aire.
5. Este ciclo se repite constantemente para mantener un ralenti estable.

Dato técnico: Al cortar el contacto, la mayoría de las ECU mueven la válvula IAC a una posición predeterminada (normalmente bastante abierta) para facilitar el próximo arranque. Si escuchas un leve zumbido del motor al apagar el coche, probablemente sea la IAC reposicionandose.

Síntomas de una válvula IAC en mal estado

Los problemas en la válvula IAC se manifiestan casi exclusivamente en el comportamiento del ralenti. Si notas algo extraño cuando el coche está parado en un semáforo o recien arrancado, la IAC es una de las primeras sospechosas.

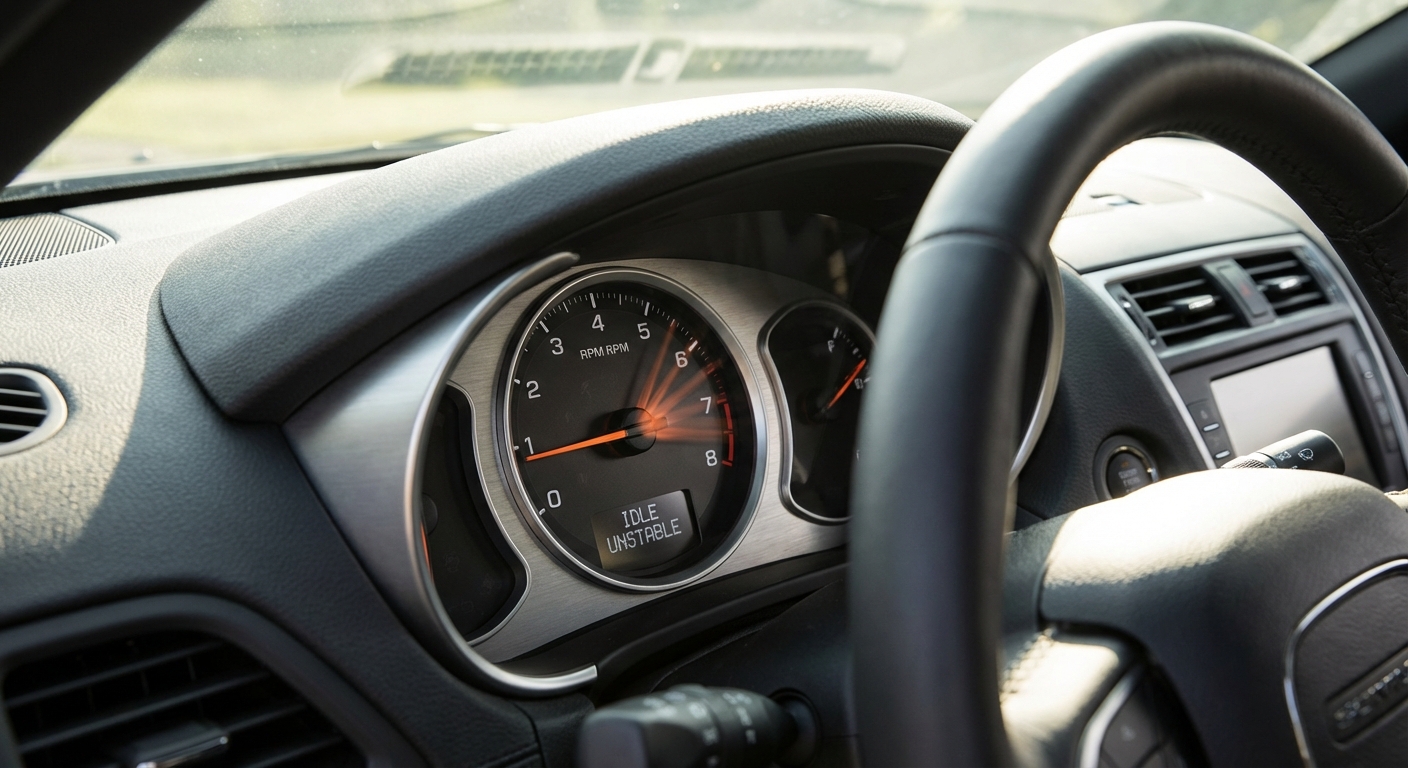

1. Ralenti inestable (oscilante)

Es el síntoma más clásico y reconocible. El motor al ralenti sube y baja de vueltas repetidamente, como si alguien estuviera pisando y soltando el acelerador suavemente. Las RPM oscilan típicamente entre 500 y 1.200 en ciclos de 2-3 segundos. Este fenomeno se conoce como “ralenti hunting” en terminología de taller.

2. Ralenti demasiado alto

Si la válvula IAC se queda bloqueada en posición abierta (por suciedad o avería mecánica), el motor recibe demasiado aire en ralenti. El resultado es un ralenti que se mantiene entre 1.200 y 2.000 RPM sin pisar el acelerador, incluso con el motor ya caliente. Esto genera un consumo excesivo y puede dificultar frenar el coche a velocidad lenta.

3. Ralenti demasiado bajo y calado

Si la IAC se queda bloqueada en posición cerrada o prácticamente cerrada, el motor no recibe suficiente aire en ralenti. Las RPM caen por debajo de 500 y el motor se cala repetidamente, especialmente al detenerse en un cruce, al meter una marcha en un cambio automático o al activar el aire acondicionado.

4. Dificultad de arranque en frío

Al arrancar el motor en frío, la ECU necesita que la IAC se abra significativamente para proporcionar el aire extra necesario. Si la válvula está atascada o responde con lentitud, el arranque en frío será difícil o el motor se calara a los pocos segundos de arrancar.

5. El motor se cala al encender el aire acondicionado

Al activar el climatizador, el compresor genera una carga adicional importante sobre el motor. La IAC debería abrirse para compensar, pero si no funciona correctamente, el motor no puede asumir la carga extra y se cala o las RPM bajan peligrosamente.

6. Testigo del motor encendido

Aunque no siempre se enciende (depende del vehículo y del tipo de fallo), la ECU puede registrar códigos de avería relacionados:

7. Ralenti diferente en caliente y en frío

Es normal que el ralenti sea más alto en frío (1.000-1.200 RPM) y baje al calentar (750-850 RPM). Pero si la diferencia es exagerada, si el ralenti alto se mantiene mucho tiempo después de que el motor alcance la temperatura o si el comportamiento es erratico, la IAC puede estar funcionando incorrectamente.

Limpieza de la válvula IAC paso a paso

La limpieza de la válvula IAC es una de las operaciones de mantenimiento más agradecidas en relación esfuerzo-resultado. En muchos casos, una simple limpieza resuelve completamente los problemas de ralenti sin necesidad de comprar una pieza nueva.

Herramientas y materiales necesarios

• Juego de llaves de tubo o destornilladores (según el vehículo)
• Spray limpiador de carburadores/cuerpos de aceleración (no usar WD-40)
• Cepillo de dientes viejo o cepillo de cerdas suaves
• Trapos limpios que no dejen pelusa
• Junta nueva para la IAC (recomendable, cuestan 2-5 euros)

Procedimiento de limpieza

Paso 1: Localizar la válvula IAC. Esta montada directamente en el cuerpo de aceleración o muy cerca de el, conectada mediante un conector eléctrico y sujeta con 2 o 3 tornillos. Consulta el manual de tu vehículo si no la identificas.

Paso 2: Desconectar la batería. Por seguridad, desconecta el borne negativo de la batería antes de manipular componentes eléctricos.

Paso 3: Desconectar el conector eléctrico. Presiona la pestaña de seguridad y desconecta el conector. No tires del cable, sino del propio conector.

Paso 4: Retirar los tornillos de fijación. Retira los tornillos que sujetan la IAC al cuerpo de aceleración. Ten cuidado de no perderlos ni de que caigan dentro del colector de admisión.

Paso 5: Extraer la válvula. Tira suavemente de la válvula. Si está pegada por la suciedad, no la fuerces: aplica un poco de limpiador alrededor de la junta y espera unos minutos.

Paso 6: Inspeccionar el vastago y el conducto. Observa el estado del vastago (la punta cónica que regula el flujo de aire) y del conducto en el cuerpo de aceleración. Si están cubiertos de una capa negra y aceitosa de carbonilla, la limpieza será muy efectiva.

Paso 7: Aplicar el limpiador. Rociar generosamente el spray limpiador de carburadores sobre el vastago, dejando que el líquido disuelva la carbonilla. Utiliza el cepillo suave para frotar con cuidado las zonas más sucias. Repite el proceso 2 o 3 veces si es necesario.

Precaución importante: En las válvulas IAC de motor paso a paso, nunca empujes ni tires del vastago manualmente. El motor interno tiene una posición calibrada y forzarlo puede dañar los engranajes internos de forma irreversible.

Paso 8: Limpiar también el conducto. Aprovecha para limpiar el conducto auxiliar en el cuerpo de aceleración por donde círcula el aire de ralenti. Aplica limpiador y pasa un trapo.

Paso 9: Dejar secar completamente. Espera al menos 15 minutos para que el limpiador se evapore por completo antes de remontar.

Paso 10: Remontar con junta nueva. Coloca la junta nueva (o reutiliza la antigua si está en buen estado), atornilla la válvula, conecta el conector eléctrico y reconecta la batería.

Paso 11: Resetear la ECU (recomendable). Tras la limpieza, es conveniente borrar los códigos de avería con un escaner OBD2 y dejar que la ECU recaprenda los parámetros de ralenti. Algunos vehículos necesitan un procedimiento de reaprendizaje específico que puede consistir simplemente en dejar el motor al ralenti durante 5-10 minutos sin tocar nada.

Causas de avería de la válvula IAC

Acumulación de carbonilla

Es la causa número uno. Los vapores del sistema de ventilación del carter, los residuos de la combustión y los vapores de combustible que recirculan por el sistema de admisión depositan una capa de carbonilla y residuos aceitosos en el vastago y el conducto de la IAC. Con el tiempo, esta capa endurece y dificulta o impide el movimiento del vastago.

Desgaste del motor eléctrico interno

El motor paso a paso o el solenoide tienen una vida útil limitada. Después de millones de ciclos de apertura y cierre, los componentes internos se desgastan y el movimiento se vuelve impreciso o se bloquea.

Corrosión del conector

La humedad y los cambios de temperatura provocan corrosión en los pines del conector eléctrico, generando malos contactos que la ECU interpreta como un fallo del sensor.

Fugas de vacio

Si la junta de la válvula IAC está deteriorada o hay grietas en el conducto auxiliar, se producen fugas de vacio que permiten la entrada de aire no controlado, desestabilizando el ralenti.

Fallos en la ECU

En casos raros, el problema no está en la IAC sino en el circuito de control de la ECU que la gobierna. Un driver (transistor de potencia) averiado en la centralita puede hacer que la IAC no reciba las señales correctas.

Precio de la válvula IAC y coste de sustitución

La sustitución de la válvula IAC es una operación sencilla que raramente supera los 30-45 minutos de mano de obra. La pieza esta accesible en la mayoría de los vehículos y no requiere herramientas especiales.

Merece la pena limpiarla o mejor cambiarla directamente?

La recomendación general es intentar primero la limpieza, especialmente si nunca se ha hecho antes. La limpieza resuelve el problema en el 60-70% de los casos y su coste es mínimo. Si después de una limpieza a fondo los síntomas persisten, entonces si conviene sustituir la pieza por una nueva.

Si el vehículo tiene más de 200.000 km y la válvula IAC nunca se ha tocado, puede merecer la pena ir directamente a la sustitución, ya que el desgaste mecánico interno no se soluciona con limpieza.

Diferencia entre la válvula IAC y el cuerpo de aceleración electrónico

En los vehículos modernos (a partir de 2005-2010 aproximadamente), el sistema de acelerador electrónico (drive-by-wire) ha hecho que la válvula IAC independiente sea innecesaria. En estos sistemas, el cuerpo de aceleración incorpora un motor eléctrico que controla la mariposa en todo momento, incluido el ralenti.

Si tu coche tiene acelerador electrónico y experimentas problemas de ralenti, el problema no será una válvula IAC (porque no la tiene) sino posiblemente el cuerpo de aceleración electrónico, el sensor de posición del pedal o la ECU.

Consejos de mantenimiento preventivo

• Limpia la válvula IAC cada 40.000-60.000 km como medida preventiva, incluso si no notas síntomas. Es una operación rápida que alarga la vida del componente.
• Cambia el filtro de aire en los intervalos recomendados. Un filtro sucio permite el paso de partículas que ensucian más rápidamente la IAC.
• Mantiene el sistema de ventilación del carter en buen estado. Una válvula PCV defectuosa envia más vapores de aceite al sistema de admisión, acelerando la acumulación de carbonilla.
• No ignores un ralenti inestable pensando que se solucionará solo. Una IAC que no funciona correctamente obliga a la ECU a realizar ajustes excesivos que pueden derivar en mayor consumo y emisiones.
• Aprovecha cuando limpies la IAC para limpiar también el cuerpo de aceleración completo. Ambos componentes se ensucian por las mismas causas y la limpieza conjunta es mucho más efectiva.
• Si sustituyes la IAC por una nueva, guarda la antigua limpia como pieza de emergencia. Un sensor IAC de repuesto en la guantera puede sacarte de un apuro en carretera.

La válvula IAC es un componente que trabaja sin descanso cada segundo que el motor esta al ralenti. Una limpieza periódica y un poco de atención a los síntomas tempranos te ahoraran visitas innecesarias al taller y te garantizaran un ralenti suave y estable durante muchos años.
