Qué es el brazo de suspensión
El brazo de suspensión, también conocido como trapecio o triangulo de suspensión, es uno de los componentes estructurales más importantes del sistema de suspensión de un vehículo. Se trata de una pieza metálica (de acero estampado, hierro fundido o aluminio forjado) que conecta la mangueta de la rueda (donde se monta el buje y el disco de freno) con el subchasis o carroceria del vehículo.
Su función es doble: por un lado, sujeta la rueda al vehículo permitiendole moverse verticalmente (subir y bajar al pasar por baches) y, por otro, controla la geometría de la rueda durante ese movimiento, manteniendo los ángulos correctos de caida, convergencia y avance para que el neumático tenga siempre el contacto óptimo con el asfalto.
El brazo de suspensión es una pieza que soporta enormes esfuerzos mecánicos. Cada vez que pasas por un bache, frenas, aceleras o giras, los brazos reciben fuerzas de compresión, tracción, flexión y torsión que se transmiten desde la rueda hasta el chasis. Por eso están fabricados con materiales resistentes y se fijan mediante rotulas y silentblocks (casquillos elasticos) que permiten el movimiento controlado y absorben las vibraciones.
Cuando los brazos de suspensión o sus articulaciones se desgastan, los efectos son muy perceptibles: ruidos, vibraciones, inestabilidad y desgaste irregular de neumáticos. Es una pieza cuyo buen estado es crítico para la seguridad del vehículo.
Función del brazo de suspensión en detalle
Para comprender la importancia del brazo de suspensión, conviene analizar sus funciones específicas:
Soporte estructural de la rueda
El brazo es el enlace físico entre la rueda y el chasis del vehículo. Sin el, la rueda simplemente no estaría sujeta. En una suspensión de tipo McPherson (la más común en el eje delantero de turismos), el brazo inferior es el único punto de anclaje inferior de la mangueta, mientras que el amortiguador/muelle actua como punto superior. En suspensiones de doble triangulo o multibrazo, varios brazos trabajan conjuntamente para sujetar la rueda desde diferentes ángulos.
Control de la geometría de la rueda
Esta es quizás la función más crítica desde el punto de vista de la conducción. La geometría de la suspensión (los ángulos de caida, convergencia y avance de la rueda) determina como se comporta el neumático en contacto con el asfalto. El brazo de suspensión está diseñado con una geometría muy precisa para que, cuando la rueda sube y baja, estos ángulos se mantengan dentro de unos parámetros optimos.
- Ángulo de caida (camber): Inclinación lateral de la rueda vista de frente. Un brazo bien diseñado mantiene una caida ligeramente negativa que mejora el agarre en curvas
- Convergencia (toe): Orientación de la rueda vista desde arriba. Los brazos controlan que las ruedas apunten correctamente hacia delante
- Ángulo de avance (caster): Inclinación del eje de giro de la dirección vista de lado. Influye en la estabilidad en línea recta y en el autocentrado del volante
Transmisión de fuerzas de frenado y aceleración
Los brazos de suspensión transmiten las fuerzas longitudinales (de frenado y aceleración) desde la rueda al chasis. Cuando frenas, la inercia del vehículo empuja el coche hacia delante, y esa fuerza se transmite a través de los brazos al subchasis. En vehículos de tracción delantera, las fuerzas de aceleración también pasan por los brazos delanteros.
Aislamiento de vibraciones
Los silentblocks de los brazos actuan como filtros que impiden que las vibraciones de la carretera se transmitan directamente al habitaculo. Sin estos elementos elasticos, cada imperfección del asfalto se sentiria como un golpe seco en el coche.
Tipos de brazos de suspensión
Los brazos de suspensión varian enormemente en forma, tamaño y material según el tipo de suspensión del vehículo. Estos son los principales tipos:
Según su posición
| Tipo | Posición | Función principal | Vehiculos típicos |
|---|---|---|---|
| Brazo inferior | Debajo de la mangueta | Soportar el peso, controlar movimiento lateral | Todos los vehículos |
| Brazo superior | Encima de la mangueta | Controlar ángulo de caida, guiar rueda | Doble triangulo, multibrazo |
| Brazo de arrastre | Longitudinal (delante-atrás) | Controlar movimiento longitudinal de la rueda | Suspensiones multibrazo traseras |
| Brazo de empuje | Longitudinal (inverso) | Controlar avance y frenado | Algunos diseños delanteros |
| Brazo de convergencia | Transversal posterior | Ajustar convergencia de la rueda | Suspensiones multibrazo |
Según su forma
Brazo triangular (trapecio)
Es la forma más común. Tiene forma de triangulo o trapecio, con dos puntos de anclaje en el subchasis (mediante silentblocks) y un punto en la mangueta (mediante rotula). Esta geometría ofrece gran rigidez con un peso moderado y permite controlar eficazmente los movimientos laterales y longitudinales de la rueda.
Es el tipo estándar en suspensiones McPherson y también se usa como brazo inferior en suspensiones de doble triangulo.
Brazo recto (tipo barra)
Tiene forma de barra recta con un silentblock en un extremo y una rotula en el otro. Se usa habitualmente en suspensiones multibrazo como brazo complementario (brazo de arrastre, brazo de convergencia, etc.). Al tener un solo punto de anclaje en cada extremo, controla el movimiento en una única dirección.
Brazo en L o en J
Variantes del brazo triangular con formas adaptadas a las restricciones de espacio de determinados vehículos. Son comunes en suspensiones delanteras de vehículos con motor transversal, donde el espacio es limitado.
Brazo curvo
Algunos brazos tienen una curvatura diseñada para rodear obstáculos como el tubo de escape, la transmisión o el subchasis. Son típicos de suspensiones traseras multibrazo.
Según el tipo de suspensión
Suspensión McPherson (1 brazo inferior)
Es la suspensión más extendida en turismos actuales para el eje delantero. Utiliza un único brazo inferior (triangular) que sujeta la base de la mangueta, mientras que la parte superior va anclada al amortiguador tipo columna que se fija a la torreta de la carroceria.
Ventajas: Diseño compacto, económico, ligero y fácil de reparar. Inconvenientes: Control de geometría limitado, mayor variación de caida al comprimir.
Suspensión de doble triangulo (2 brazos)
Utiliza dos brazos triangulares (uno inferior y uno superior) que sujetan la mangueta por arriba y por abajo. Cada brazo controla un aspecto diferente de la geometría, lo que permite un control mucho más preciso del movimiento de la rueda.
Ventajas: Excelente control de geometría, comportamiento deportivo, menor desgaste de neumáticos. Inconvenientes: Más complejo, más pesado, más caro de fabricar y reparar.
Vehiculos típicos: Mercedes Clase C y Clase E, Audi A4 y A6, Alfa Romeo Giulia, Honda Civic (delantero), Ferrari, Lamborghini.
Suspensión multibrazo (3 a 5 brazos)
Es una evolución del doble triangulo donde los dos brazos triangulares se sustituyen por varios brazos independientes (normalmente entre 3 y 5 por rueda). Cada brazo controla un parámetro específico de la geometría, ofreciendo el máximo control posible sobre el movimiento de la rueda.
Ventajas: Control de geometría óptimo, máximo confort y agarre, adaptabilidad del diseño. Inconvenientes: Muy complejo, muchas piezas de desgaste, reparaciones costosas.
Vehiculos típicos: BMW Serie 3 y Serie 5, Audi A4 (eje delantero y trasero), Mercedes Clase E, Volkswagen Passat (eje trasero).
| Tipo de suspensión | Número de brazos por rueda | Control geometría | Coste reparación | Confort |
|---|---|---|---|---|
| McPherson | 1 brazo inferior | Medio | Bajo | Bueno |
| Doble triangulo | 2 brazos (superior + inferior) | Alto | Medio-alto | Muy bueno |
| Multibrazo | 3 a 5 brazos | Excelente | Alto | Excelente |
| Eje rígido | Brazos de guía (2-4) | Básico | Bajo | Limitado |
Según el material
| Material | Peso | Resistencia | Coste | Vehiculos |
|---|---|---|---|---|
| Acero estampado | Alto | Muy alta | Bajo | Mayoría de turismos |
| Hierro fundido | Muy alto | Muy alta | Bajo-medio | Vehiculos comerciales, todoterrenos |
| Aluminio forjado | Bajo | Alta | Alto | Vehiculos premium (Audi, BMW, Mercedes) |
| Aluminio fundido | Bajo | Media-alta | Medio-alto | Gama media-alta |
Los brazos de aluminio son cada vez más comunes en vehículos modernos por su excelente relación peso-resistencia. Sin embargo, tienen un inconveniente: a diferencia del acero, que se deforma antes de romperse (dando señales de aviso), el aluminio puede fracturarse de forma repentina si recibe un impacto fuerte, como un golpe severo contra un bordillo.

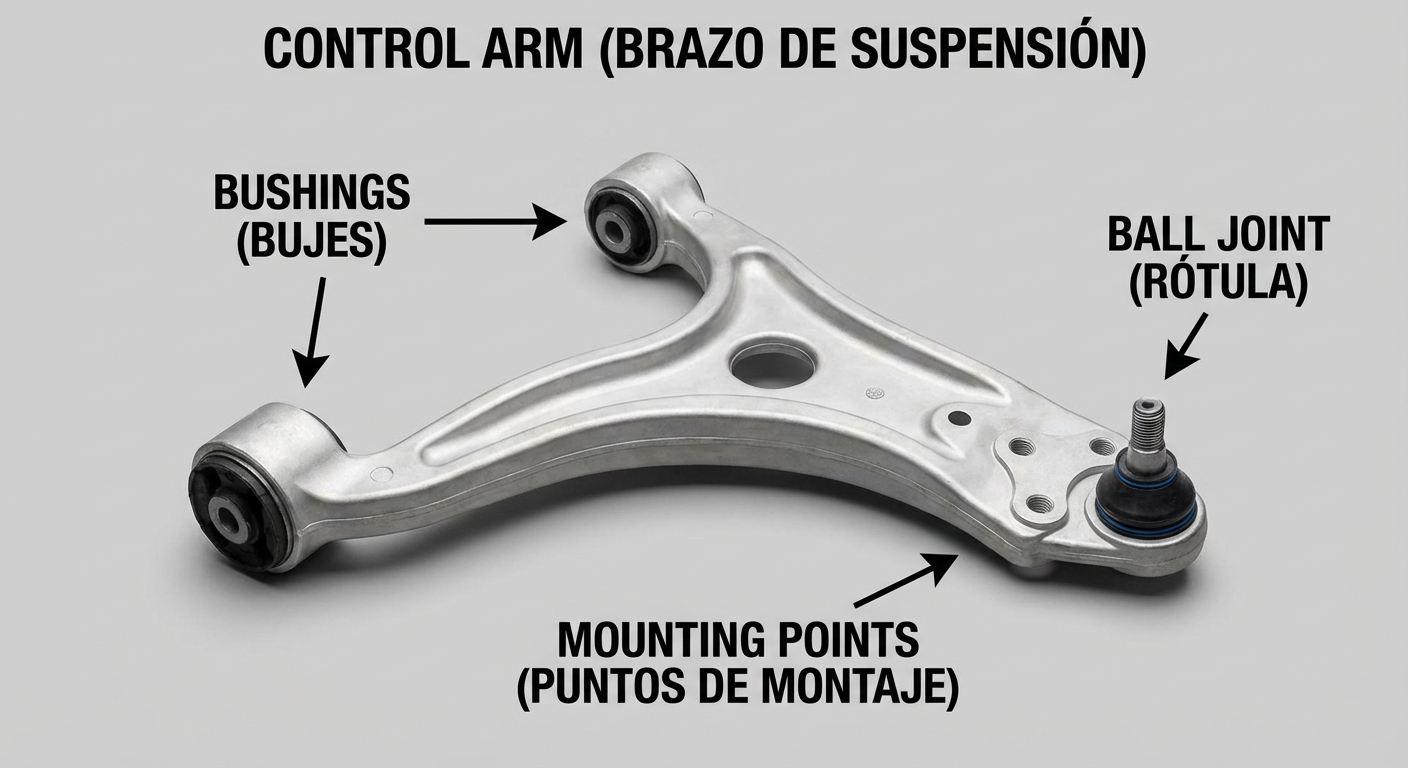

Componentes de desgaste del brazo de suspensión
El brazo de suspensión en si (la pieza metálica) raramente se desgasta o se rompe en condiciones normales de uso. Lo que se deteriora son sus articulaciones: los silentblocks y las rotulas.

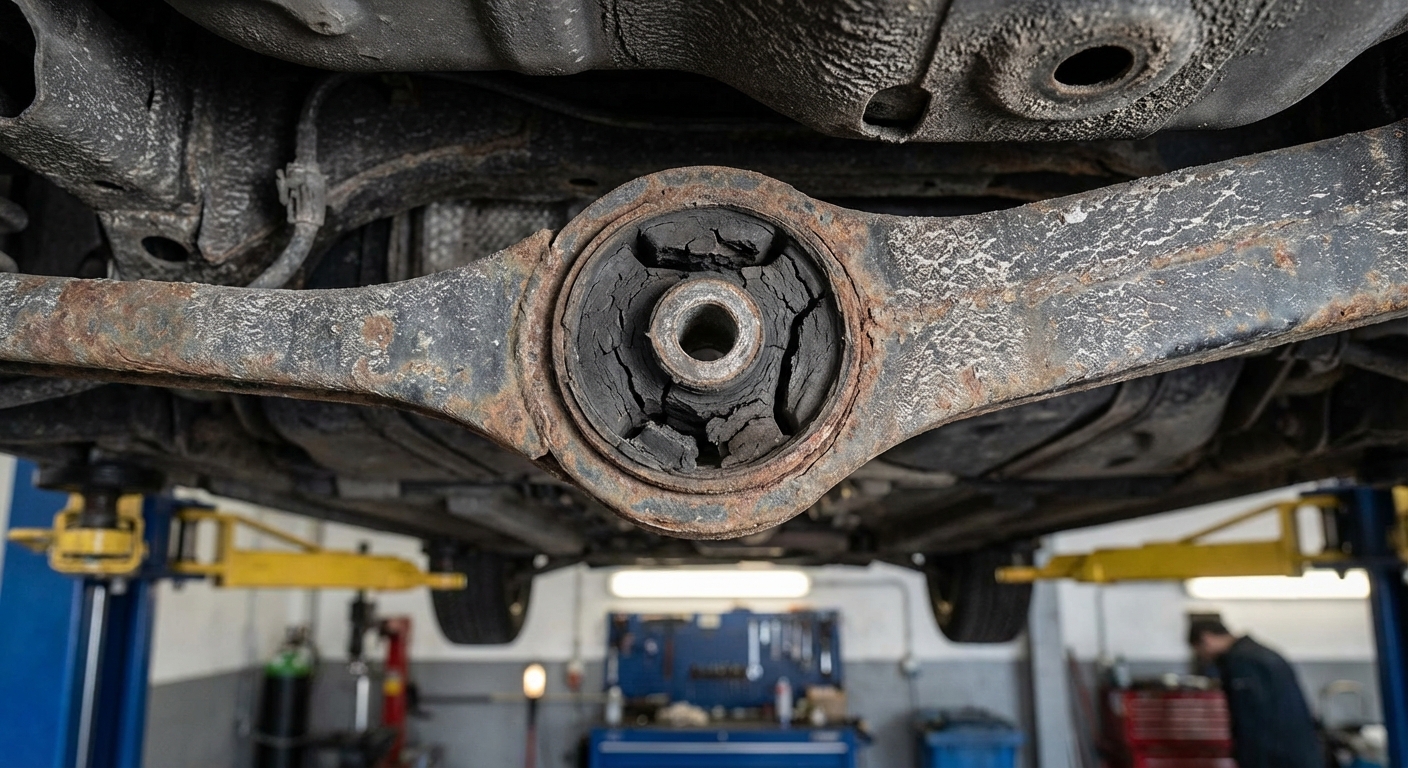

Silentblocks
Los silentblocks (también llamados casquillos o bujes elasticos) son las articulaciones que unen el brazo al subchasis. Están formados por un cilindro de goma vulcanizada unido a dos casquillos metálicos (interior y exterior). La goma permite un movimiento angular limitado mientras absorbe vibraciones y ruido.
Con el tiempo, la goma se agrieta, endurece y deforma, perdiendo su capacidad de absorción y permitiendo un juego excesivo. Los silentblocks suelen ser el primer componente en desgastarse.
Rotulas
La rotula es la articulación que une el brazo a la mangueta de la rueda. Funciona como una articulación esférica que permite el movimiento en multiples direcciones simultaneamente. Esta formada por una bola metálica alojada dentro de un casquillo de teflon o nylon, protegida por un guardapolvo de goma.
Cuando la rotula se desgasta, aparece un juego peligroso que afecta directamente a la geometría de la rueda. Una rotula con mucho juego puede llegar a desacoplarse, lo que provocaría la pérdida total de sujeción de la rueda, una avería extremadamente peligrosa.
Síntomas de brazos de suspensión desgastados
Los síntomas de desgaste en los brazos de suspensión (o más exactamente, en sus silentblocks y rotulas) son progresivos. Al principio son leves y faciles de ignorar, pero empeoran con el tiempo hasta convertirse en un problema de seguridad.
1. Ruidos en la suspensión
Es el primer síntoma que suele aparecer. Se trata de golpes secos o crujidos procedentes de la zona de las ruedas al pasar por baches, al frenar o al arrancar. A diferencia del golpeteo de una bieleta, los ruidos de un brazo de suspensión suelen ser más graves y contundentes, ya que la pieza soporta más peso y los esfuerzos son mayores.
El ruido puede presentarse en diferentes situaciones:
- Al pasar por baches: Golpe seco, único, en cada impacto
- Al frenar: Crujido o golpe al pisar el freno, porque la rueda se desplaza ligeramente hacia delante
- Al girar el volante a tope: Crujido procedente de la rotula, especialmente al maniobrar en parking
- Al arrancar o acelerar bruscamente: Golpe seco, más notable en tracción delantera
2. Vibraciones en el volante
Los silentblocks deteriorados dejan de filtrar las vibraciones correctamente, transmitiendolas al volante. Si notas que el volante vibra más de lo normal, especialmente al circular por asfalto en mal estado, los brazos de suspensión (junto con los neumáticos y la alineación) son uno de los sospechosos habituales.
3. Desgaste irregular de neumáticos
Un brazo de suspensión con silentblocks o rotulas desgastados altera los ángulos de la rueda. La caida y la convergencia se salen de sus valores correctos, provocando que el neumático apoye de forma desigual sobre el asfalto. Los patrones de desgaste más comunes son:
- Desgaste en el hombro interior: Indica exceso de caida negativa
- Desgaste en el hombro exterior: Indica exceso de caida positiva
- Desgaste en dientes de sierra: Indica convergencia incorrecta
- Desgaste desigual izquierda/derecha: Indica que un brazo esta más desgastado que el otro
4. Tiron del volante hacia un lado
Si un brazo de un lado esta más desgastado que el del otro, la geometría será diferente en cada rueda, lo que puede provocar que el coche tire hacia un lado al circular en línea recta. Este síntoma se confunde frecuentemente con un problema de alineación, pero si la alineación no se mantiene tras ajustarla, la causa suele estar en los brazos.
5. Mayor distancia de frenado
Con los silentblocks delanteros muy desgastados, al frenar la rueda puede desplazarse ligeramente de su posición, alterando el contacto del neumático con el suelo. Esto puede aumentar la distancia de frenado y reducir la eficacia del sistema ABS.
6. Inestabilidad general del vehículo
En estados avanzados de desgaste, el vehículo se siente vago e impreciso. Las reacciones al volante son lentas, el coche no traza las curvas con precisión y la sensación general es de inseguridad al volante. Esta es una señal inequivoca de que los brazos necesitan atención urgente.
7. Fallo en la ITV
Los brazos de suspensión se revisan rigurosamente en la ITV. Se comprueba el juego de las rotulas y los silentblocks en el detector de holguras (platos oscilantes) y visualmente en el foso. Un juego excesivo es motivo de defecto grave.
Diagnóstico de los brazos de suspensión
Un mecánico experimentado puede diagnosticar el estado de los brazos de suspensión mediante varias técnicas:
Inspección visual
Con el vehículo elevado, se inspeccionan visualmente los guardapolvos de las rotulas (buscando grietas o roturas), los silentblocks (buscando grietas en la goma, deformaciones o separación del metal) y el propio brazo (buscando corrosión severa, fisuras o deformaciones).
Prueba de juego manual
El mecánico mueve la rueda con las manos en diferentes direcciones (vertical, horizontal, rotacional) buscando juegos anormales en las articulaciones. Con experiencia, es posible determinar cual de las articulaciones tiene juego excesivo por la dirección y el tipo de movimiento que se detecta.
Prueba con palanca
Se utiliza una barra de palanca (destornillador grande o palanca específica) para forzar el movimiento de cada articulación individualmente, buscando juegos que no son evidentes con la mano.
Detector de holguras (ITV)
El equipo profesional de la ITV incluye platos oscilantes que mueven la rueda lateralmente de forma controlada mientras un técnico observa desde abajo las articulaciones, detectando juegos y holguras.
Precio de los brazos de suspensión
El coste de sustitución de los brazos varia enormemente según el tipo de suspensión del vehículo:
Suspensión McPherson (1 brazo por rueda)
| Concepto | Precio orientativo |
|---|---|
| Brazo inferior genérico (unidad) | 30 - 120€ |
| Brazo inferior original (unidad) | 80 - 300€ |
| Mano de obra (por brazo) | 80 - 200€ |
| Total por brazo (genérico + mano de obra) | 110 - 320€ |
| Total eje delantero (2 brazos) | 250 - 600€ |
Suspensión doble triangulo (2 brazos por rueda)
| Concepto | Precio orientativo |
|---|---|
| Kit de 2 brazos genérico (1 rueda) | 80 - 300€ |
| Kit de 2 brazos original (1 rueda) | 200 - 700€ |
| Mano de obra (por rueda) | 150 - 300€ |
| Total eje delantero (4 brazos) | 500 - 1.200€ |
Suspensión multibrazo (3-5 brazos por rueda)
| Concepto | Precio orientativo |
|---|---|
| Kit completo genérico (1 eje, 6-10 brazos) | 200 - 600€ |
| Kit completo original (1 eje, 6-10 brazos) | 500 - 2.000€ |
| Mano de obra (1 eje completo) | 300 - 600€ |
| Alineación posterior | 40 - 80€ |
| Total eje delantero multibrazo | 600 - 2.500€ |
| Total eje trasero multibrazo | 500 - 2.000€ |
Consejo profesional: En vehículos con suspensión multibrazo como los Audi A4/A6 o BMW Serie 3/Serie 5, es habitual cambiar todos los brazos de un eje a la vez en forma de kit. Aunque no todos esten igual de desgastados, la diferencia de coste respecto a cambiarlos de uno en uno es pequeña (te ahorras mano de obra repetida) y te aseguras de que toda la suspensión queda en perfecto estado.
Kits de brazos completos: una opción inteligente
Para vehículos con suspensión multibrazo, los fabricantes de recambios ofrecen kits completos que incluyen todos los brazos, rotulas y silentblocks de un eje. Estos kits suelen ser más económicos que comprar las piezas por separado y garantizan que todos los componentes son de la misma calidad y compatibles entre si.
Algunas marcas reconocidas que ofrecen kits de brazos de calidad:
| Marca | Especialidad | Rango de precio (kit eje) |
|---|---|---|
| Lemforder | Equipamiento original | 300 - 800€ |
| TRW | Equipamiento original | 250 - 700€ |
| Meyle HD | Aftermarket reforzado | 200 - 500€ |
| Febi Bilstein | Aftermarket calidad | 180 - 450€ |
| SKF | Alta calidad | 250 - 600€ |
La línea Meyle HD (Heavy Duty) merece mención especial: son piezas de recambio rediseñadas para corregir debilidades del diseño original, a menudo utilizando mejores materiales o refuerzos adicionales. En vehículos con problemas conocidos de durabilidad en los brazos (como algunos modelos de Audi y Volkswagen), la opción HD puede ser la más acertada.
Cuándo cambiar los brazos de suspensión
No existe un intervalo fijo de sustitución en kilómetros, ya que el desgaste depende mucho del uso. Sin embargo, estas son las pautas generales:
- 60.000 - 80.000 km: Primera revisión sería de los silentblocks y rotulas, especialmente en vehículos que circulan por carreteras en mal estado
- 80.000 - 120.000 km: Rango habitual de sustitución de los primeros componentes desgastados
- 120.000 - 150.000 km: A estas alturas, la mayoría de vehículos necesitan al menos una sustitución parcial o completa de los brazos
- Tras un golpe fuerte: Si has pasado un bache profundo a velocidad, has subido un bordillo con fuerza o has tenido un accidente menor, conviene revisar los brazos aunque no notes síntomas inmediatos
La regla de oro es sencilla: si aparecen síntomas, revisa y sustituye. Los brazos de suspensión son componentes de seguridad y no conviene apurar su vida útil. Una rotula que se desacopla mientras círculas puede tener consecuencias catastróficas.
Brazos de suspensión y alineación de la dirección
Un punto fundamental que muchos conductores desconocen es la relación directa entre los brazos de suspensión y la alineación de la dirección. Si cambias los brazos o detectas desgaste en ellos, es imprescindible realizar una alineación posterior.
Del mismo modo, si llevas el coche a alinear y el taller te dice que no consigue ajustar los valores o que la alineación no se mantiene tras unos miles de kilómetros, la causa más probable es que los brazos de suspensión (o sus articulaciones) están desgastados y permiten que la geometría se mueva fuera de los parámetros establecidos.
El coste de una alineación de dirección oscila entre 40 y 80 euros en un taller generalista y entre 60 y 120 euros en un concesionario. Es una inversión pequeña que evita desgastes prematuros de neumáticos que cuestan mucho más.
Resumen: claves sobre el brazo de suspensión
El brazo de suspensión es una pieza crítica para la seguridad y el confort de tu vehículo. Resume lo que necesitas recordar:
- Es la pieza que une la rueda al chasis, controlando su movimiento y geometría
- Los componentes de desgaste son los silentblocks (casquillos de goma) y las rotulas (articulaciones esféricas)
- Los síntomas principales son ruidos, vibraciones, tirón del volante y desgaste irregular de neumáticos
- El coste de reparación varia mucho según el tipo de suspensión: desde 250 euros (McPherson) hasta más de 2.000 euros (multibrazo completo)
- Tras cualquier sustitución de brazos es obligatorio realizar una alineación de dirección
- Las marcas de recambio de referencia son Lemforder, TRW, Meyle HD y Febi Bilstein
- No apures la vida útil de un brazo desgastado: una rotula rota puede provocar la pérdida total de control del vehículo
