Bombin de embrague: que es, como funciona, síntomas de fallo y precio

Qué es el bombin de embrague

El bombin de embrague es un componente hidráulico esencial del sistema de embrague de los vehículos con caja de cambios manual. Su función es transformar la fuerza que ejerces sobre el pedal de embrague en presión hidráulica, y transmitir esa presión para accionar el mecanismo de desembrague.

En realidad, cuando hablamos del bombin de embrague nos referimos a un sistema compuesto por dos piezas que trabajan en conjunto:

• Bombin emisor (también llamado maestro o principal): conectado directamente al pedal de embrague
• Bombin receptor (también llamado esclavo o secundario): situado en la caja de cambios, acciona el mecanismo de desembrague

Ambos están unidos por una tuberia o latiguillo hidráulico por la que círcula líquido de frenos a presión. Este sistema ha sustituido al antiguo cable de embrague mecánico en la gran mayoría de coches modernos, ya que ofrece un accionamiento más suave, preciso y con menor desgaste.

Si alguna vez has notado que el pedal de embrague se vuelve blando, se hunde hasta el fondo o pierdes la capacidad de meter marchas, es muy probable que el bombin de embrague sea el culpable.

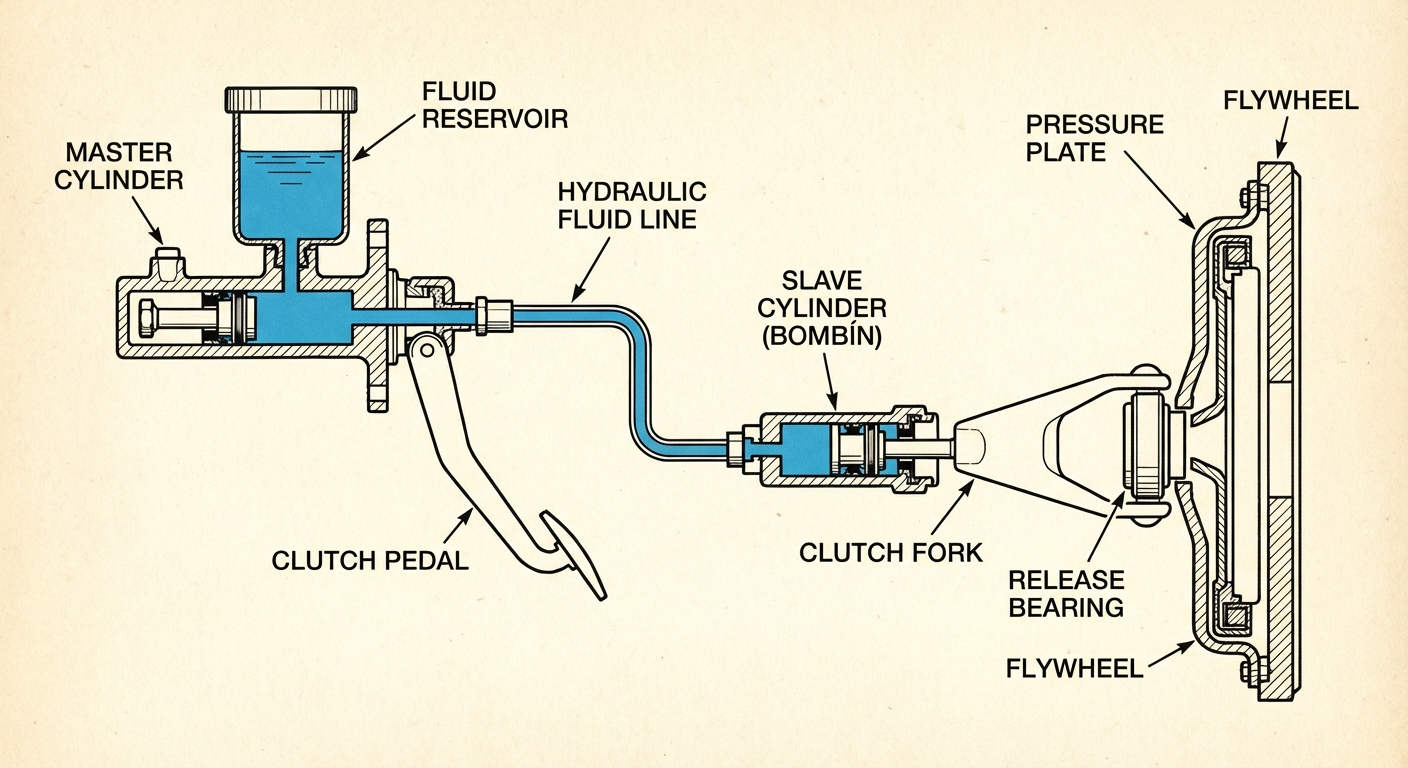

Cómo funciona el sistema hidráulico de embrague

El funcionamiento del bombin de embrague se basa en el principio de Pascal: la presión ejercida en un punto de un fluido confinado se transmite por igual en todas las direcciones. Es exactamente el mismo principio que utilizan los frenos hidráulicos de tu coche.

Paso a paso del proceso

1. Pisas el pedal de embrague: el pedal acciona una varilla que empuja el pistón del bombin emisor.

2. El bombin emisor genera presión: el pistón comprime el líquido de frenos dentro del cilindro, generando una presión hidráulica que se transmite por la tuberia.

3. La presión llega al bombin receptor: el líquido a presión empuja el pistón del bombin receptor, que se desplaza hacia afuera.

4. Se acciona el desembrague: el movimiento del pistón receptor empuja la horquilla de embrague o directamente el cojinete de empuje (collarino), que a su vez presiona el diafragma del plato de presión.

5. El disco se libera: al presionar el diafragma, el plato de presión se separa del disco de embrague, interrumpiendo la transmisión de par entre el motor y la caja de cambios.

6. Sueltas el pedal: un muelle de retorno devuelve el pistón del emisor a su posición, la presión desaparece, el bombin receptor retrocede y el embrague vuelve a acoplar.

Ventajas del sistema hidráulico frente al cable

La principal desventaja del sistema hidráulico es que, si hay una fuga de líquido, el embrague deja de funcionar por completo y de forma repentina, mientras que un cable se deteriora de forma más progresiva.

Bombin emisor (maestro): que es y donde esta

El bombin emisor, también conocido como cilindro maestro de embrague, es la primera pieza del circuito hidráulico. Esta ubicado en el vano del motor, generalmente atornillado a la pared del cortafuegos (la chapa que separa el habitaculo del motor), justo enfrente de donde se encuentra el pedal de embrague en el interior.

Componentes del bombin emisor

• Cuerpo cilíndrico de aluminio o hierro fundido
• Pistón con retenes de goma (que aseguran la estanqueidad)
• Muelle de retorno que devuelve el pistón a su posición de reposo
• Depósito de líquido (en algunos modelos es independiente; en otros, comparte depósito con el circuito de frenos)
• Varilla de empuje conectada al pedal
• Racor de salida donde se conecta la tuberia hacia el receptor

El bombin emisor es relativamente fácil de sustituir porque esta accesible en el vano motor. No requiere desmontar la caja de cambios, lo que hace que su reparación sea mucho más económica que la del receptor.

Averias típicas del bombin emisor

• Fuga de líquido por los retenes: los retenes de goma se deterioran con el tiempo y el líquido de frenos viejo. Verás manchas de líquido en la zona del pedal o en el vano motor.
• Pistón agarrotado: la corrosión interna puede bloquear el pistón, impidiendo el recorrido completo.
• Depósito agrietado o con fugas: el depósito de plástico puede agrietarse con el paso de los años.

Bombin receptor (esclavo): que es y donde esta

El bombin receptor o cilindro esclavo es la pieza que recibe la presión hidráulica del emisor y la convierte en movimiento mecánico para desembragar. Se encuentra ubicado en la caja de cambios, y su posición exacta depende del diseño del vehículo.

Dos tipos de bombin receptor

Existen dos configuraciones principales:

1. Bombin receptor externo (convencional)

Se monta en el exterior de la campana de embrague, atornillado a la caja de cambios. Su pistón empuja una horquilla metálica que a su vez mueve el cojinete de empuje contra el diafragma. Es el tipo más antiguo y también el más fácil de sustituir, ya que no requiere desmontar la caja de cambios en muchos vehículos.

2. Bombin receptor concéntrico (CSC — Concentric Slave Cylinder)

Es el diseño moderno que utilizan la mayoría de coches actuales. Se trata de un cilindro con forma de anillo que se monta alrededor del eje primario de la caja de cambios, directamente sobre el cojinete de empuje. Elimina la necesidad de horquilla y es más compacto y eficiente.

El inconveniente del CSC es que, para sustituirlo, es necesario desmontar la caja de cambios completa, lo que encarece significativamente la mano de obra.

Averias típicas del bombin receptor

• Fuga de líquido por el reten del pistón: es la avería más común. El líquido se escapa y se pierde la presión del circuito.
• Deformación por calor: al estar cerca del motor y la caja de cambios, las altas temperaturas pueden afectar a los retenes.
• Aire en el circuito: si hay una pequeña fuga, entra aire al circuito y el pedal se vuelve esponjoso.

Síntomas de un bombin de embrague en mal estado

Reconocer los síntomas a tiempo puede evitarte quedar tirado en la carretera o provocar daños más costosos en la caja de cambios. Estos son los signos principales de que el bombin de embrague está fallando:

1. Pedal de embrague blando o esponjoso

Es el síntoma más característico. Al pisar el pedal, notas que tiene un tacto blando, sin resistencia, como si pisaras una esponja. Esto indica que hay aire en el circuito hidráulico, normalmente causado por una fuga lenta en alguno de los retenes.

En las fases iniciales, el pedal puede recuperar algo de firmeza si lo bombeas varias veces rápidamente, pero conforme avanza la avería, la mejoria será cada vez menor.

2. Pedal que se hunde hasta el fondo

Si el pedal se va directamente al suelo y no ofrece ninguna resistencia, significa que el circuito ha perdido una cantidad significativa de líquido o que los retenes internos del bombin están completamente deteriorados. En este caso, el embrague no funcionará en absoluto.

3. Dificultad para meter marchas

Cuando el bombin no transmite la presión correctamente, el disco de embrague no se separa por completo del volante motor. Esto provoca que las marchas entren con dificultad, con ruidos de rascado en los piñones (especialmente la primera y la marcha atrás).

Si fuerzas el cambio de marchas en esta situación, puedes dañar los sincronizadores de la caja de cambios.

4. Fuga visible de líquido

Revisa periódicamente la zona bajo el coche, especialmente cerca de la caja de cambios. Si ves manchas de líquido claro o amarillento (el líquido de frenos es transparente-ambar), es una señal de fuga en el bombin receptor o en la tuberia.

También puedes comprobar el nivel del depósito de líquido de embrague (o de frenos, si es compartido). Si baja sin motivo aparente, hay una fuga en algun punto del circuito.

5. Pedal con recorrido excesivo

El punto de desembrague se desplaza cada vez más hacia el fondo del recorrido. Es decir, tienes que pisar el pedal mucho más de lo normal antes de que el embrague desacople. Esto indica una pérdida progresiva de efectividad del bombin.

6. Ruidos al pisar el pedal

Si escuchas chirridos, crujidos o ruidos metálicos al accionar el pedal, puede indicar que el pistón del bombin está seco o agarrotado, o que la varilla de empuje tiene juego excesivo.

Importante: Muchos de estos síntomas son similares a los de un disco de embrague desgastado o un cojinete de empuje averiado. Un mecánico experimentado puede diferenciar la causa revisando el nivel de líquido y el estado del circuito hidráulico antes de desmontar la caja de cambios.

Diagnóstico del bombin de embrague

Antes de sustituir el bombin, conviene realizar un diagnóstico adecuado para confirmar que es realmente la pieza averiada:

Comprobaciones básicas

1. Nivel de líquido: comprueba el depósito. Si el nivel ha bajado, hay fuga.
2. Inspección visual: busca manchas de líquido en el vano motor (zona del emisor), en el suelo bajo la caja de cambios (zona del receptor) y en las tuberias.
3. Prueba del pedal: con el motor parado, pisa el pedal varias veces. Si se endurece al bombear pero se ablanda al mantenerlo pisado, hay una fuga interna en el bombin.
4. Purga del circuito: si tras purgar el aire del circuito el problema desaparece temporalmente pero vuelve al cabo de unos días, confirma que hay una fuga lenta.

Diagnóstico avanzado

• Medición de presión hidráulica: con un manómetro conectado al circuito se puede verificar si la presión generada por el emisor es la correcta y si se mantiene estable.
• Inspección del líquido: si el líquido esta muy oscuro o tiene partículas, los retenes internos están deteriorados.

Cuándo y como cambiar el bombin de embrague

Cuándo cambiarlo

No existe un intervalo fijo de sustitución porque el bombin de embrague no es una pieza de desgaste programado como las pastillas de freno. Sin embargo, hay situaciones en las que debes cambiarlo:

• Cuando hay fuga de líquido confirmada
• Cuando el pedal pierde firmeza de forma recurrente tras purgar el circuito
• Cuando se sustituye el kit de embrague completo (es muy recomendable aprovechar para cambiar al menos el receptor)
• Cuando el líquido de frenos no se ha cambiado en muchos años y los retenes están dañados

Proceso de sustitución

Bombin emisor (accesible):

1. Desconectar la tuberia hidráulica del emisor
2. Desatornillar el bombin del cortafuegos (normalmente 2 tornillos)
3. Desconectar la varilla del pedal
4. Montar el nuevo bombin y reconectar todo
5. Rellenar con líquido de frenos nuevo y purgar el circuito para eliminar el aire

Bombin receptor concéntrico (requiere desmontar caja):

1. Desmontar la caja de cambios
2. Retirar el bombin receptor viejo del eje primario
3. Instalar el nuevo CSC (normalmente incluido en kits de embrague de calidad)
4. Volver a montar la caja de cambios
5. Rellenar y purgar el circuito

Consejo profesional: Si vas a desmontar la caja de cambios para cambiar el bombin receptor, aprovecha para sustituir el kit de embrague completo (disco, plato de presión y cojinete). La mano de obra es la misma y te ahorraras tener que repetir la operación a corto plazo.

Precio del bombin de embrague

El coste de sustitución varia mucho según la pieza afectada y el vehículo:

Factores que influyen en el precio

• Tipo de vehículo: los coches con motor transversal (tracción delantera) suelen ser más baratos de reparar que los de motor longitudinal o tracción trasera.
• Marca y modelo: vehículos premium (BMW, Mercedes, Audi) tienen piezas y mano de obra más caras.
• Tipo de taller: un taller generalista cobra entre un 30% y un 50% menos que un concesionario oficial.
• Calidad de la pieza: marcas como LUK, Sachs o Valeo ofrecen buena calidad a precio razonable.

Mantenimiento preventivo del sistema hidráulico de embrague

Aunque el bombin de embrague no requiere un mantenimiento complejo, hay acciones sencillas que prolongan significativamente su vida útil:

• Cambia el líquido de frenos cada 2 años o 40.000 km: el líquido absorbe humedad con el tiempo, lo que provoca corrosión interna en los bombines y deterioro de los retenes. Esta es la causa número uno de avería prematura.
• Comprueba el nivel periódicamente: un descenso del nivel sin motivo aparente es señal de fuga.
• No apoyes el pie en el pedal: conducir con el pie descansando sobre el pedal de embrague genera una ligera presión constante en el bombin y acelera el desgaste de los retenes.
• Evita los embragues bruscos: soltar el embrague de golpe genera picos de presión en el circuito hidráulico.
• Revisa las tuberias y latiguillos: con los años, las tuberias metálicas pueden oxidarse y los latiguillos de goma se agrietan. Sustituyelos si muestran señales de deterioro.

Bombin de embrague y la ITV

El bombin de embrague en si no es un elemento que se inspeccione directamente en la ITV. Sin embargo, una fuga de líquido hidráulico visible en la zona de la caja de cambios puede ser motivo de defecto grave por pérdida de fluidos. Además, si el embrague no funciona correctamente y el vehículo no puede realizar las maniobras requeridas en la inspección, el resultado será desfavorable.

Marcas recomendadas

A la hora de elegir un bombin de embrague de recambio, estas son las marcas más fiables del mercado:

Recomendación: Si vas a cambiar el bombin receptor concéntrico y el embrague tiene más de 80.000 km, opta por un kit de embrague completo de LUK, Sachs o Valeo que incluya el CSC. Te saldrá más rentable que comprar las piezas por separado y te garantizas la compatibilidad.

Conclusiones

El bombin de embrague es una pieza que pasa desapercibida hasta que falla, pero su correcto funcionamiento es fundamental para poder cambiar de marchas y conducir con seguridad. Los síntomas de fallo son bastante claros — pedal blando, fugas de líquido, dificultad para meter marchas — y conviene actuar rápido para evitar daños en la caja de cambios.

La mejor prevención es sencilla: cambia el líquido de frenos periódicamente y no ignores las señales de alerta. Si tienes que sustituir el bombin receptor, aprovecha para renovar el kit de embrague completo y tendrás el sistema como nuevo para otros 150.000 km.
