Disco de embrague: que es, como funciona, síntomas de desgaste y precio

Qué es el disco de embrague

El disco de embrague es la pieza central del sistema de embrague de un vehículo con caja de cambios manual. Se trata de un disco plano con forros de fricción en ambas caras que se encarga de transmitir el par motor desde el volante motor hasta la caja de cambios, permitiendo al conductor conectar y desconectar la transmisión de forma suave y controlada cada vez que cambia de marcha.

Imagina el disco de embrague como un intermediario: cuando el embrague está acoplado, el disco queda aprisionado entre el volante motor (que gira solidario al cigueñal) y el plato de presión, transmitiendo toda la potencia del motor a la caja de cambios. Cuando pisas el pedal de embrague, el plato de presión se retira y el disco queda libre, interrumpiendo la conexión.

Es una pieza de desgaste por naturaleza, como las pastillas de freno o los neumáticos. Sus forros de fricción se van consumiendo con cada acoplamiento hasta que llega un punto en que ya no pueden transmitir el par correctamente. En ese momento, el disco patina y necesita ser sustituido.

Componentes del disco de embrague

Un disco de embrague puede parecer una pieza simple, pero en realidad tiene varios elementos diseñados para garantizar un acoplamiento suave y una transmisión de par eficiente.

Estructura detallada

• Forros de fricción (ferodos): son las dos superficies de material compuesto que hacen contacto con el volante motor y el plato de presión. Están fabricados con mezclas de fibras de vidrio, resinas, kevlar, cobre y otros materiales que proporcionan alto coeficiente de fricción y resistencia al calor.

• Soporte del disco (disco base): es la estructura metálica circular sobre la que van remachados o pegados los forros de fricción. Suele ser de acero con ranuras radiales que ayudan a disipar el calor y evacuar los residuos de desgaste.

• Muelles amortiguadores (damper): situados en el centro del disco, son un conjunto de muelles helicoidales montados en una estructura que permite cierta rotación relativa. Su función es absorber las vibraciones torsionales del motor y suavizar el acoplamiento, evitando tirones.

• Buje estriado central: es el orificio central con estrias que se acopla al eje primario de la caja de cambios. A través de este buje es como el disco transmite el par a la transmisión.

• Arandelas de ondulación (en algunos modelos): pequeñas láminas onduladas entre el soporte y los forros que proporcionan una compresión progresiva, haciendo el acoplamiento aun más suave.

Cómo funciona el disco de embrague

El disco de embrague trabaja dentro de un conjunto de piezas que funcionan de forma coordinada. Para entender su papel, hay que conocer el sistema completo:

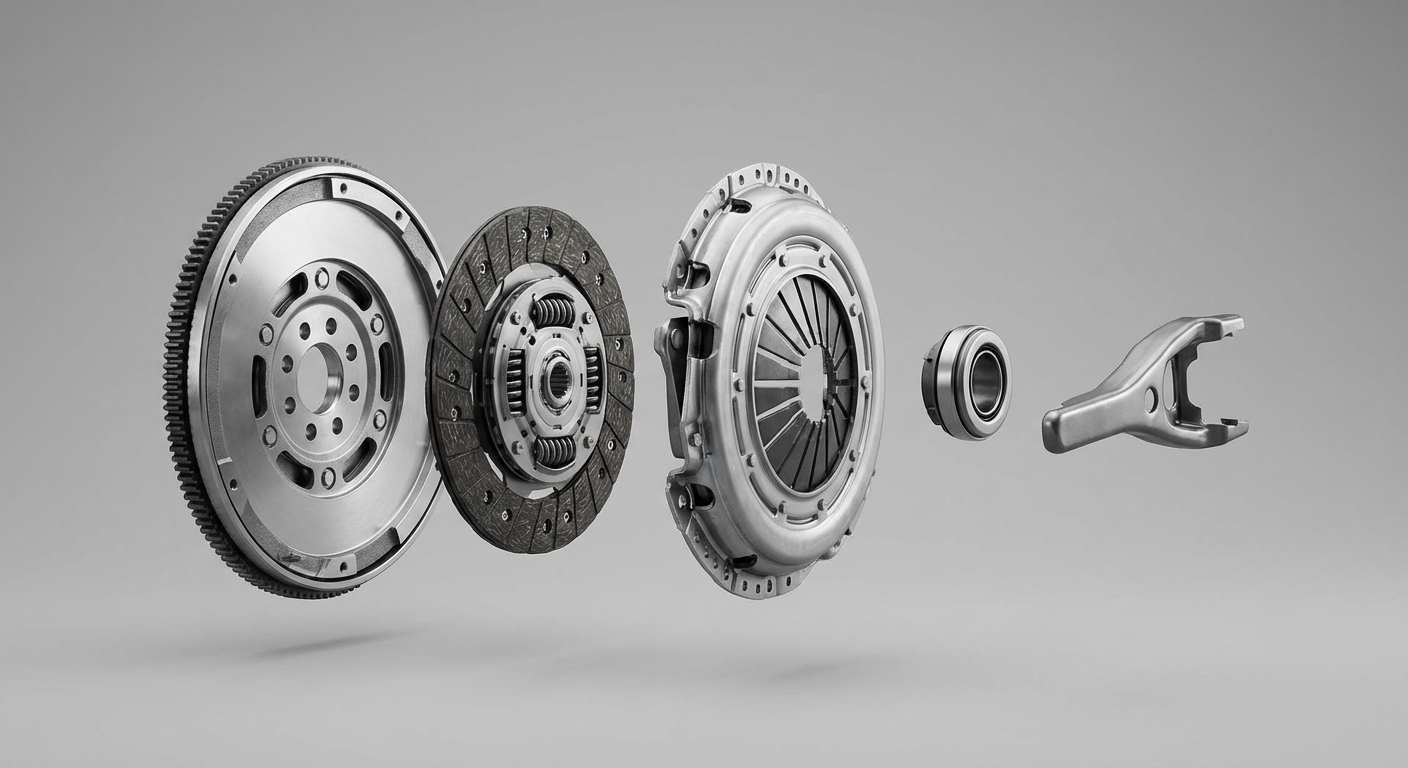

El sistema de embrague completo

Ciclo de funcionamiento

Embrague acoplado (pedal suelto):

El diafragma del plato de presión ejerce una fuerza constante que aprieta el disco de embrague contra el volante motor. Los forros de fricción del disco hacen contacto firme con ambas superficies metálicas. El disco gira solidario al volante motor y transmite todo el par al eje primario de la caja de cambios a través de las estrias del buje central.

En este estado, el motor y la caja de cambios están conectados y giran a la misma velocidad.

Embrague desacoplado (pedal pisado):

Al pisar el pedal, el sistema hidráulico empuja el cojinete de empuje contra el centro del diafragma. Este se deforma y libera la presión sobre el plato, que se separa ligeramente del disco. El disco queda libre y deja de transmitir par, aunque sigue girando por inercia.

En este estado, el motor y la caja de cambios están desconectados y puedes meter o sacar marchas.

Fase de acoplamiento (soltando el pedal):

Esta es la fase crítica para el desgaste del disco. Al soltar el pedal progresivamente, el plato de presión empieza a apretar el disco contra el volante, pero durante un breve instante hay patinamiento controlado: el disco y el volante giran a velocidades diferentes mientras se igualan.

Este patinamiento controlado es lo que permite arrancar suavemente desde parado y lo que genera el desgaste de los forros de fricción. Cuanto más brusco o prolongado sea este proceso, mayor será el desgaste.

Tipos de discos de embrague

Existen diferentes tipos de discos de embrague según el material de los forros y la aplicación:

Disco orgánico (el estándar)

Es el tipo que montan la inmensa mayoría de vehículos de calle. Los forros están compuestos por una mezcla de fibras, resinas y materiales metálicos que ofrecen un equilibrio perfecto entre fricción, durabilidad y suavidad de acoplamiento.

Son los más progresivos, lo que significa que permiten un control muy fino del punto de fricción. Su temperatura de trabajo está en el rango de los 200-350 grados centigrados.

Disco cerámico

Utilizado principalmente en competición y vehículos muy preparados. Los forros cerámicos (o cerametalicos) soportan temperaturas mucho más altas y transmiten más par, pero su acoplamiento es más brusco (tipo interruptor: o agarra o no agarra). No son recomendables para uso diario en ciudad.

Disco de embrague reforzado

Algunas marcas ofrecen discos con forros orgánicos de mayor grosor o mayor densidad de material para vehículos que han sido reprogramados o que trabajan en condiciones exigentes (remolque, montaña). Ofrecen mayor durabilidad sin sacrificar la suavidad de un disco orgánico.

Síntomas de un disco de embrague desgastado

Detectar el desgaste del disco a tiempo es clave para evitar quedarte tirado y para prevenir daños en otras piezas del sistema. Estos son los síntomas más comunes:

1. El embrague patina

Es el síntoma más claro y definitivo. Notas que al acelerar, especialmente en marchas largas (4a, 5a, 6a) y subiendo cuestas, el motor sube de revoluciones pero el coche no gana velocidad proporcionalmente. La aguja del cuentarrevoluciones sube más rápido de lo que acelera el vehículo.

Esto ocurre porque los forros de fricción están tan desgastados que no pueden transmitir todo el par del motor y el disco resbala entre el volante y el plato de presión.

Prueba sencilla: en una zona segura, círcula en 4a o 5a marcha a unas 2.000 rpm y acelera a fondo. Si las revoluciones suben bruscamente sin que el coche acelere de forma proporcional, el disco patina.

2. Olor a quemado

Un olor intenso a quemado, similar al de unas pastillas de freno recalentadas, es señal de que los forros del disco se están sobrecalentando por patinamiento. Este olor es particularmente notable en cuestas pronunciadas, al arrancar en pendiente o al remolcar.

Si el olor aparece solo de forma muy puntual (por ejemplo, tras una arrancada en pendiente muy pronunciada), puede que el disco aun tenga vida. Pero si aparece con frecuencia en uso normal, el desgaste es avanzado.

3. Vibraciones al soltar el embrague

Si al soltar el pedal progresivamente notas vibraciones o sacudidas en el pedal, el volante o todo el coche, puede indicar:

• Forros de fricción cristalizados: el material se ha vitrificado por exceso de calor y ha perdido sus propiedades.
• Disco deformado: por sobrecalentamiento, el disco se ha alabeado.
• Desgaste irregular: los forros se han gastado de forma desigual.
• Volante motor bimasa deteriorado: aunque no sea el disco en si, es una avería muy relacionada.

4. Punto de fricción cada vez más alto

Cada coche tiene un punto concreto del recorrido del pedal donde el embrague empieza a transmitir par (punto de fricción o “punto de agarre”). Conforme los forros se desgastan y pierden grosor, este punto se desplaza hacia arriba en el recorrido del pedal.

Si notas que tienes que soltar el pedal casi por completo antes de que el coche empiece a moverse, es señal de que el disco esta fino.

5. Dificultad para meter marchas

Si al pisar el pedal a fondo las marchas no entran suavemente o rascan, puede deberse a que el disco esta pegado al volante motor (glazing) y no se separa correctamente, o a que el disco se ha deformado y no se libera uniformemente.

6. Ruidos al accionar el embrague

• Chirrido al pisar el pedal: puede ser el cojinete de empuje, pero también un disco con desgaste extremo donde los remaches rozan el volante.
• Traqueteo en punto muerto que desaparece al pisar el embrague: típico del volante motor bimasa, pero conviene revisar el disco también.

Atención: Cuando los forros se desgastan por completo, los remaches metálicos que sujetan el forro al soporte empiezan a hacer contacto directo con el volante motor y el plato de presión, rayandolos gravemente. Si se llega a este punto, habrá que rectificar o sustituir también el volante motor, lo que multiplica el coste de la reparación.

Cuánto dura un disco de embrague

La duración del disco de embrague depende de muchos factores. Aquí tienes una referencia orientativa:

Factores que acortan la vida del disco

• Mantener el pie en el pedal: descansar el pie sobre el pedal de embrague genera una presión ligera que hace patinar el disco de forma imperceptible pero constante.
• Abusar del punto de fricción: mantener el coche en una cuesta usando el embrague en vez del freno genera un desgaste brutal.
• Arrancadas bruscas: soltar el embrague rápidamente con muchas revoluciones genera picos de temperatura enormes en los forros.
• Remolcar cargas pesadas: el par extra que debe transmitir el disco acelera su desgaste.
• Conducción en ciudad con trafico denso: las constantes paradas y arrancadas son el escenario más desfavorable.

Factores que alargan la vida del disco

• Soltar el embrague con suavidad pero sin excesiva lentitud
• Cambiar de marcha con decisiones limpias: pisar embrague, cambiar, soltar. Sin mantenerlo a medio recorrido.
• Usar el freno de mano en pendientes en lugar de sujetar el coche con el embrague.
• Anticipar el trafico para reducir el número de paradas y arrancadas.

Kit de embrague completo: que incluye

Cuando se sustituye el disco de embrague, lo habitual es cambiar el kit de embrague completo. Este kit incluye todas las piezas de desgaste del sistema:

Kit de embrague estándar (3 piezas)

Kit de embrague completo (4 piezas)

Incluye las 3 piezas anteriores más el volante motor bimasa (DMF). Esta opción es necesaria cuando el volante bimasa también está desgastado (vibraciones, ruidos, juego excesivo). Es la opción más cara pero la más completa.

Kit con bombin receptor (CSC)

Algunos kits incluyen también el bombin receptor concéntrico, especialmente en vehículos donde esta pieza va montada en el interior de la campana. Es muy recomendable cambiarlo aprovechando que ya se ha desmontado la caja de cambios.

Consejo: Nunca cambies solo el disco y reutilices el plato de presión y el cojinete viejos. Aunque parezca un ahorro, estas piezas tienen un desgaste similar al disco y su fallo prematuro te obligaria a repetir toda la operación (y pagar la mano de obra otra vez).

Precio del disco de embrague y su sustitución

La sustitución del embrague es una de las reparaciones más costosas en un vehículo con cambio manual, principalmente por la mano de obra, ya que requiere desmontar la caja de cambios.

Variables que afectan al precio

• Tipo de vehículo: un utilitario pequeño (Ibiza, Corsa, Clio) es más barato que un turismo grande o un SUV.
• Motor: los vehículos diesel suelen montar volante bimasa, lo que encarece la sustitución.
• Tracción: los coches de tracción delantera con motor transversal son generalmente más faciles (y baratos) de intervenir.
• Taller: la diferencia entre un taller independiente de confianza y un concesionario oficial puede ser de 200-400 euros solo en mano de obra.

Marcas recomendadas para kits de embrague

Sustitución del disco de embrague: como se hace

El proceso de sustitución del embrague es laborioso y requiere experiencia. A grandes rasgos, los pasos son:

1. Elevar el vehículo y apoyarlo en caballetes de seguridad.
2. Desmontar componentes que impiden el acceso: semipalier(es), tubo de escape, soporte del motor, transmisiones, etc.
3. Desmontar la caja de cambios: desatornillarla del motor y separarla con cuidado del eje primario.
4. Retirar el plato de presión: desatornillar los tornillos que lo fijan al volante motor (desapretando en estrella para no deformar el diafragma).
5. Extraer el disco viejo y el cojinete de empuje.
6. Inspeccionar el volante motor: comprobar el estado de la superficie de fricción. Si está rayado o tiene puntos de calor azulados, puede necesitar rectificado (volante macizo) o sustitución (volante bimasa).
7. Montar el disco nuevo centrandolo con un útil alineador que se introduce en las estrias del eje primario.
8. Montar el plato de presión nuevo y apretar los tornillos en estrella al par especificado.
9. Instalar el cojinete de empuje nuevo (y el bombin receptor CSC si corresponde).
10. Volver a montar la caja de cambios y todos los componentes retirados.
11. Purgar el sistema hidráulico si se ha tocado el bombin receptor.

El tiempo total de la operación suele ser de 4 a 8 horas dependiendo del vehículo.

Dato importante: Tras montar un disco de embrague nuevo, es necesario un período de rodaje de 500-1.000 km durante el cual conviene evitar acelerones bruscos y conducir con suavidad para que los forros se asienten correctamente sobre las superficies de contacto.

Volante motor bimasa y su relación con el disco

El volante motor bimasa (Dual Mass Flywheel o DMF) es una pieza que llevan la mayoría de vehículos diesel y muchos gasolina modernos. Esta compuesto por dos masas unidas por muelles internos que absorben las vibraciones torsionales del motor.

Cuando el volante bimasa se deteriora, sus síntomas se confunden fácilmente con los del disco de embrague:

Cuando se cambia el embrague en un vehículo con volante bimasa, es fundamental inspeccionar el estado del volante. Si tiene juego angular excesivo, ruidos metálicos o la superficie de fricción está dañada, debe sustituirse junto con el kit de embrague.

Consejos para alargar la vida del embrague

Siguiendo estos consejos podrás maximizar la duración de tu disco de embrague y retrasar al máximo su sustitución:

• No uses el embrague como freno en pendientes: utiliza el freno de mano o el freno de pie. Sujetar el coche con el punto de fricción destroza el disco.
• Cambia de marcha con decisión: pisa el embrague, mete la marcha y suelta. No mantengas el pedal a medio recorrido innecesariamente.
• No descanses el pie en el pedal: cuando no lo necesites, retira el pie completamente del pedal de embrague.
• En semáforos largos, pon punto muerto: mantener el embrague pisado durante paradas prolongadas desgasta el cojinete de empuje innecesariamente.
• Adapta la conducción al trafico: anticiparte a las frenadas y arrancadas reduce el número de accionamientos del embrague.
• Evita arrancar con revoluciones altas: soltar el embrague con el motor alto de vueltas genera temperaturas extremas en los forros.
• Revisa y cambia el líquido de frenos: un sistema hidráulico en buen estado garantiza que el embrague desacopla completamente, evitando arrastres que desgastan el disco.

Conclusiones

El disco de embrague es una pieza de desgaste que tarde o temprano necesitará ser sustituida en todo vehículo con cambio manual. Los síntomas son bastante reconocibles — patinamiento, olor a quemado, vibraciones y punto de fricción alto — y conviene no ignorarlos para evitar daños en el volante motor o el plato de presión que encarecerian la reparación.

Cuando llegue el momento del cambio, invierte en un kit de embrague completo de buena calidad (LUK, Sachs o Valeo), aprovecha para revisar el volante motor y el bombin receptor, y confiale el trabajo a un taller de confianza. Con un embrague nuevo y una conducción cuidadosa, puedes esperar entre 100.000 y 200.000 km antes de tener que repetir la operación.
